阿特拉斯科普柯GVD275双级油封旋片真空泵

这款双级油封旋片真空泵是面向工业真空获取场景打造的核心动力设备，广泛应用于电子元器件封装、真空冶炼、食品真空包装、医药冻干、实验室真空环境搭建、注塑脱泡、真空吸附夹持等多个工业生产与科研场景，能够为各类需要稳定粗真空、中真空环境的工况提供持续可靠的真空源，是工业真空系统中应用覆盖面极广的基础设备。

从实际用途来看，该设备依靠泵腔内部旋片的高速旋转配合专用真空泵油的密封、润滑与冷却作用，持续抽取密闭容器内的气体，逐步将腔体内压力降至工艺要求的真空区间，双级结构的设计让它相比单级旋片泵能够获得更低的极限真空度，同时在入口压力波动的工况下依然能保持稳定的抽气速率，适配长时间连续运行的工业生产需求。设备集成了气镇阀结构，可在抽取含有少量可凝性水蒸气的气体时，避免水汽在泵腔内混合泵油乳化，有效延长泵油更换周期与设备整体使用寿命，降低日常运维的成本与频次。

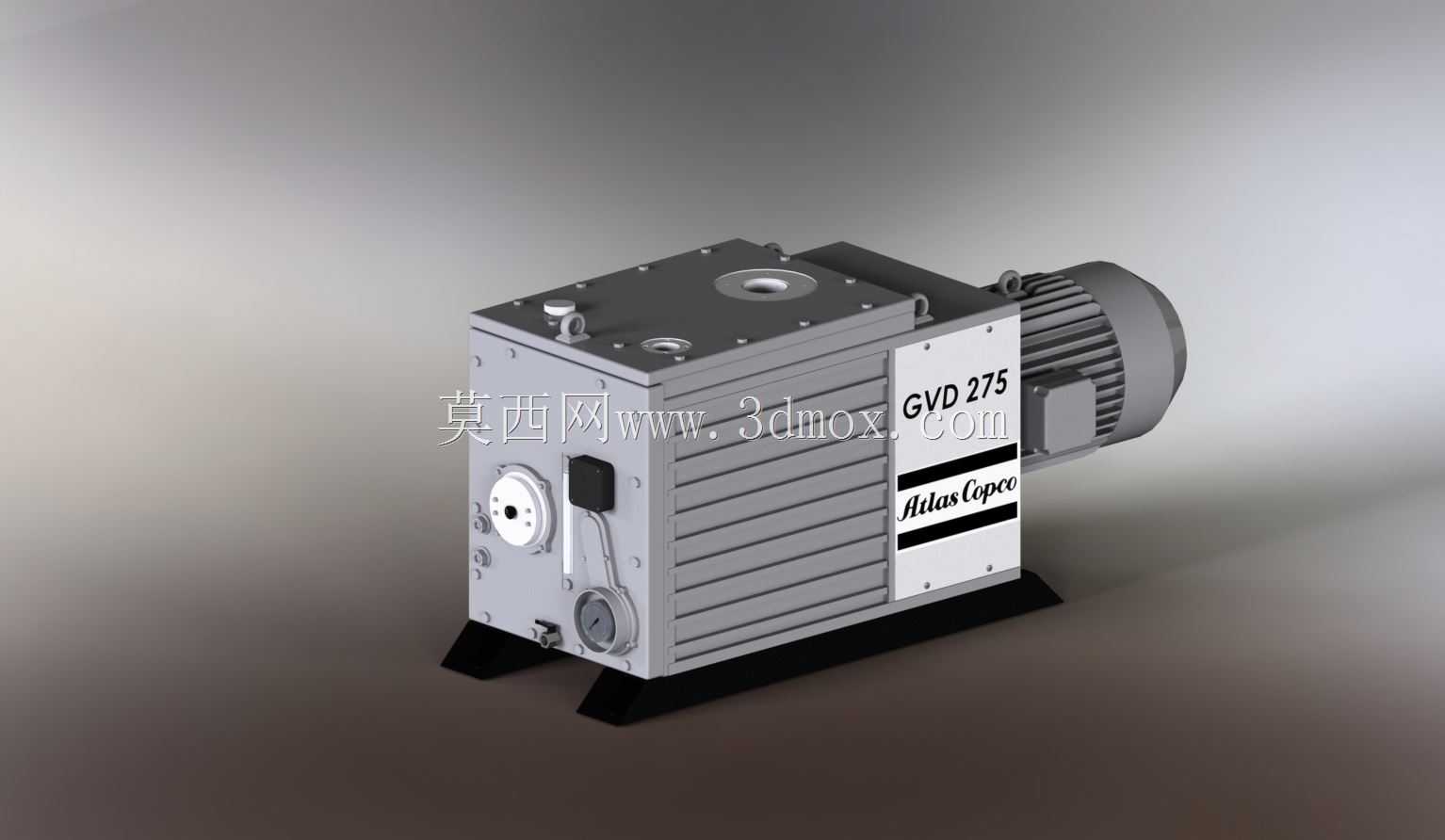

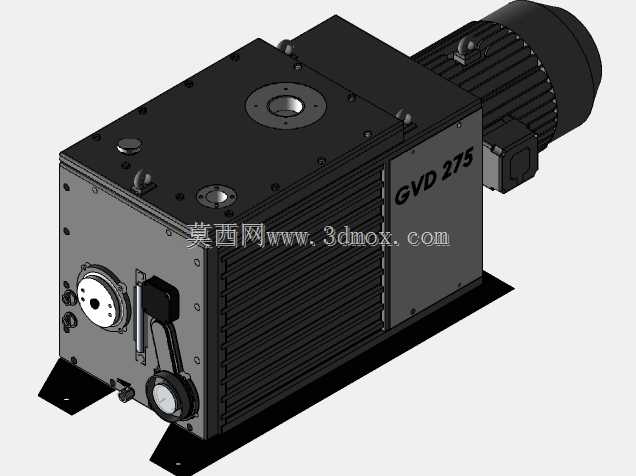

在产品设计思路上，该模型完整还原了设备的模块化布局：驱动电机与泵体采用同轴直连结构，省去了传统皮带传动的冗余结构，既缩小了设备整体占地空间，也减少了传动环节的能量损耗与故障点；泵体外壳采用密集散热鳍片的一体式铸造结构，能够在设备连续运行时通过增大散热面积快速将泵油与泵腔产生的热量散发到空气中，避免高温导致的泵油性能下降、密封失效问题；泵体侧面预留了油位观察镜、注油口与放油口，日常运维时无需拆解设备即可快速完成油位检查、泵油更换等操作；进气口设置在泵体顶部，搭配标准法兰接口，可快速对接不同管径的真空管路，适配各类现场安装需求；设备底部设计了带减震垫的一体式安装脚座，既可以通过螺栓将设备固定在安装平台上，也可依靠减震垫抵消设备运行时的振动，降低运行噪音传递。

从安装边界来看，该设备整体采用卧式布局，电机与泵体沿轴向排布，安装时需要在设备四周预留足够的操作与维护空间：侧面预留不小于三百毫米的空间用于油位检查与泵油更换操作，顶部预留不小于两百毫米的空间用于进气口管路对接与吊装作业，背部预留散热通风空间避免设备散热受阻；设备的重心集中在泵体与电机的连接位置，吊装搬运时需要对准设备自带的吊装吊耳，避免倾斜导致泵油泄漏；安装基础需要保持平整，承重能力满足设备满油状态下的总重量要求，避免运行时出现共振移位问题。设备的排气口设置在泵体侧下方，可根据现场需求对接排气管道，将抽取的气体引导至室外或废气处理装置，避免油气排放影响车间生产环境。
