实验室废弃物处理等离子反应装置

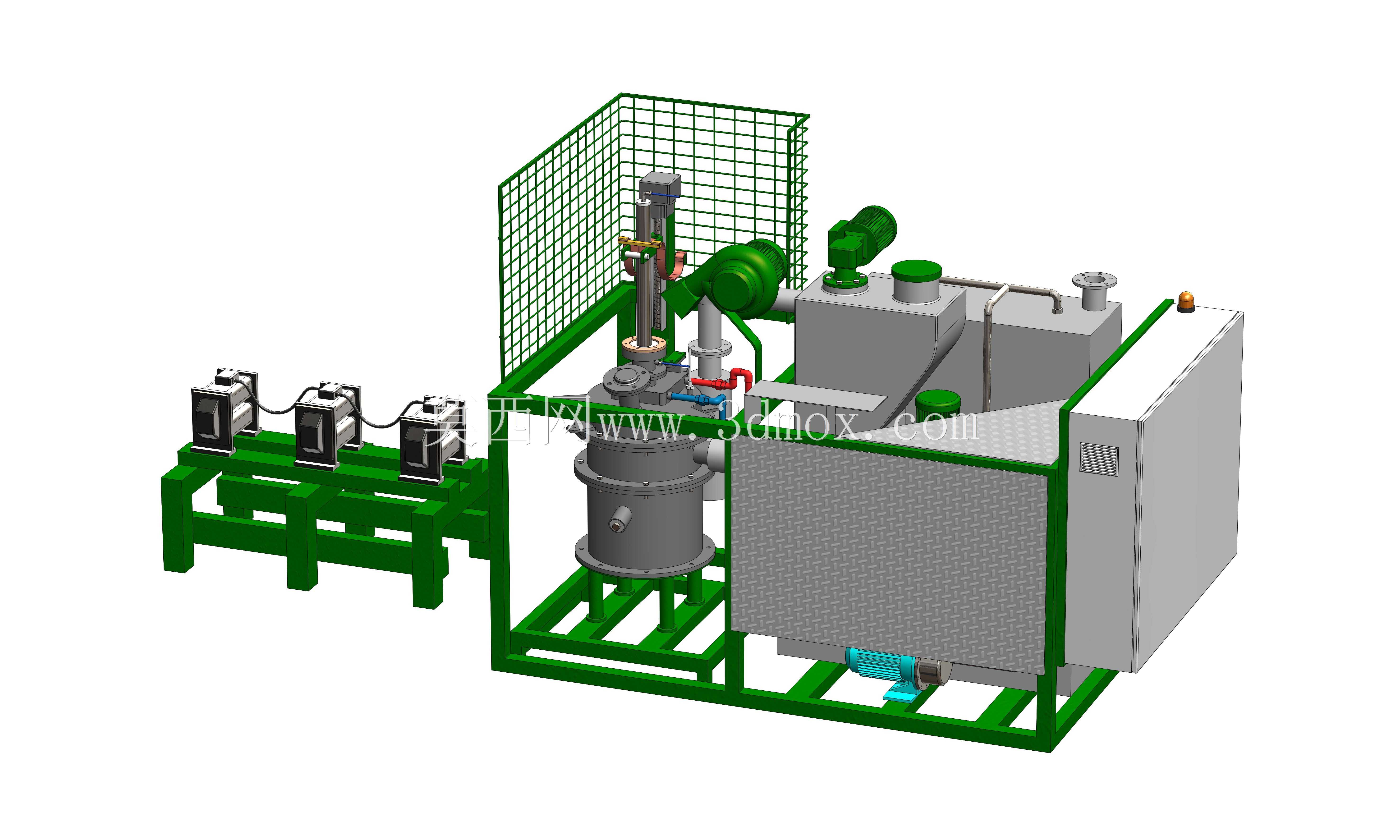

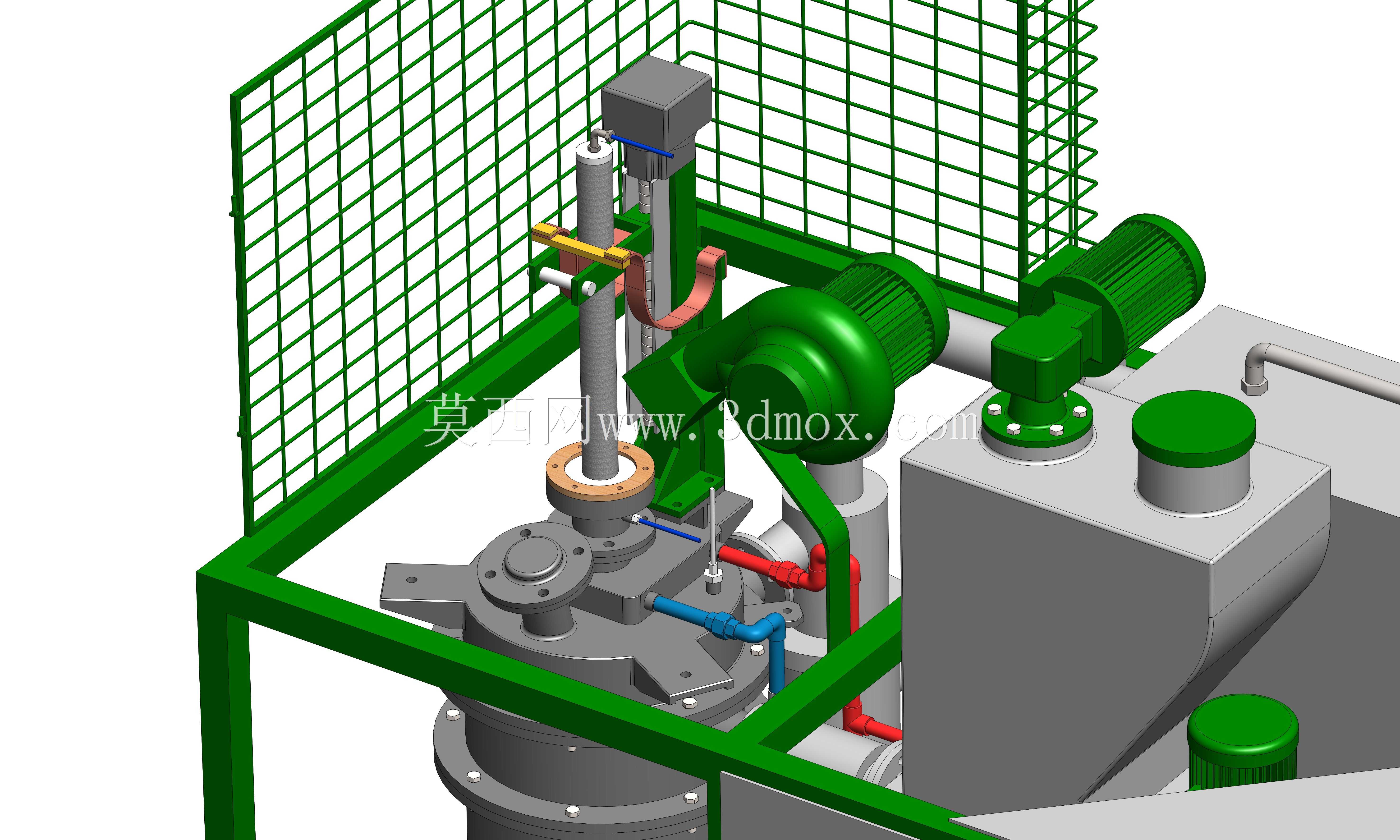

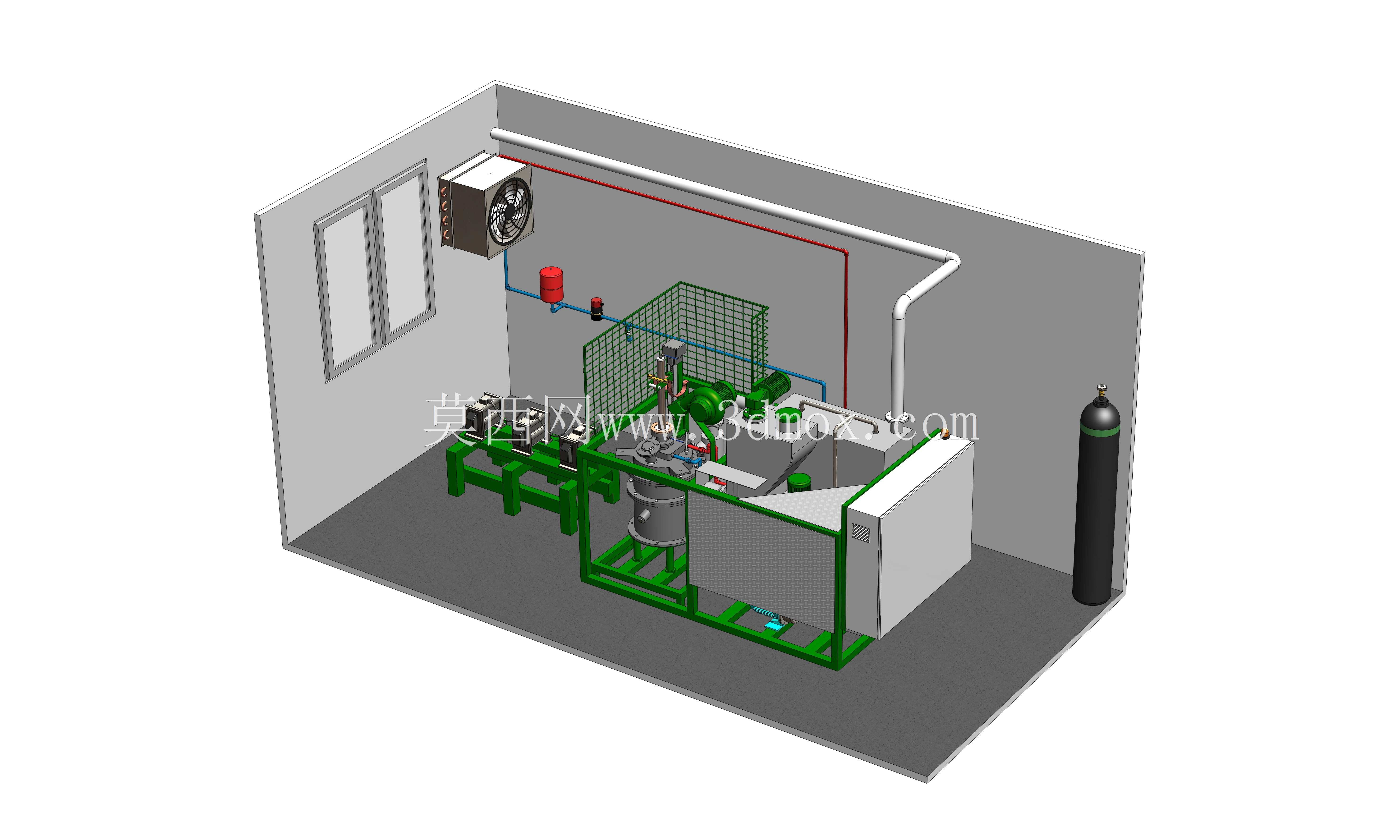

该装置主要面向实验室小规模固废处置、新能源技术研发试验场景，可放置于高校科研实验室、小型中试试验车间内，用于开展有机废弃物、电子元件边角料的等离子高温裂解试验，也可用于合成气制备、惰性渣材产出的工艺验证，为可再生能源固废处置技术的落地提供试验载体。设备整体采用撬装式集成布局，所有功能单元均整合在绿色钢制焊接机架上，机架采用矩形钢管焊接成型，底部预留叉车转运孔位与设备调平支脚安装位，整体安装边界紧凑，无需复杂现场拼装即可完成就位，适配实验室有限的场地空间。装置核心反应区为立式密封罐体，罐体顶部设置进料接口、等离子发生组件安装位与观测视镜，侧面布设冷却介质管路接口、温度压力检测接口，可实时监测试验过程中的反应参数，罐体外部配套防护网结构，避免试验过程中人员误触高温部件引发安全风险。反应罐体一侧配套三组进料预处理单元，采用模块化排布设计，可根据试验需求切换不同类型的废弃物进料路径，实现多品类物料的连续试验进料；另一侧集成尾气处理、介质存储与电控单元，箱体采用密封式钣金外壳，内部整合过滤组件、循环泵体与控制元件，可对反应产生的高温尾气进行初步降温过滤，同时为反应过程提供所需的冷却、动力输送支持。设计过程中优先考虑试验操作的便捷性与安全性，将操作频次较高的阀门、接口均布置在人员站立可触及的高度范围，管路走向沿机架边缘排布预留检修空间，各功能模块之间采用快装接口连接，便于试验过程中的部件更换与参数调整；机架底部的泵体、管路均做防护包裹，避免试验过程中介质滴漏污染实验室地面，设备整体布局兼顾试验操作空间与安全防护距离，可满足实验室长期开展等离子反应试验的使用需求，既能够支撑固废减量化的工艺参数摸索，也可验证合成气回收、惰性渣材资源化利用的技术路径，为后续工业化放大装置的设计提供可靠的试验数据参考。
