水泥厂六级双列直列煅烧预热器窑料系统

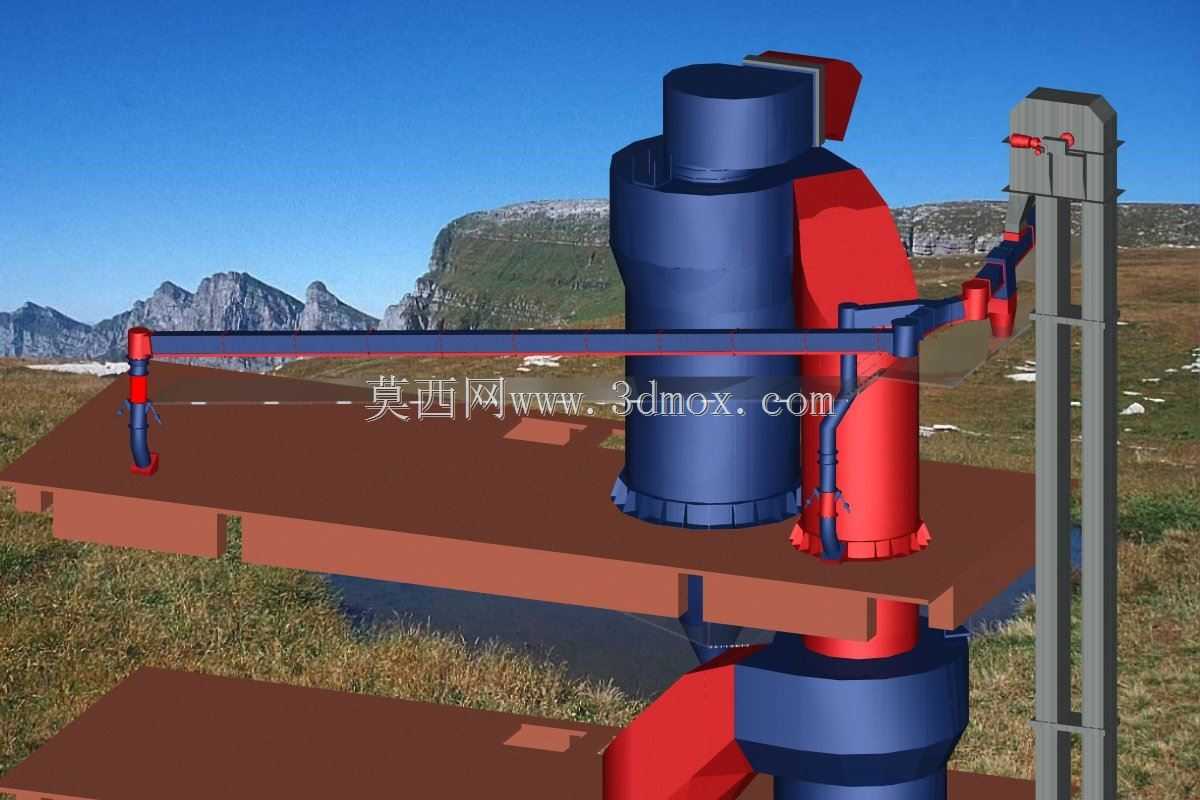

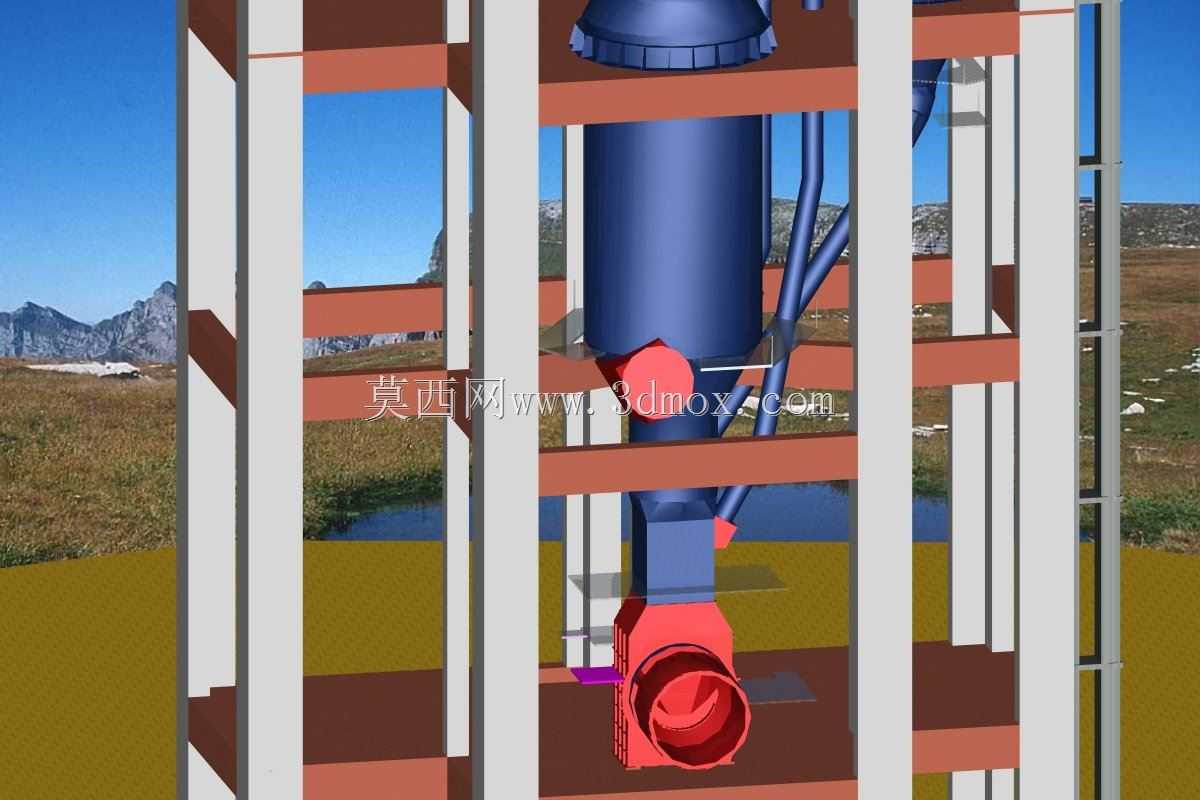

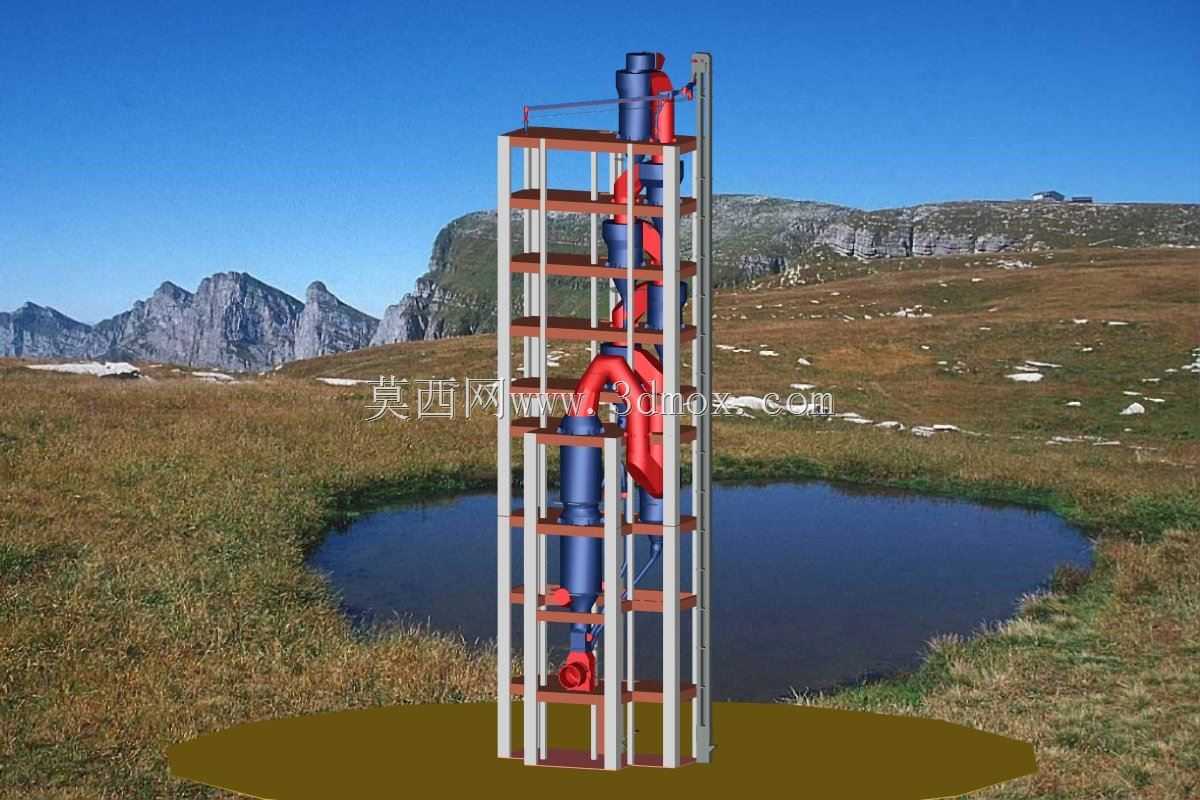

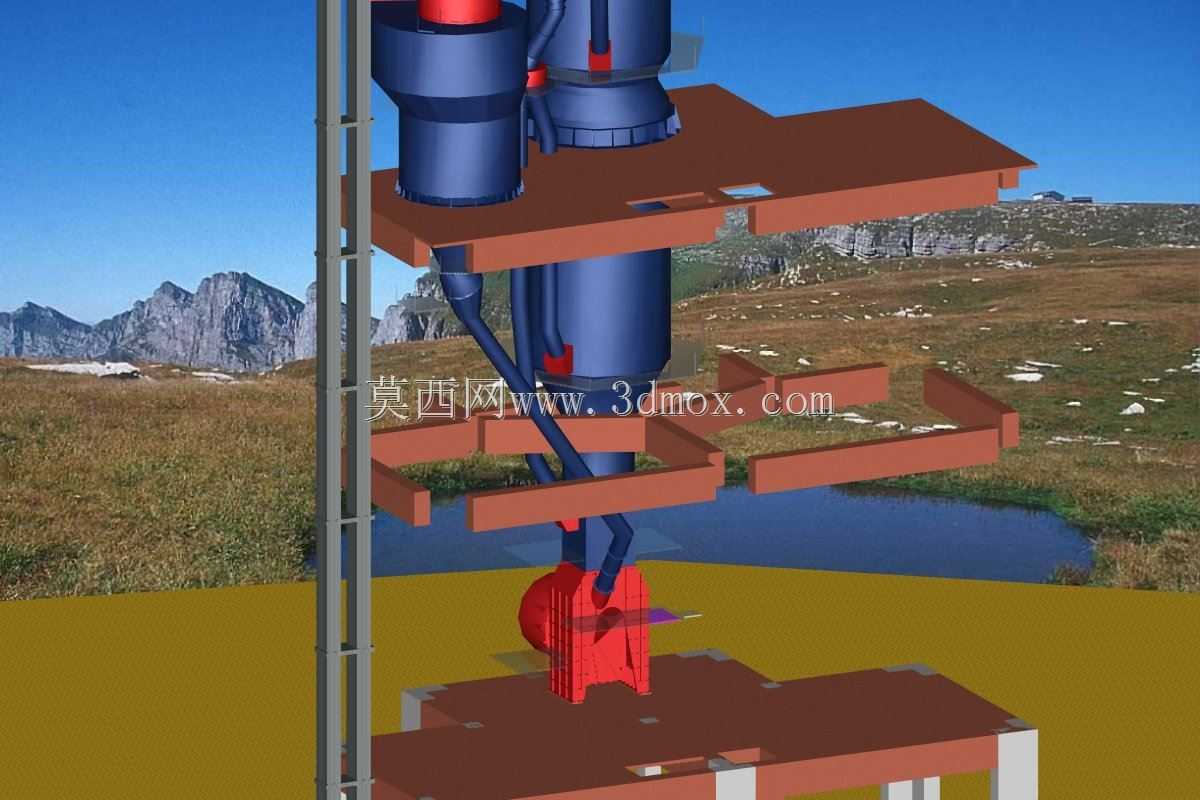

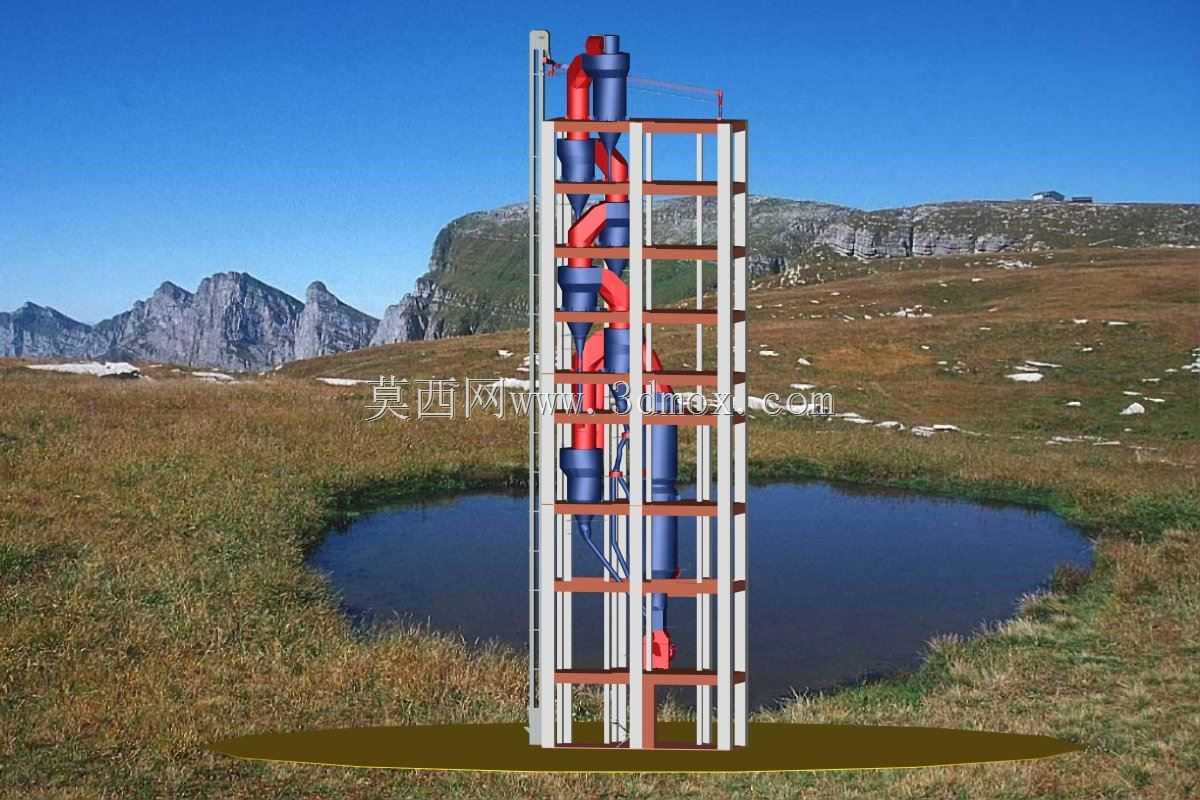

这套六级双列直列煅烧配套的两串预热器窑料系统，主要应用于新型干法水泥熟料生产线的生料预分解工段，是水泥生产环节中衔接生料输送与回转窑煅烧的核心热工设备，承担着生料预热、气固分离、部分碳酸盐分解的关键职能，能够充分利用回转窑与分解炉排出的高温废气余热，大幅降低熟料煅烧的整体热耗，提升整条生产线的能源利用效率与熟料产出品质。在实际水泥生产场景中，生料经斗式提升机输送至预热器顶层入口后，会顺着各级旋风筒的下料管道逐阶下行，与自下而上流动的高温热气流完成充分的逆流热交换，每一级旋风筒都承担着气固分离的作用，将换热后的生料与热气流有效分离，保证生料能够逐级进入下一级换热单元，最终完成预热的生料会进入分解炉完成大部分碳酸盐分解过程，再送入回转窑进行最终的熟料煅烧。本次设计的预热器系统采用单列展示的方式呈现完整的单组工作单元，整体框架采用钢结构多层排布形式，各级旋风筒按照工艺顺序沿竖直方向依次布置，配套的下料管、热风管道沿筒体侧部有序排布，外部设置多层钢结构操作平台与防护护栏，既满足设备安装固定的结构强度要求，也预留了日常检修、维护的操作空间。设计过程中充分考虑了水泥生产线的实际工艺参数匹配，各级旋风筒的筒径按照换热效率、处理风量的梯度需求依次设置，能够适配不同规模生产线的生料处理量需求，热风管道的管径设计兼顾了气流流速与压损控制，在保证气固换热充分的前提下尽可能降低系统的通风阻力，减少高温风机的运行能耗。设备整体安装高度适配常规水泥生产线的工艺布置要求，框架的立柱间距、平台层距都符合工业设备安装的安全规范，各连接部位的接口尺寸能够与上游的提升机送料管路、下游的分解炉及回转窑进料口精准对接，不需要额外做大规模的管路适配改造，可直接嵌入对应的水泥生产工艺布局中。整套系统的结构设计充分考虑了长期高温工况下的热膨胀补偿需求，管道与筒体连接位置预留了足够的膨胀余量，钢结构框架的载荷计算充分覆盖了设备自重、物料重量、检修载荷以及风载、地震载荷的综合影响，能够保证设备在户外复杂工况下长期稳定运行，有效减少生产过程中的非计划停机时长，为水泥生产线的连续稳定生产提供可靠的设备支撑。
