格雷厄姆式钟表擒纵机构结构设计

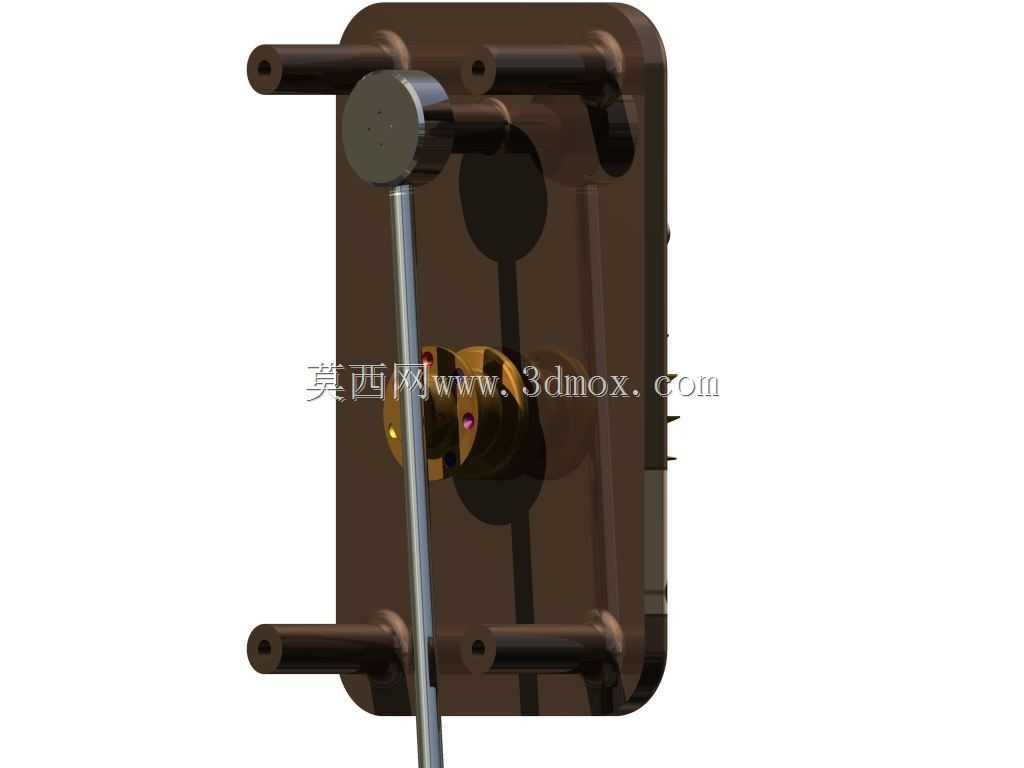

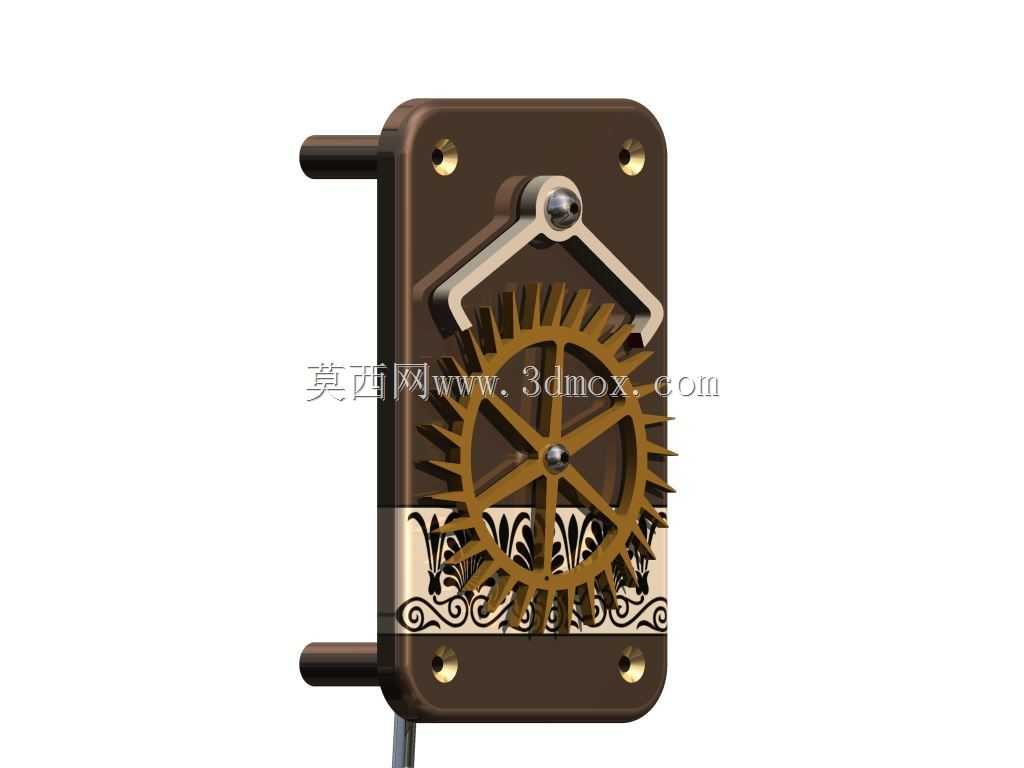

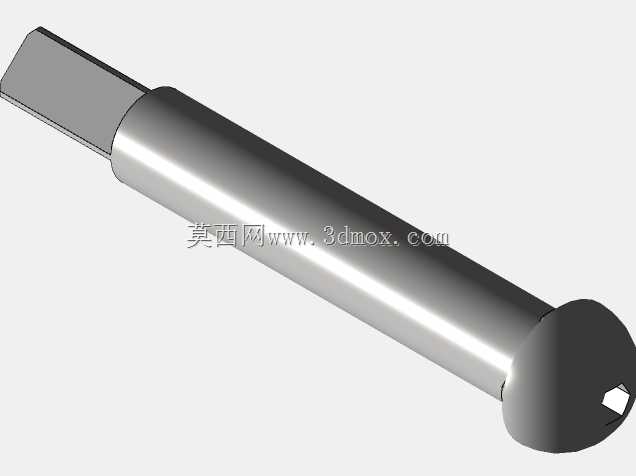

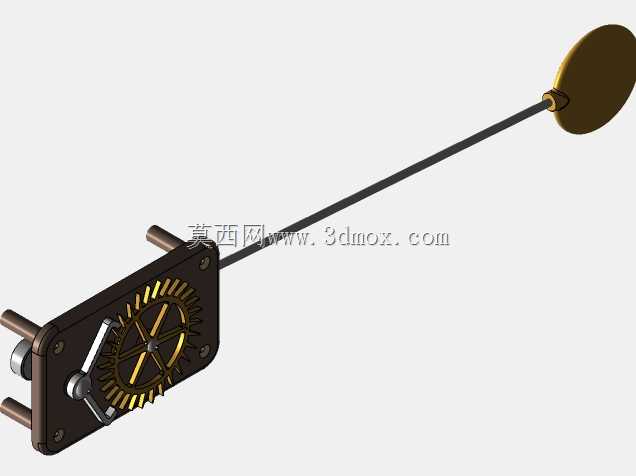

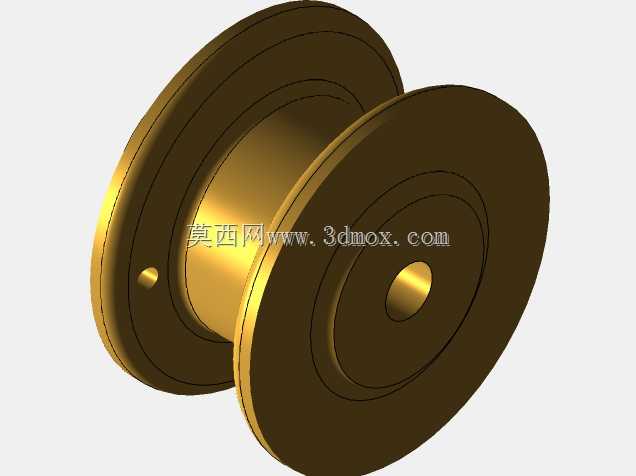

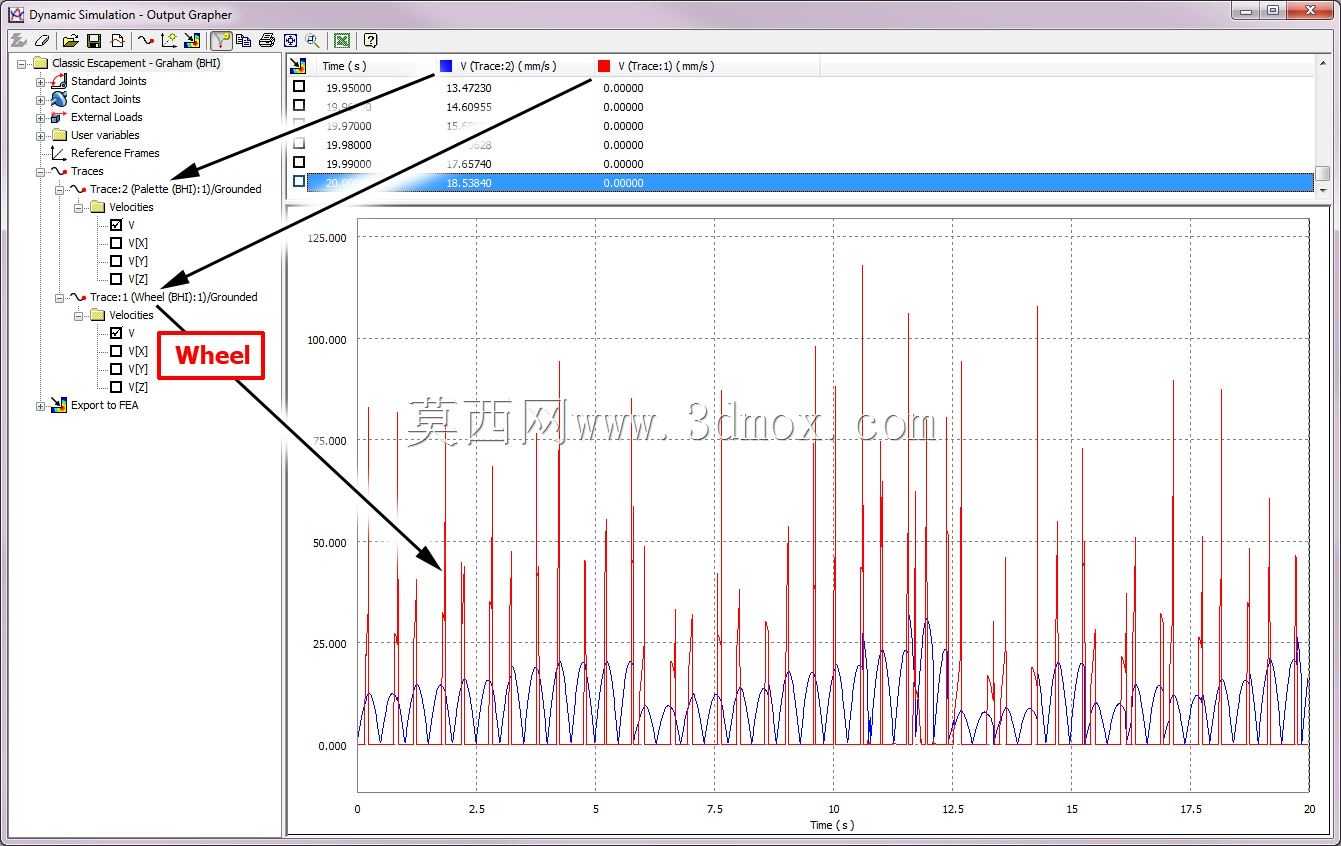

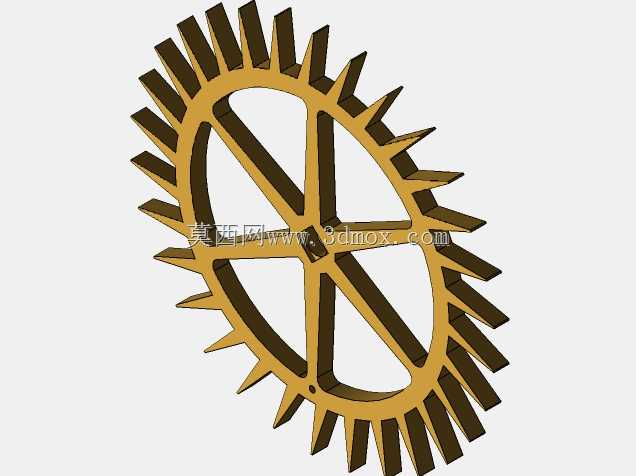

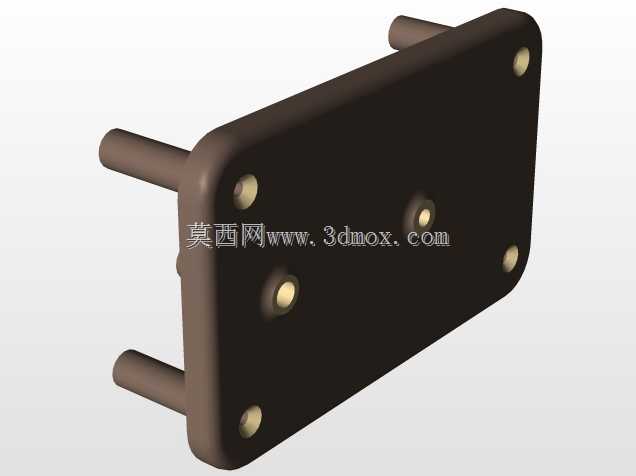

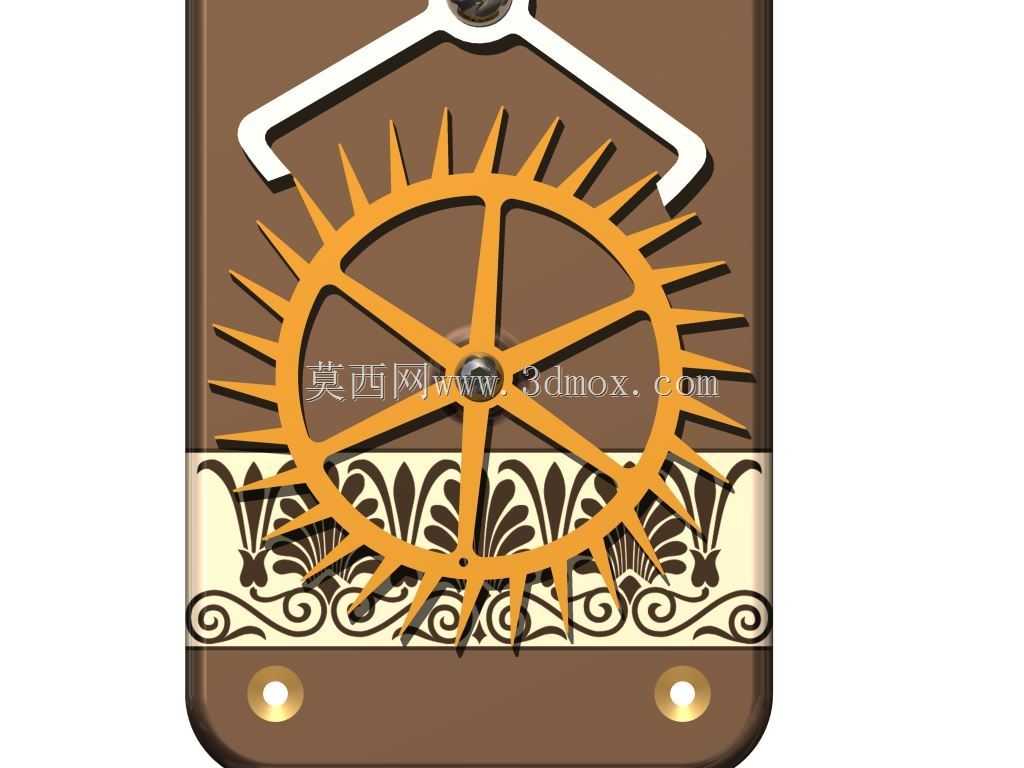

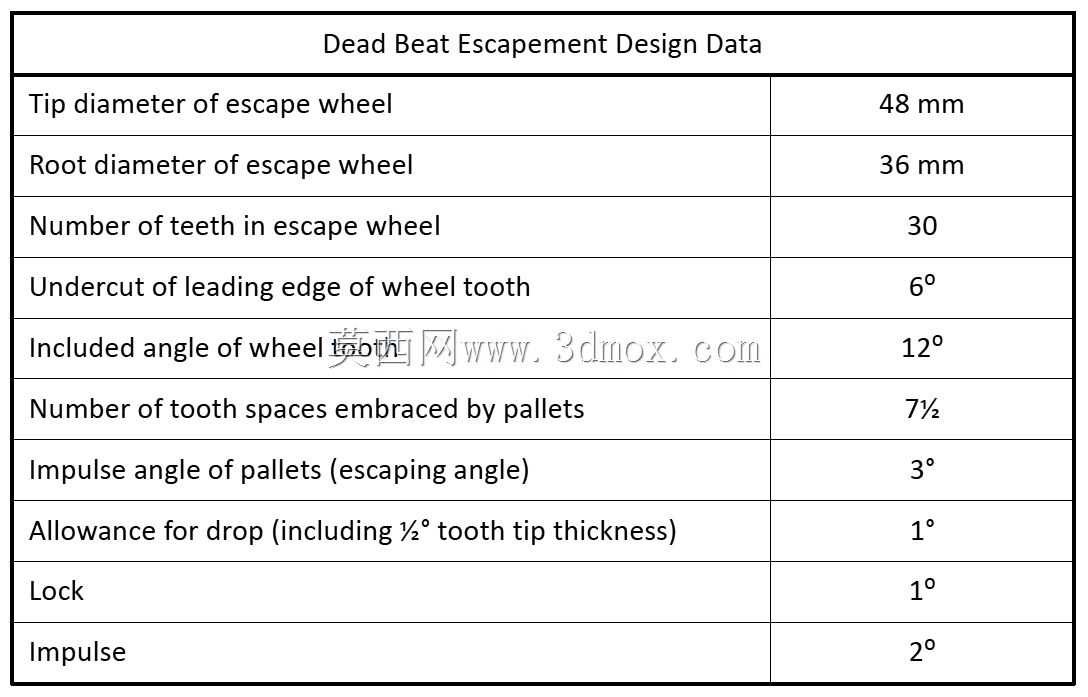

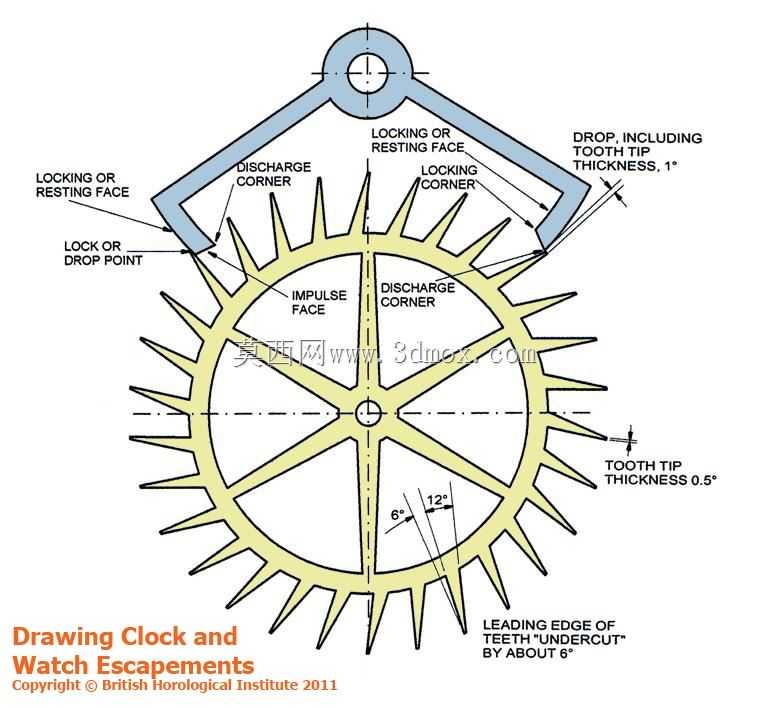

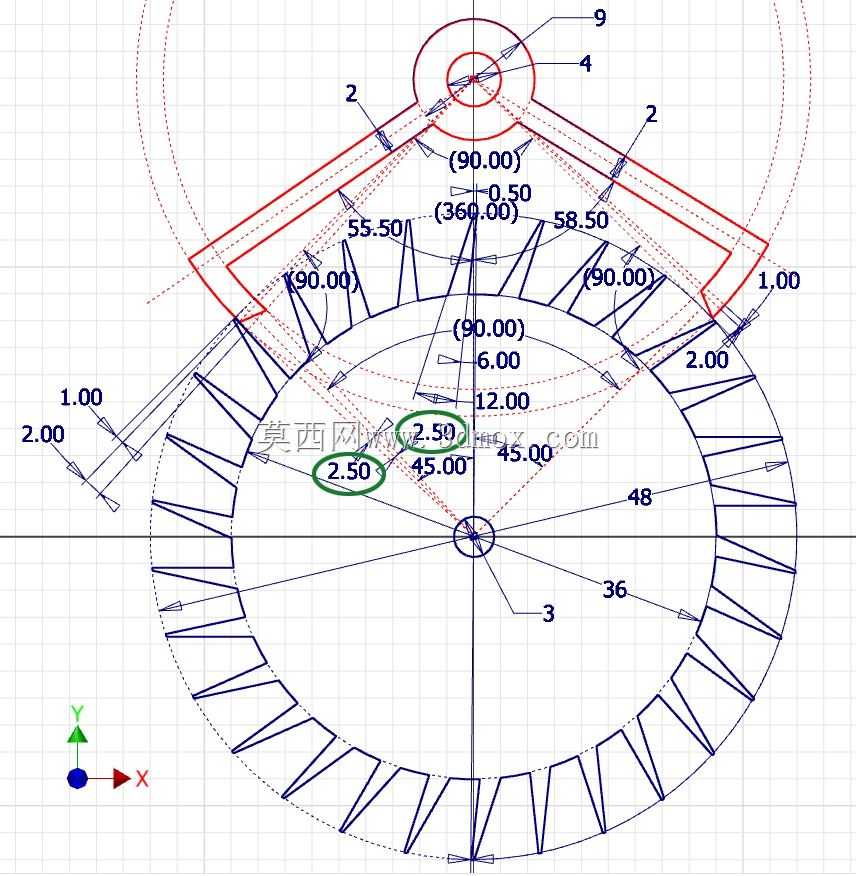

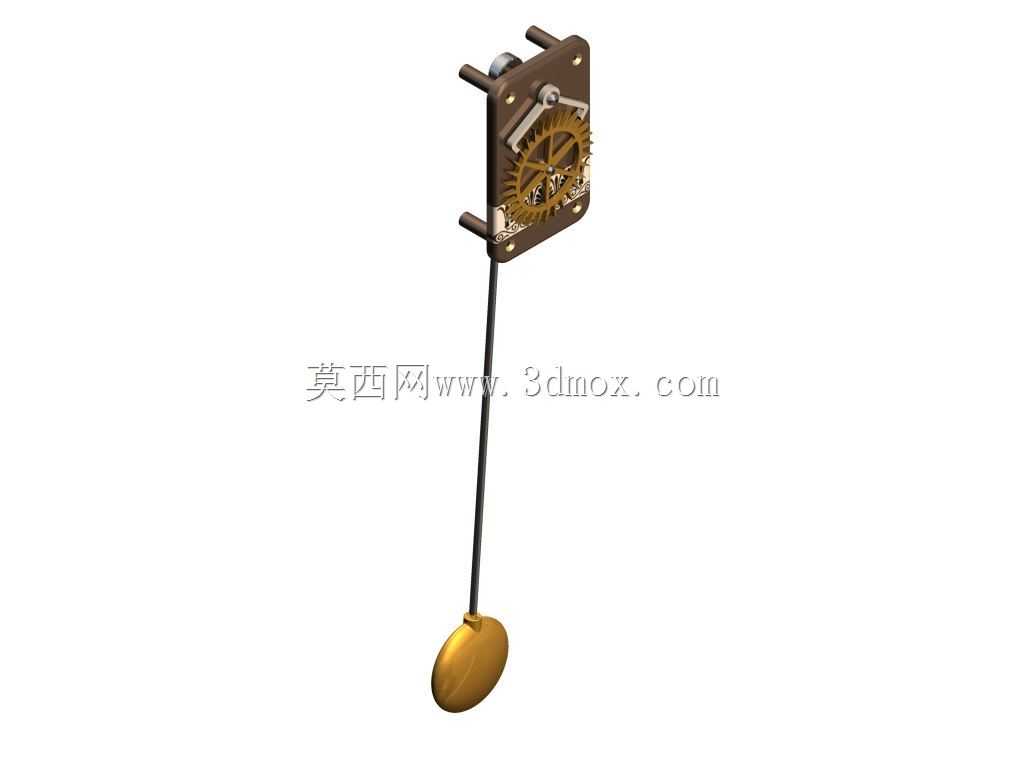

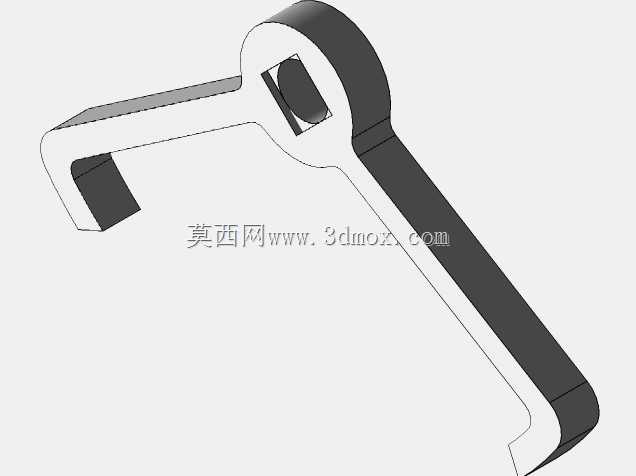

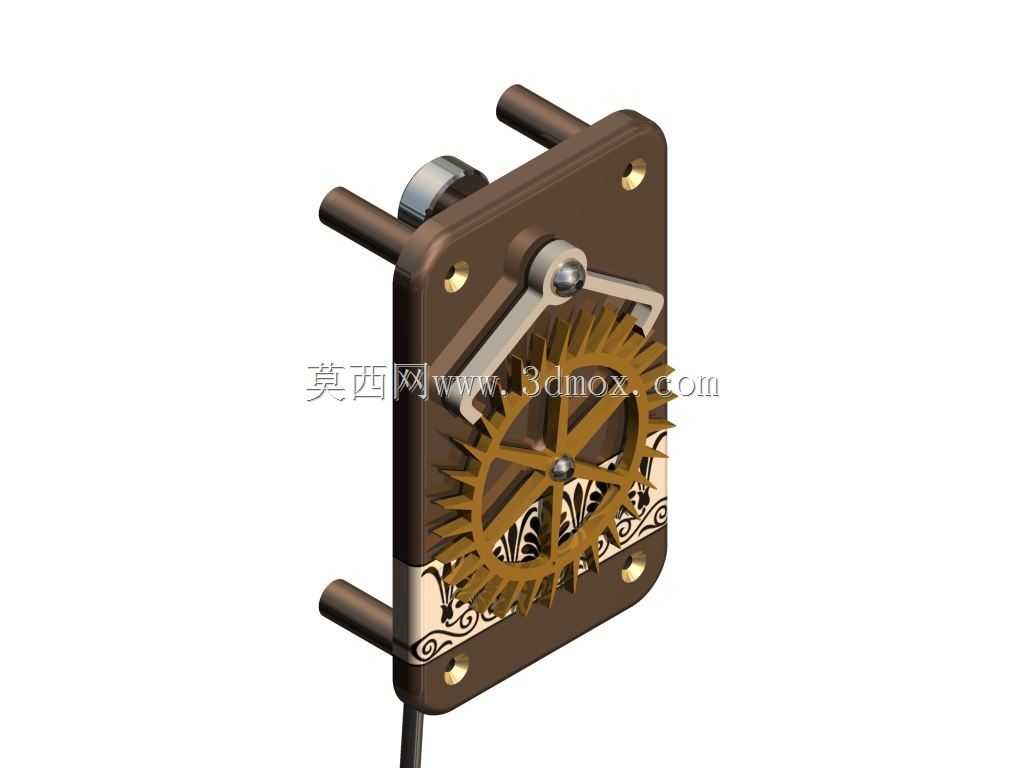

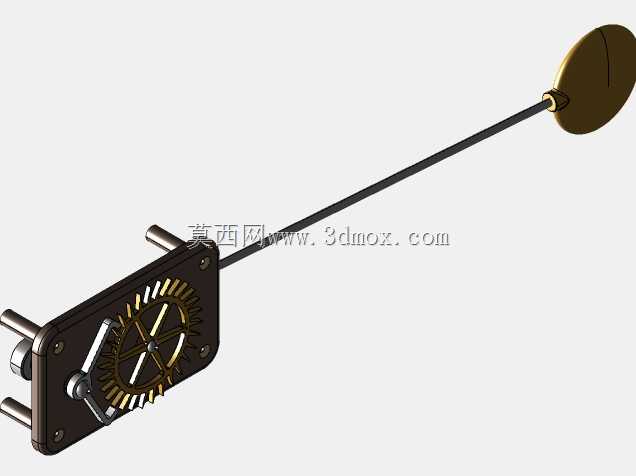

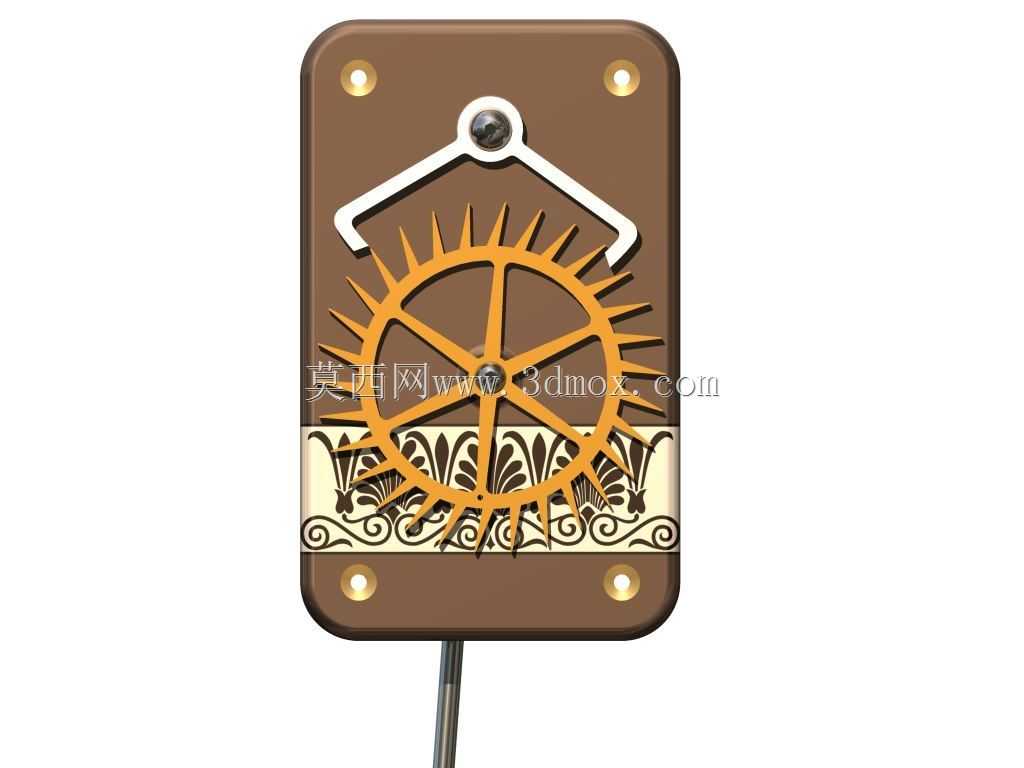

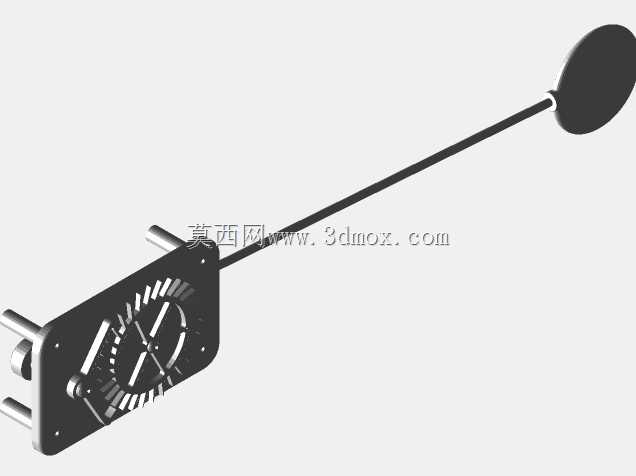

该擒纵机构是精密机械计时装置的核心控制部件，主要应用于机械钟表、精密计时仪器的机芯内部，承担着为走时轮系提供稳定节拍、控制动力均匀释放的核心作用，是决定机械计时产品走时精度的关键结构单元。整套机构围绕死节拍擒纵的核心原理设计，通过擒纵叉与擒纵轮的周期性啮合、脱开动作，将原动系统传递来的连续旋转运动转化为固定频率的间歇运动，同时为摆轮游丝系统补充摆动损耗的能量，维持计时系统的持续稳定运转。设计过程中重点考量了起施力矩与运动惯性的匹配关系，通过反复调校擒纵齿的锁面倾角、冲面角度以及擒纵叉瓦的安装位置，确保机构在运转过程中不会出现齿尖撞摆、溜齿或者动力传递中断的问题，当摆长设定在常规机械钟常用的250mm区间时，1N·mm级别的输入扭矩即可驱动整套机构平稳运行，既能够避免扭矩过大造成的擒纵部件磨损加剧，也能防止扭矩不足导致的停摆故障。机构的擒纵轮采用渐开线齿形优化设计，每个轮齿的锁止面与冲击面做了高精度的角度过渡，配合擒纵叉两端的硬质叉瓦，能够在每次锁止、释放的循环中精准传递定量冲量，保障摆幅维持在稳定区间，大幅降低走时误差。在安装边界上，整套机构的布局完全适配传统机械钟机芯的夹板安装位，擒纵轮轴、擒纵叉轴的轴颈尺寸与常规夹板宝石轴承孔径通用，可直接替换同规格的传统擒纵结构，也可作为独立模块集成到定制化的精密计时装置、机械艺术装置中。设计时还在擒纵轮外侧的夹板区域预留了装饰面加工空间，可根据应用场景的风格需求加工不同主题的装饰纹样，兼顾精密机械的功能性与工艺装饰性，既满足专业计时仪器的精度要求，也适配高端机械艺术摆件的展示需求。整套结构的传动逻辑经过多轮运动仿真验证，各运动部件的行程间隙经过精准调校，能够在长期连续运转中保持稳定的节拍输出，有效降低部件之间的冲击磨损，延长计时装置的整体使用寿命。
