C型夹持固定夹钳结构设计

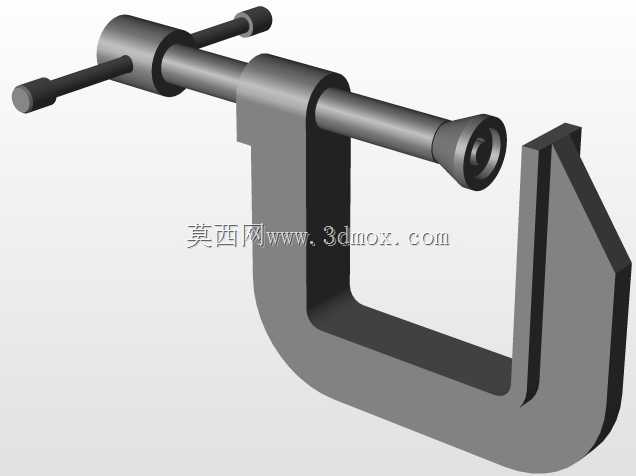

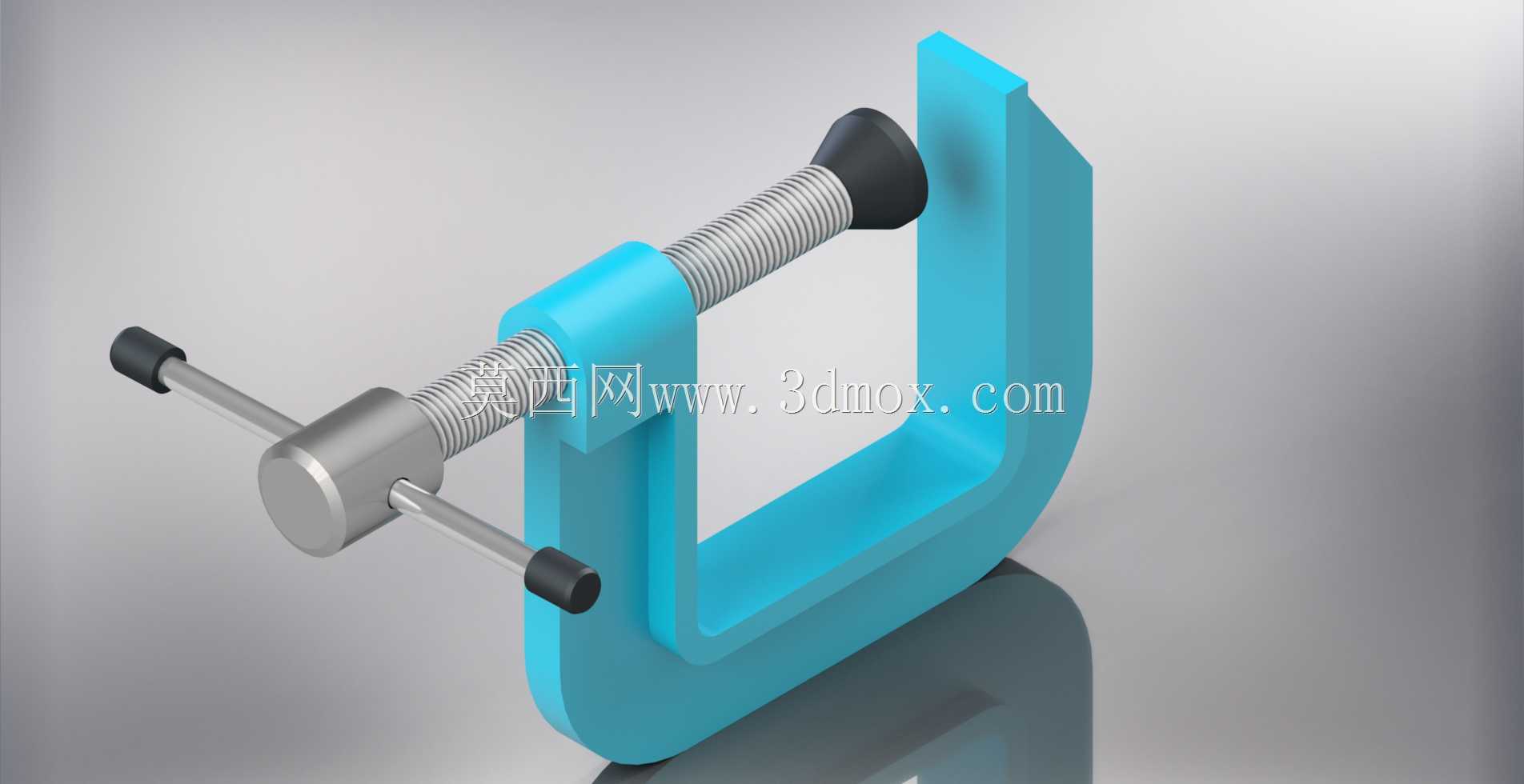

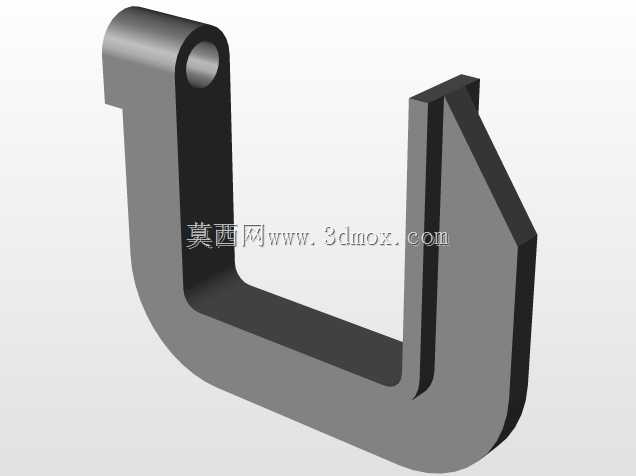

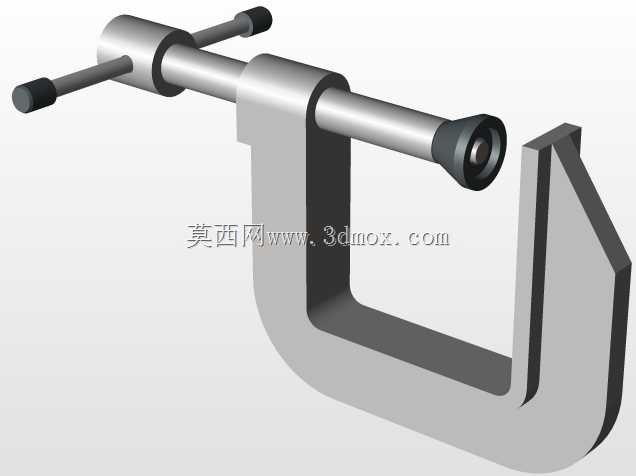

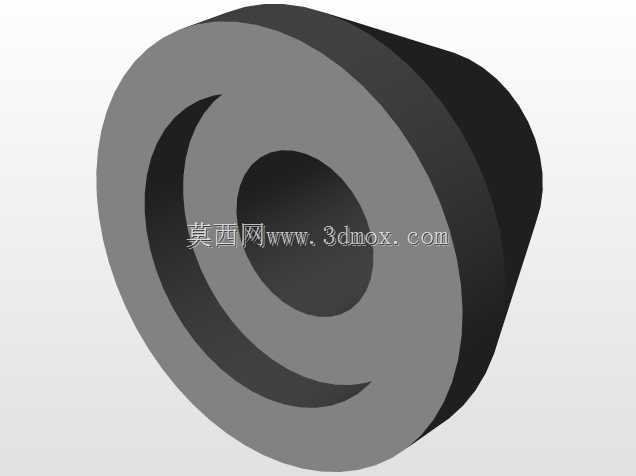

这款C形夹钳是机械加工、装配作业、手工制作场景中极为常用的手动夹持工装，在日常生产与DIY作业中承担着工件固定、临时装夹、辅助定位的核心作用，无论是小型零件的钻孔、攻丝、打磨工序，还是多组件的粘接、焊接、装配对位，都能通过这款夹钳实现稳定的工件夹持，避免作业过程中工件移位、晃动带来的加工误差或安全隐患，是金工工位、木工操作台、维修作业台旁不可或缺的基础辅助工具。从功能特性来看，这款夹钳采用经典的C形开口框架结构，依靠螺杆旋进产生的轴向压力实现夹持动作，框架主体采用高强度结构设计，能够承受螺杆旋紧时产生的张力，长期使用不易出现框架变形、开口张角变大的问题；夹持端搭配可转动的压头，在螺杆旋进过程中压头可随工件表面自适应贴合，既可以避免压头刮伤工件表面，也能让夹持压力分布更均匀，针对不同厚度的工件都能实现稳定的压紧效果；侧边的T型转动杆设计符合手动施力的人机工程逻辑，无需额外辅助工具，徒手即可转动螺杆完成夹紧与松脱操作，施力时力臂长度合适，不需要过大的手部力量就能产生足够的夹持力，日常使用便捷高效。在设计思路上，这款夹钳充分平衡了结构强度与使用便利性，C形框架的开口深度与开口行程经过合理匹配，既保证了足够的夹持范围，能够适配不同尺寸的工件装夹需求，也控制了整体的体积与重量，单手握持即可完成对位、夹紧的全套操作，不会因为结构过于笨重增加长时间使用的手部负担；螺杆部分采用大螺距梯形螺纹设计，转动时进退行程效率更高，能够快速调整到适配工件厚度的开口尺寸，不需要多次空转浪费操作时间，同时梯形螺纹的自锁性能优异，夹紧后不会因为作业中的振动出现松脱、夹持力下降的问题，能够长时间保持稳定的夹持状态。从安装与使用边界来看，这款夹钳属于便携式手动工具，不需要固定安装在特定工位，可以根据作业需求随时移动到不同场景使用，夹持时需要保证C形框架的两个承压面与工件表面完全贴合，避免单边受力导致夹持滑脱；整体外形紧凑，收纳时不会占用过多的工具箱空间，框架的边角都做了圆弧过渡处理，日常拿取使用时不会划伤手部，压头与框架接触端采用耐磨材质设计，长期反复旋紧使用也不会出现过度磨损导致的夹持精度下降问题，能够适配金属件、木质件、塑料件等多种材质工件的装夹需求，在夹持软质工件时也可以搭配软垫使用，避免压痕损伤工件表面。
