螺杆传动式手动台虎钳夹持工装结构

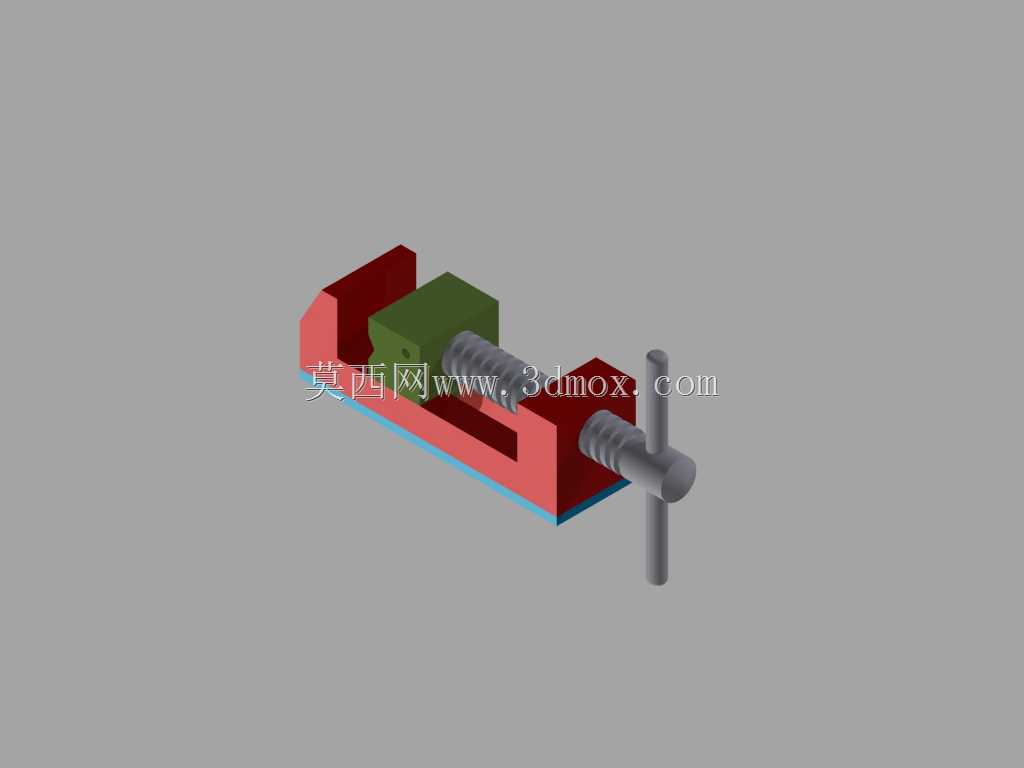

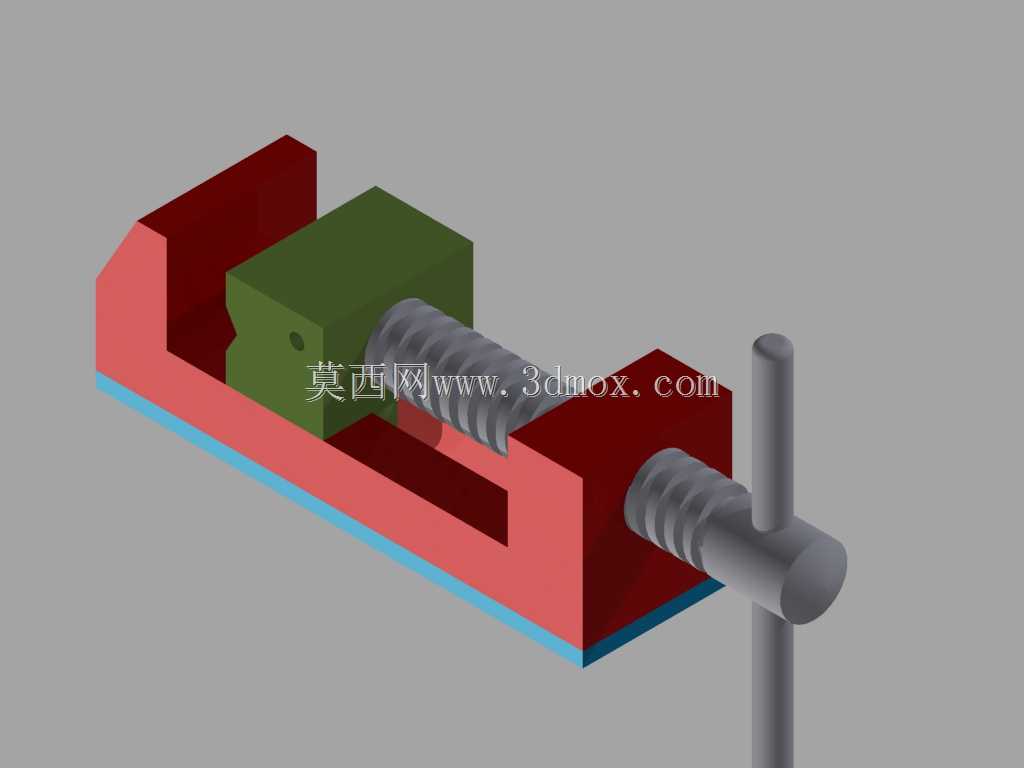

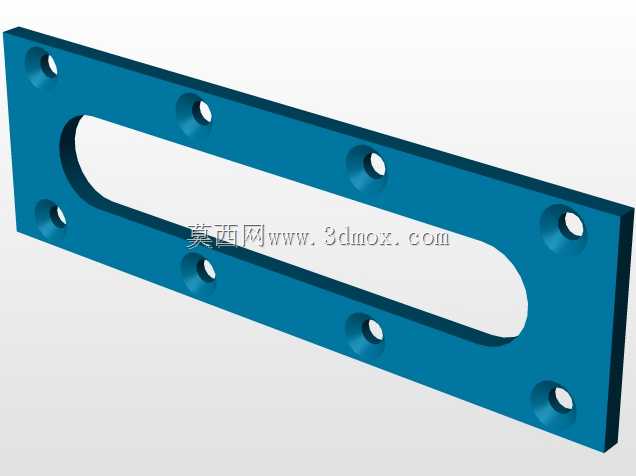

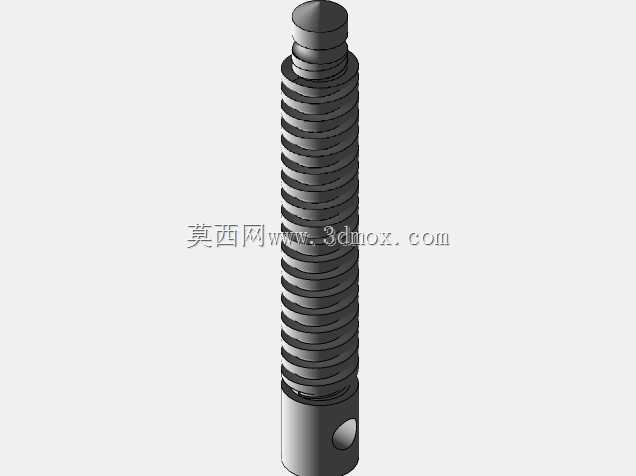

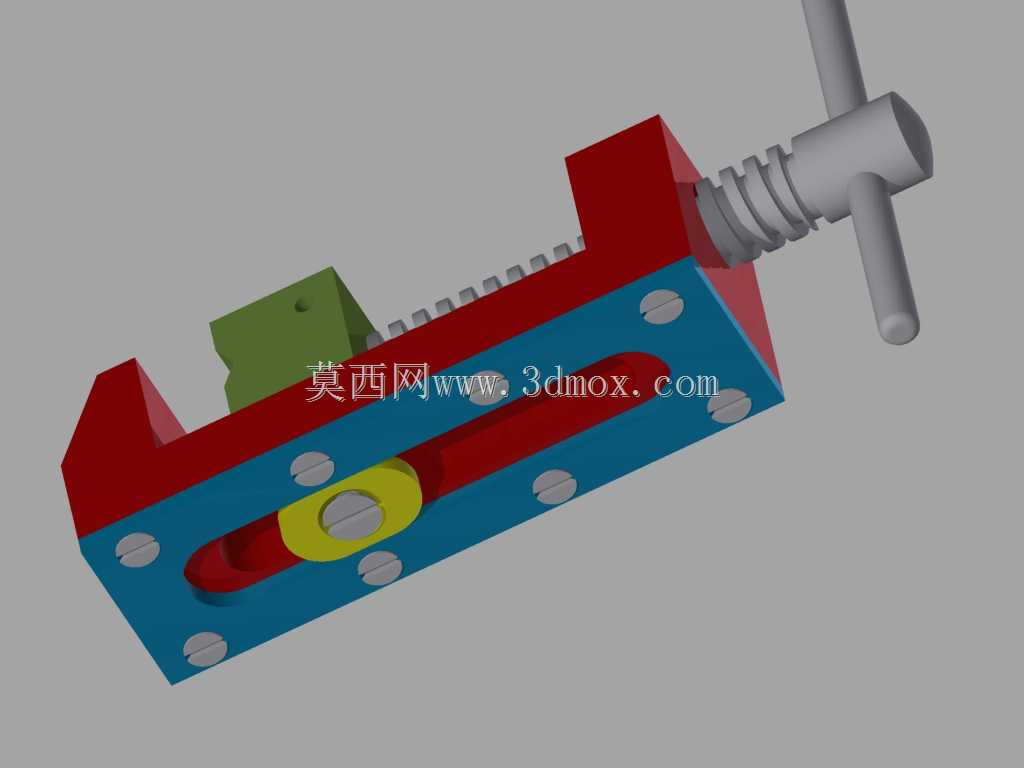

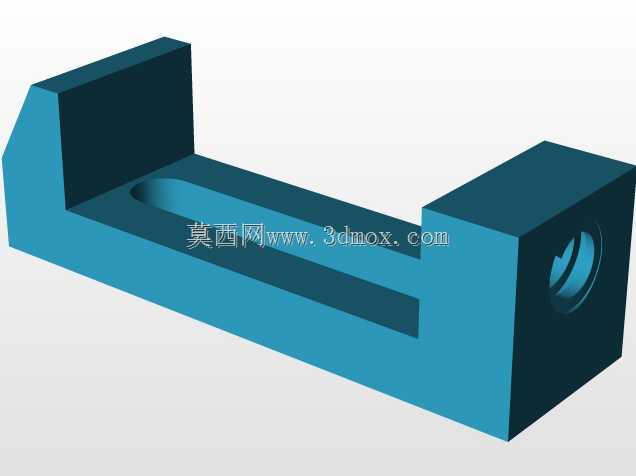

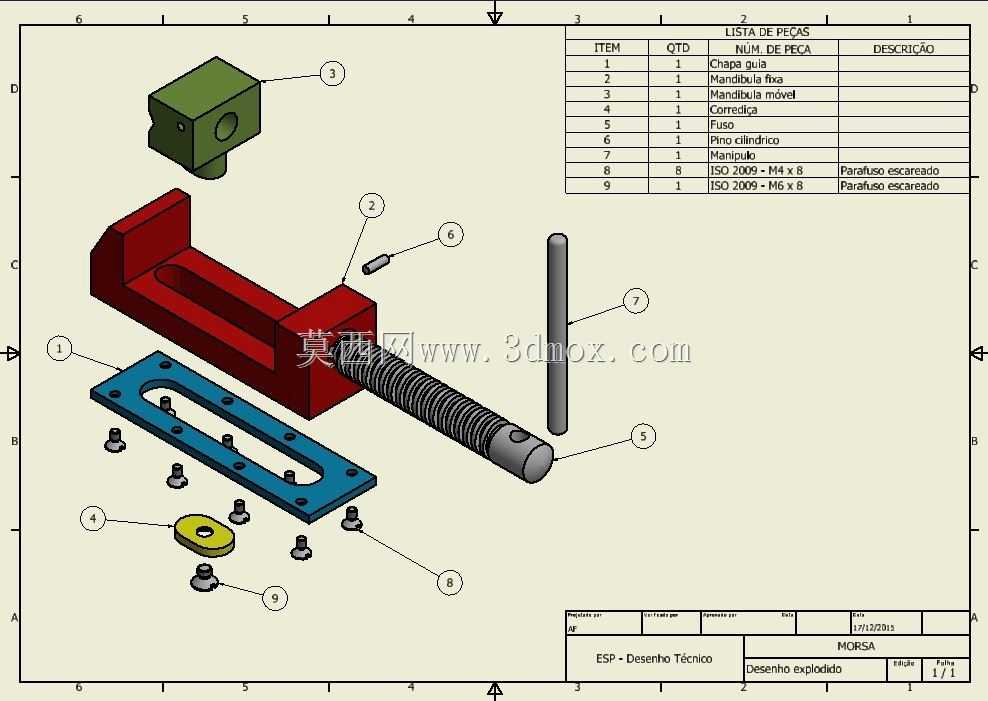

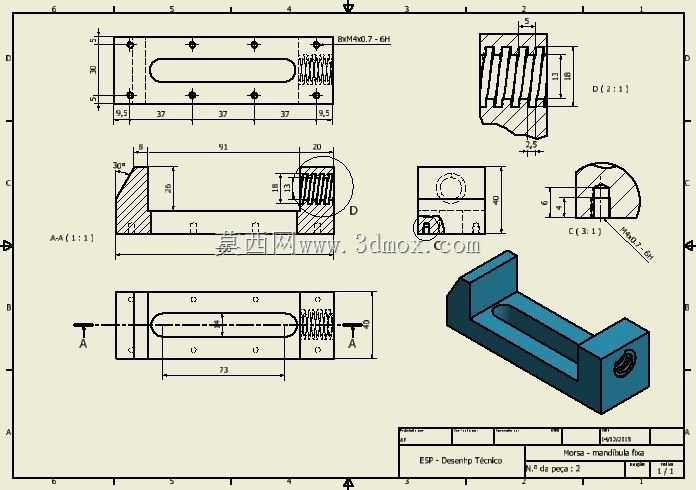

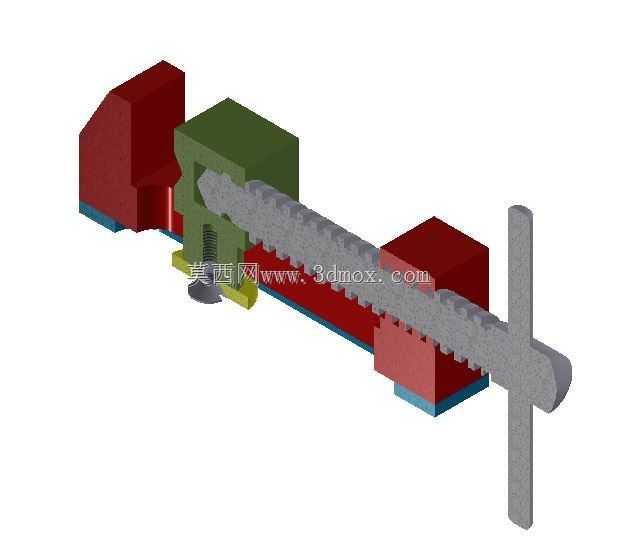

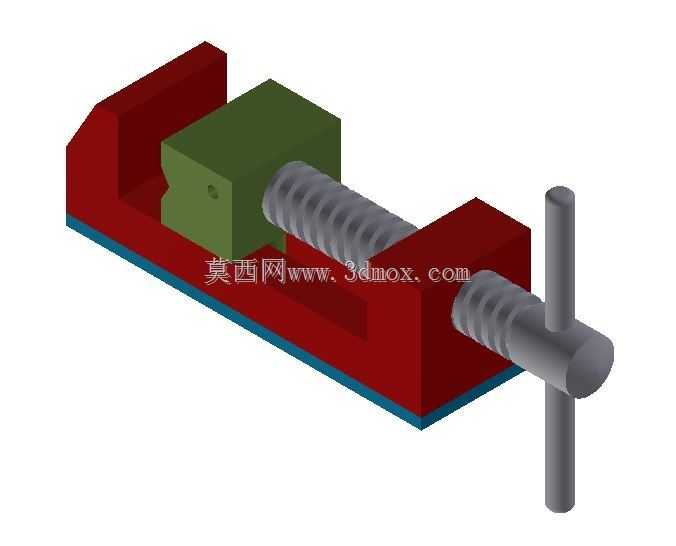

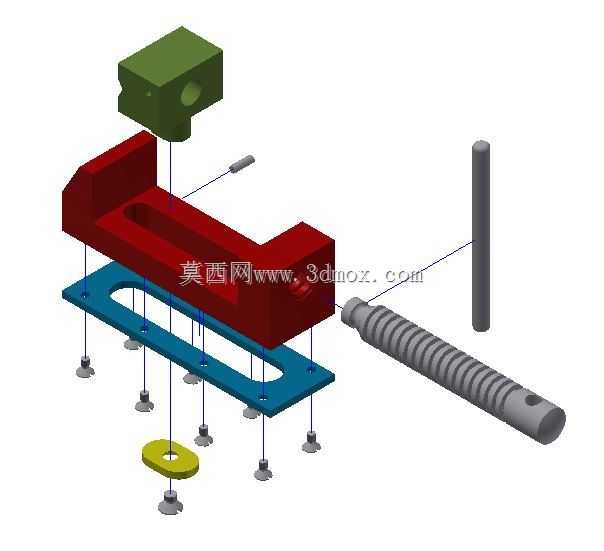

这款螺杆传动式手动夹持工装，是钳工加工、工件修配、小型零件装配场景中极为常用的基础工装，广泛应用于机加工工位、维修操作台、装配流水线旁的固定作业环节，能够为各类小型金属、非金属工件提供稳定的夹持定位，避免加工过程中工件移位、晃动导致的加工精度偏差或操作安全隐患。从实际用途来看，它既可以配合台钻完成小型工件的钻孔定位，也能在钳工锉削、打磨、攻丝、零件拆装等作业中牢牢固定工件，还可用于小批量试制环节的工件临时装夹，适配多场景的手动加工作业需求。在功能特性上，该工装采用梯形螺杆传动结构，通过转动端部的手摇柄带动螺杆旋转，推动活动钳身沿固定钳身的导轨方向做直线进给运动，配合钳口的防滑咬合结构，能够实现对不同尺寸工件的稳定夹紧，夹紧力可通过手摇的力矩灵活控制，既可以夹持质地较软的塑料、有色金属工件避免夹伤表面，也能提供足够的夹紧力满足钢材类工件的粗加工需求，钳身底部预留的安装边界可通过螺栓固定在工作台台面，保证作业过程中整体结构不发生偏移。从设计思路来看，整体结构采用分体式组合设计，固定钳身作为承载基体采用L型槽式结构，既为活动钳身提供滑动导向空间，也能承受夹紧过程中的反向作用力，活动钳身与螺杆的连接部位采用防脱结构设计，避免螺杆进给过程中活动钳身脱落，钳口部位预留了可更换钳口板的安装位，长期使用磨损后可快速更换配件延长整体使用寿命，手摇柄采用垂直于螺杆轴线的T型结构，操作时力臂更长，更省力，无需额外辅助工具即可完成夹紧与松脱操作。外形尺寸方面，该工装整体采用紧凑化设计，钳身长度适配常规工作台的安装空间，最大开口距离可覆盖常规小型零件的夹持需求，整体安装边界预留的固定孔位间距符合通用工作台的T型槽间距标准，无需额外改造工作台即可完成安装固定，钳身高度设计符合人体工程学操作高度，作业时手臂自然放置即可完成操作，长时间作业不易产生疲劳。整体结构没有冗余的复杂部件，传动路径直接，日常维护仅需定期在螺杆与导轨接触面涂抹润滑脂即可保证操作顺畅，故障率极低，是生产作业场景中实用性极强的基础夹持工装。
