轨道车辆轮轴制动单元结构设计

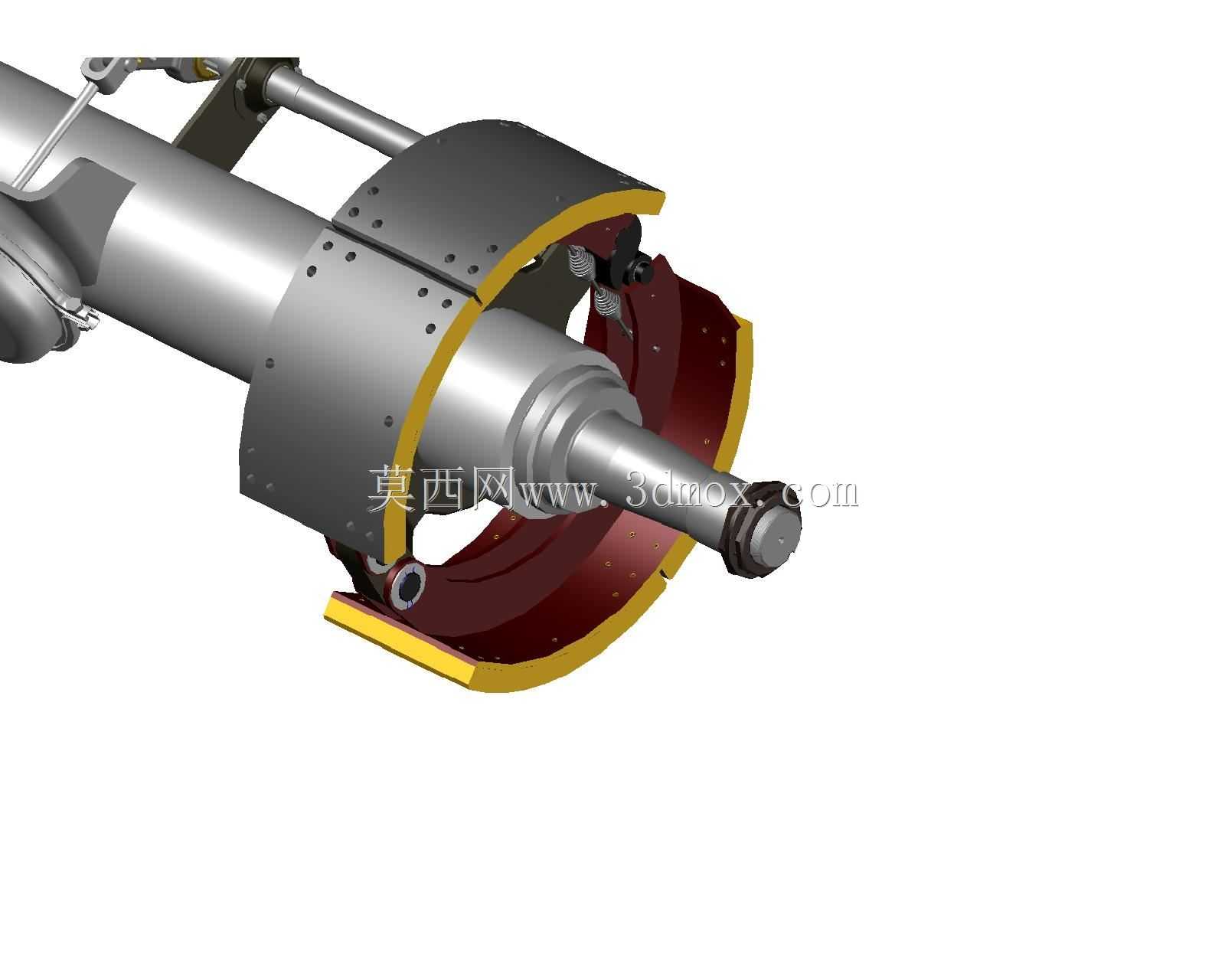

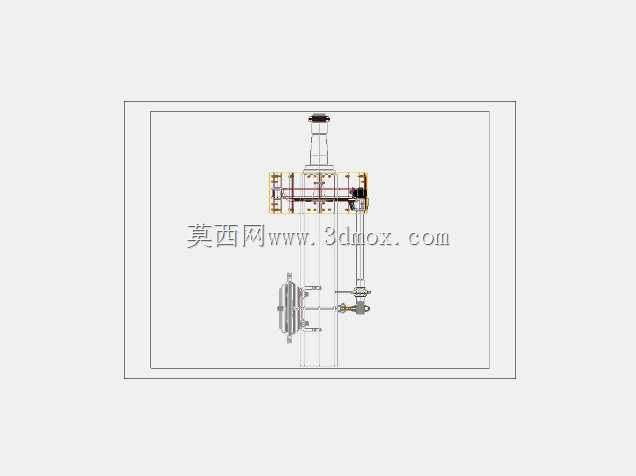

该制动单元为轨道车辆走行部核心安全部件，主要应用于各型铁路客货运车辆、城轨地铁车辆的轮对制动系统中，承担车辆运行过程中的减速、驻车以及紧急工况下的制动力输出功能，是保障车辆运行安全的关键执行部件。整套结构集成安装于车轴指定轴段位置，与轮对形成同轴装配关系，整体安装边界围绕车轴轴线对称分布，轴向安装尺寸适配标准轨距车辆的转向架轮对间距要求，径向轮廓尺寸充分考虑转向架侧架、轴箱的安装避让空间，可直接适配多数常规轨道车辆转向架的安装接口，无需对原有走行部结构做大规模改造即可完成换装。从功能特性来看，该结构采用鼓式制动的成熟结构形式，制动时闸瓦在驱动机构作用下向外撑开，与随轮轴同步转动的制动鼓内圆周面紧密贴合，通过接触面的摩擦作用将车辆运行的动能转化为热能耗散，实现车辆速度的可控降低；非制动状态下闸瓦在复位部件的作用下与制动鼓保持均匀的设计间隙，避免行车过程中出现不必要的拖磨损耗，保障车辆运行的经济性与部件使用寿命。在设计思路上，整套结构遵循模块化、高可靠性的设计原则，将制动鼓、闸瓦组件、支撑壳体、驱动连接臂等部件做集成化布局，支撑壳体采用剖分式抱紧结构设计，可在不拆卸轮对、轴箱等周边部件的情况下完成制动单元的检修与部件更换，大幅降低日常运维的作业难度与时间成本；闸瓦摩擦面采用大弧度贴合设计，有效增大摩擦接触面积，在同等制动压力下可输出更大的制动力矩，同时降低单位面积的摩擦面压强，减少闸瓦的异常磨耗，延长摩擦部件的更换周期；结构上预留了制动间隙自动调整机构的安装位置，可适配不同运维需求下的功能扩展，无需对主体结构做二次加工即可完成升级。在细节设计层面，所有受力连接部位均做了加强结构处理，可承受制动过程中产生的高频冲击载荷与交变应力，避免长期使用过程中出现结构变形、连接松动等问题；外露的连接部件均做了防松、防尘设计，可适应轨道车辆运行过程中多尘、多雨、温差变化大的复杂工况，保障制动功能在各类极端环境下都能稳定可靠输出，为车辆的安全运行提供坚实的结构保障。
