带底商两层自建房建筑CAD设计方案

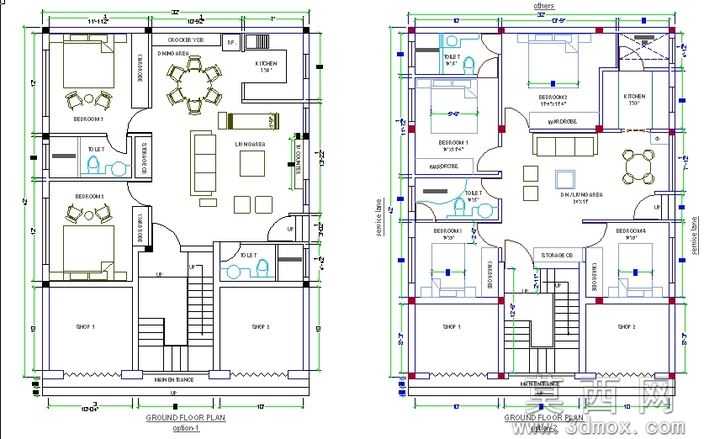

本套设计为带底层商铺的两层自建房建筑方案，建模阶段以民用建筑设计规范为基准，先完成轴网定位搭建，严格按照户型功能分区绘制墙体轮廓，区分承重墙与非承重墙的线宽层级，依次完成门窗洞口预留、楼梯构件定位、厨卫设施排布的全流程建模，每一处构件都匹配民用住宅的人体工程学尺寸要求，确保空间尺度合理。参数设计层面，方案提供两种可选户型配置，分别为2卧室户型与4卧室搭配2间底层商铺的户型，底层商铺临街面预留独立出入口，与住宅入户动线完全分离，避免商住功能互相干扰；各功能区尺寸经过精准核算，卧室面宽、客厅进深、厨卫操作空间均满足日常使用需求，楼梯踏步高度与宽度符合住宅楼梯设计标准，上下层墙体对位精准，无结构错位问题。渲染与图纸表达层面，采用CAD标准线型区分墙体、门窗、尺寸标注、功能文字，不同功能区域通过文字标注清晰标识，平面布局图中家具、洁具、厨具采用标准图块布置，直观呈现空间使用效果，图纸线条清晰、标注完整，可直接用于方案沟通与后续深化。结构原理上，采用常见的砖混住宅结构逻辑，上下层承重墙对齐保证结构受力稳定，楼梯间位置居中设置，缩短各房间到楼梯的动线距离，厨卫区域集中布置便于给排水管线统一排布，底层商铺采用大开间设计，可根据经营需求灵活调整内部隔断，上层居住区域动静分区明确，公共活动区与私密休息区互不干扰。软件兼容方面，本套图纸为标准AutoCAD格式，可兼容各版本AutoCAD、天正建筑等建筑设计软件打开编辑，也可导入SketchUp、3ds Max等三维建模软件快速生成建筑三维模型，方便后续效果图制作与方案调整。研发教学应用层面，本方案可作为民用住宅建筑设计的教学案例，帮助初学者掌握轴网绘制、户型分区、尺寸标注、功能排布的基础设计方法，也可作为县域、乡镇自建房的设计参考，适配临街商住两用的建设需求，为自建房设计提供功能合理、动线清晰的参考模板，同时也可用于建筑CAD绘图的练习素材，帮助学习者掌握建筑平面图的绘制规范与表达逻辑。
