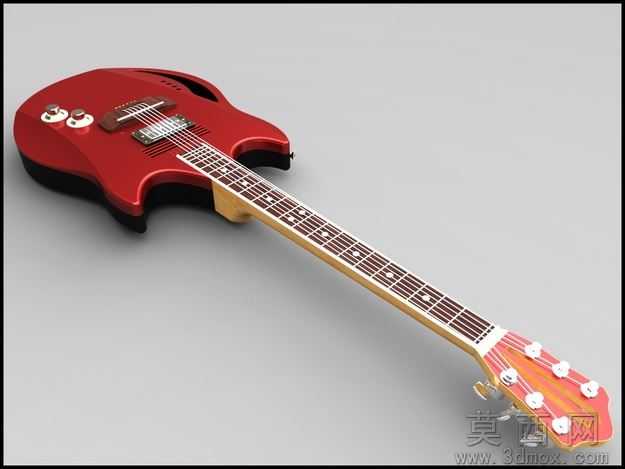

红色电吉他SolidWorks精细三维设计模型

本模型为红色电吉他的完整三维设计成果，建模阶段采用SolidWorks2011版本完成全参数化构建，首先以电吉他经典琴身轮廓为基准绘制草图，通过拉伸、放样、曲面剪裁等特征命令完成琴身的异形曲面造型，精准还原琴身的流线型轮廓与侧边切削结构；琴颈部分采用扫描特征生成指板基础形态，逐一绘制品丝的定位草图后通过阵列命令完成22个品丝的等距排布，琴头部分通过多实体建模完成六个弦钮安装位的精准开孔，确保各部件装配间隙符合真实乐器的公差要求。参数设计层面严格参照真实电吉他的尺寸比例设定，琴身总长度控制在980mm区间，琴颈有效弦长设定为648mm的标准电吉他尺寸，琴身弧度、指板曲率、弦钮间距均按照量产电吉他的工程参数设定，所有特征均保留完整参数化历史记录，可根据设计需求快速调整琴身造型、品丝数量、拾音器布局等核心参数。渲染材质环节针对不同部件匹配对应材质属性，琴身主体赋予高光泽红色烤漆材质，调整反射率与粗糙度参数模拟真实漆面的通透反光效果，指板部分采用哑光原木材质还原木质指板的温润质感，金属部件包括品丝、弦钮、拾音器外壳均赋予抛光金属材质，琴弦采用高反光细金属材质，通过环境光遮蔽与全局光照设置，最终呈现出图中质感逼真的渲染效果。结构原理层面完整还原电吉他的核心发声结构，琴身内部预留拾音器安装腔体、电路走线槽与音量旋钮安装位，琴颈与琴身采用插接式装配结构，琴头弦钮的传动结构做了简化示意，清晰展现电吉他从琴弦振动到拾音器信号采集的结构逻辑，各部件可单独拆分用于结构拆解演示。软件兼容方面，模型原生为SolidWorks2011格式，同时附带通用中间格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，不存在特征丢失或破面问题，可直接导入渲染软件做进一步效果优化。研发教学应用层面，该模型可作为乐器设计专业的教学案例，用于讲解异形曲面建模、参数化设计、工业产品渲染的相关知识点，也可作为电吉他个性化定制研发的基础模型，调整外观造型与内部结构后可用于3D打印手板验证，同时也适合三维建模初学者作为进阶练习素材，掌握复杂曲面产品的全流程建模方法。
