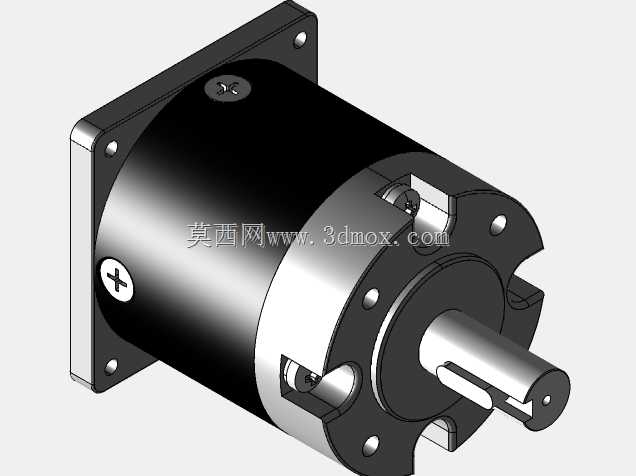

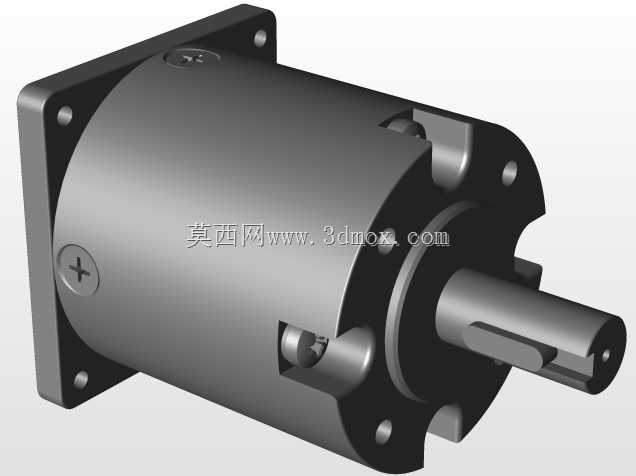

高精度行星齿轮联轴器传动组件结构

这款行星齿轮联轴器主要应用于伺服传动、精密数控装备、自动化生产线等对传动精度与扭矩传递稳定性有较高要求的场景，是连接驱动端与负载端的核心传动部件，能够在补偿两轴间安装同轴度误差的同时，保证恒定的传动比，避免传动过程中出现背隙、转速波动等影响加工或运行精度的问题。在实际工业场景中，这类联轴器常配套伺服电机、步进电机使用，覆盖电子制造装备、包装生产线、精密检测设备、小型数控机床等多个领域，既可以传递额定范围内的旋转扭矩，也能缓冲启停瞬间的冲击载荷，保护驱动电机与末端执行机构不受刚性冲击损伤。

从功能特性来看，这款行星齿轮联轴器采用行星轮系的啮合结构，相比传统的刚性联轴器，具备更强的偏心补偿能力，可适配安装过程中出现的径向、角向与轴向偏差，降低设备装配时的同轴度调校难度，同时多齿啮合的结构让载荷分布更均匀，单位体积下能传递的扭矩比普通齿式联轴器高出三成以上，传动效率可达九成以上，长期运行下的磨损量更低，使用寿命更长。联轴器的输入端采用标准的法兰安装接口，可直接匹配市面主流规格的伺服电机输出轴，输出端可根据负载需求适配不同直径的轴径，安装固定采用紧定螺钉与键槽结合的方式，既保证高速旋转下的连接可靠性，也方便后期维护拆装。

设计过程中，这款结构优先考虑了传动刚性与补偿能力的平衡，外壳采用高强度铝合金材质做阳极氧化处理，在保证整体结构强度的同时降低自身重量，减少高速旋转时的转动惯量，避免给驱动电机带来额外的负载。内部行星齿轮采用合金结构钢经渗碳淬火处理，齿面硬度达到HRC58-62，齿形经过修形优化，啮合过程中滑动摩擦占比更低，运行噪音控制在60分贝以内，适配高速运转的工况需求。安装边界方面，这款联轴器的整体外径根据适配电机功率分为多个规格，整体轴向长度控制在合理范围内，不会占用过多的设备安装空间，输入端法兰的安装孔位采用标准化布局，可直接替换同规格的进口联轴器产品，无需对原有设备安装位做二次加工，降低设备改造成本。在实际选型适配时，可根据驱动端的额定扭矩、最高转速、轴径尺寸以及允许的安装偏差范围匹配对应规格，保证联轴器在额定工况下长期稳定运行，避免过载导致的轮齿磨损或断裂问题。
