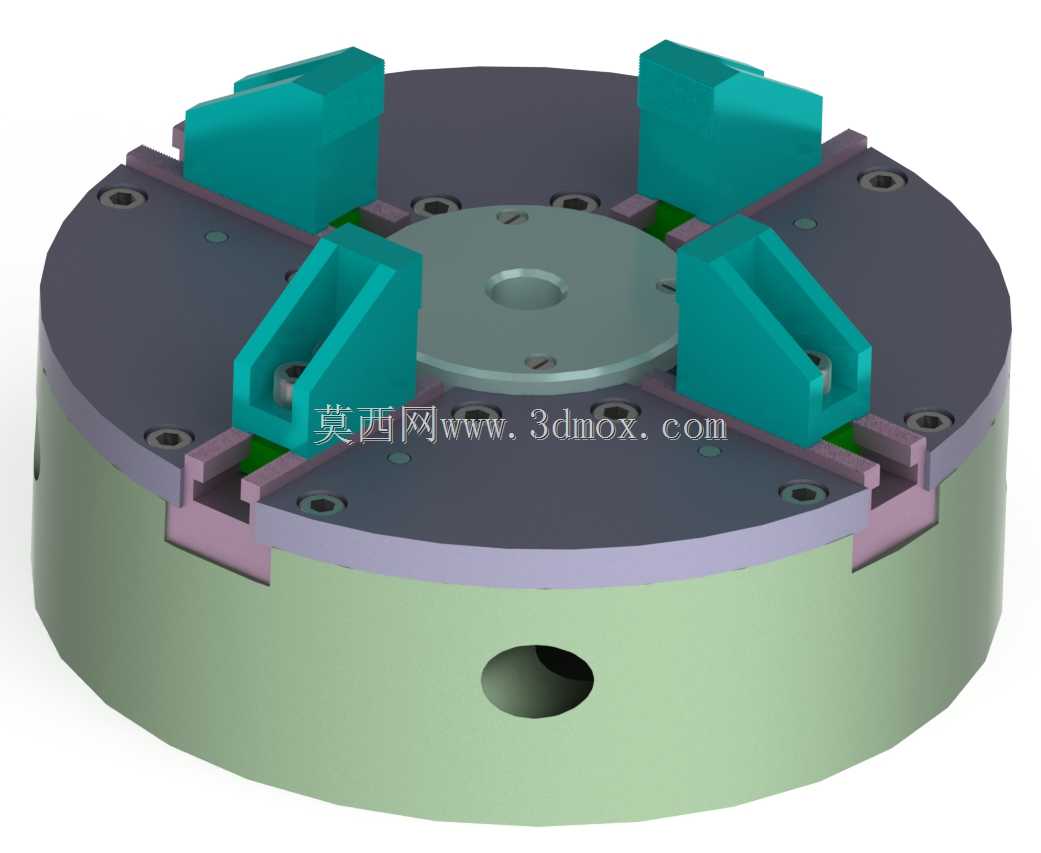

四爪可调钳口气动夹持卡盘结构

这款可调钳口气动卡盘主要应用于金属切削机床、自动化上下料工位、回转类零件焊接工装等场景，是机加工领域实现工件快速装夹定位的核心执行部件，可适配普通车床、数控车床、磨床以及专用回转加工设备的主轴端安装，也可集成在自动化生产线的回转工位上，完成轴类、盘类、异形轮廓工件的夹紧与定心动作，替代传统手动卡盘大幅降低装夹辅助时间，提升批量加工的装夹一致性。

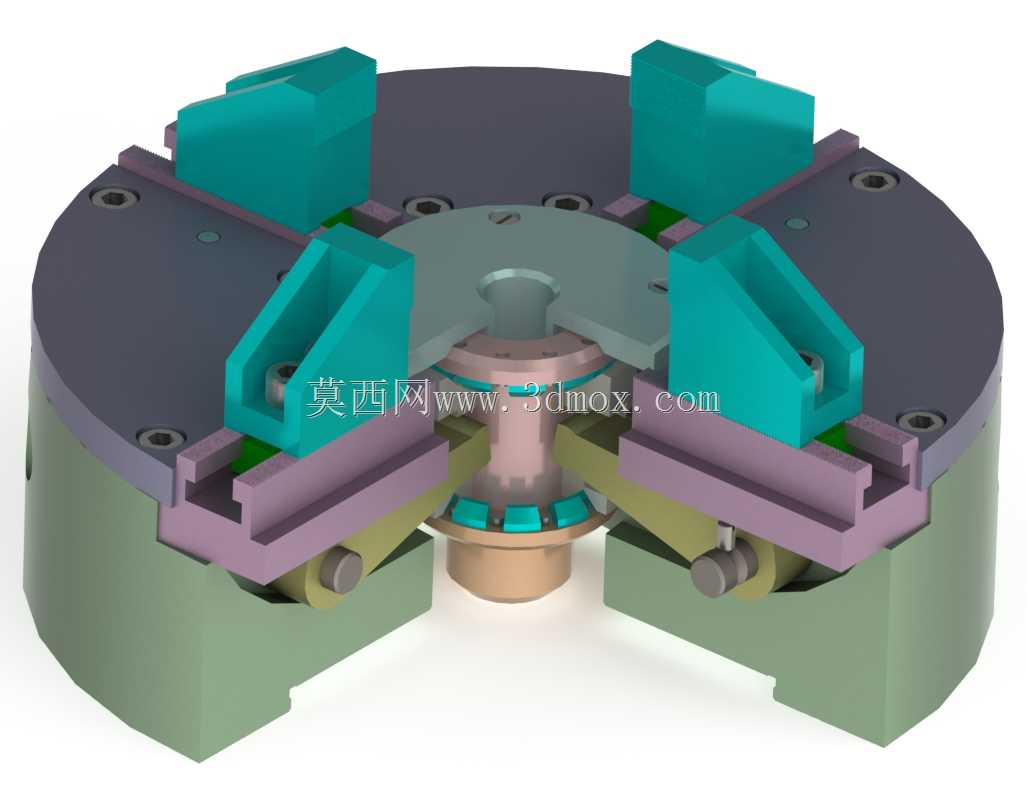

该卡盘依靠压缩空气作为动力源，通过内置的气路驱动中心活塞做轴向直线运动，再通过盘内的斜楔连杆结构将轴向动力转化为四个卡爪的同步径向运动，实现对工件的同步夹紧与松开动作，相比三爪卡盘，四爪结构的夹持接触点更多，对方形、异形以及薄壁类工件的夹持受力更均匀，能有效减少薄壁件装夹变形问题。可调钳口的设计允许操作人员根据不同工件的外形轮廓更换或调整钳口夹持面，无需更换整套卡爪即可适配一定尺寸范围内的不同规格工件，大幅降低多品种小批量生产场景下的工装更换成本。

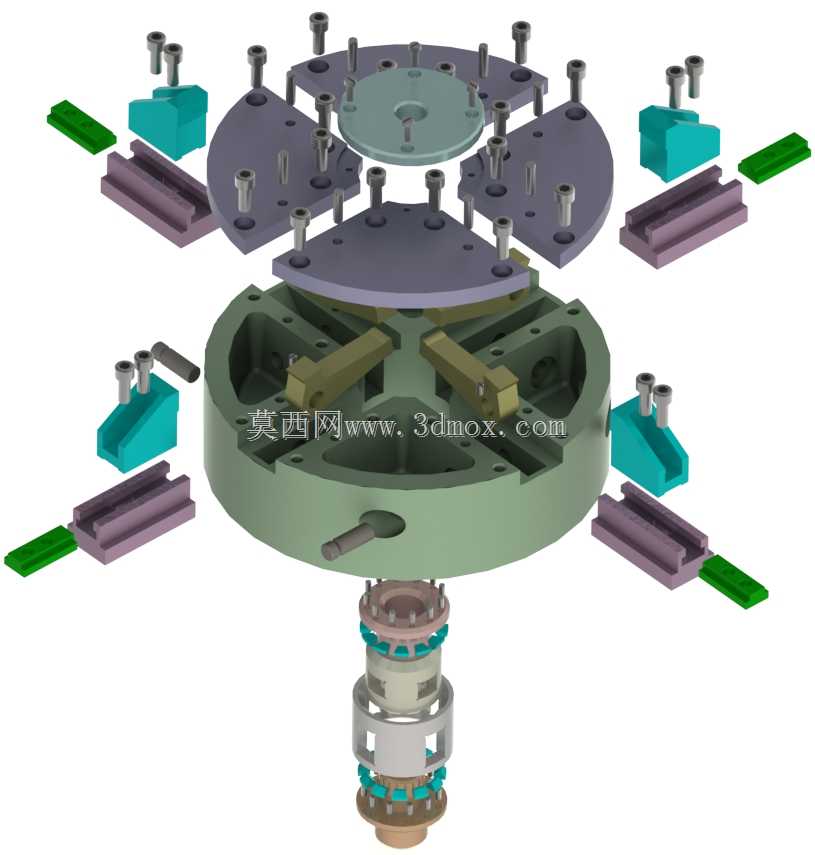

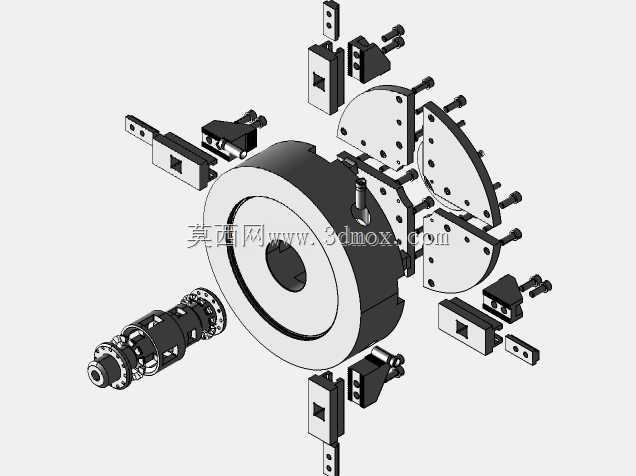

从设计思路来看，这款卡盘采用了模块化的分层结构设计，底部为气动驱动腔体，中部为动力转换的连杆传动层，上部为卡爪导向与安装基座，各层之间通过定位销与内六角螺栓实现精准连接，既保证了整体装配精度，也方便后期的维护与易损件更换。卡盘的导向结构采用了耐磨合金镶块设计，卡爪滑动面经过硬化处理，能长期承受高频往复运动带来的磨损，保证卡爪重复定位精度稳定在合理区间。盘体上均匀分布的安装螺栓孔可适配主流机床主轴的法兰安装尺寸，中心通孔设计可允许长轴类工件穿过卡盘，适配长棒料的连续加工需求。

在安装边界上，该卡盘整体为圆盘式结构，外径尺寸适配常规中小型机床的主轴端安装规格，整体轴向厚度控制在紧凑范围内，不会过多占用机床的轴向加工行程，底部进气接口采用标准气动接头规格，可直接对接工厂常规的压缩空气管路，无需额外定制转接配件。卡爪的行程范围覆盖了常见中小型回转类零件的夹持直径区间，夹紧力可通过进气压力进行线性调节，既能满足重型切削时的大夹紧力需求，也能调低压力适配薄壁易变形工件的轻夹持需求，整体结构没有外露的传动部件，运转时的安全防护性能更好，可适配高速回转的加工工况。
