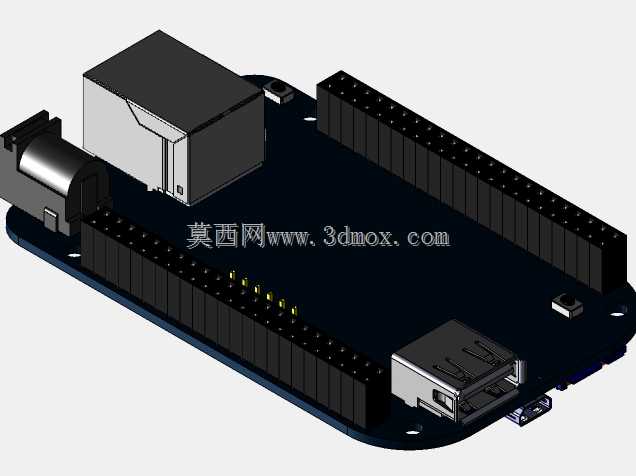

Beaglebone黑开发板结构设计

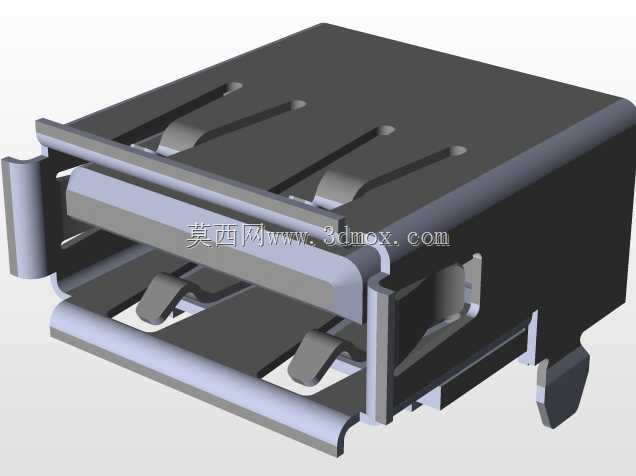

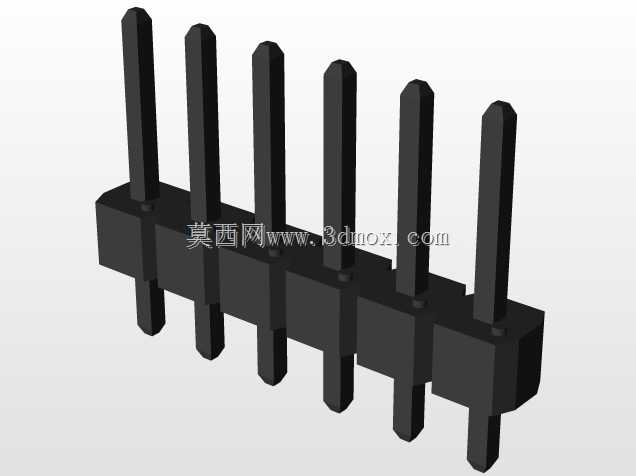

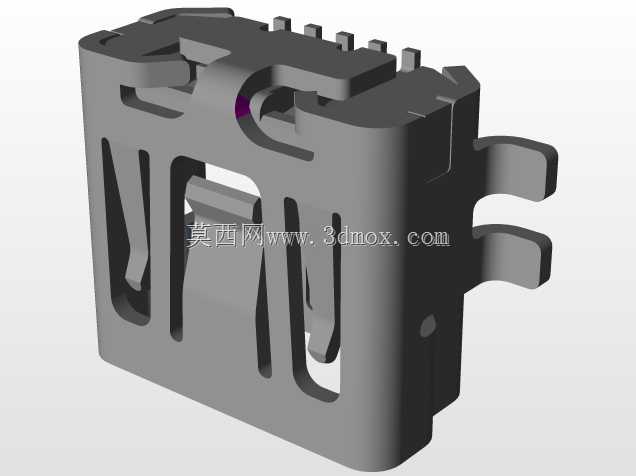

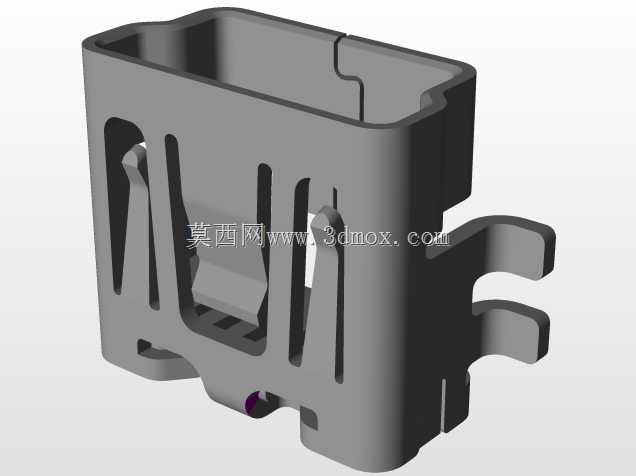

这款Beaglebone黑开发板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，可广泛应用于工业控制终端、物联网边缘节点、小型智能设备主控、教学实验平台等多个领域，能够为嵌入式开发者、硬件结构工程师提供精准的装配参考与结构适配依据。在实际项目应用中，该开发板常作为核心控制单元搭载在各类小型智能装置内部，负责数据采集、逻辑运算、外设驱动、通讯交互等核心功能，对结构安装的适配性、接口位置的合理性有着较高要求。从功能特性来看，板载集成了USB Host接口、MiniUSB调试接口、以太网通讯接口、双排排针扩展接口，能够满足外接传感器、通讯模块、存储设备、调试工具等多种外设的连接需求，所有接口的位置排布都经过合理性规划，避免外接设备时出现接口互相遮挡的问题，同时预留了充足的插拔操作空间，方便用户在调试过程中频繁更换外接配件。设计思路上，整体采用紧凑型布局规划，在有限的板卡面积内合理排布所有元器件与接口，板体边缘做了圆角过渡处理，避免尖锐边角在装配过程中划伤操作人员或损坏周边线材；板载的固定孔位严格按照嵌入式板卡通用安装标准设置，能够适配绝大多数通用开发板固定支架、嵌入式设备外壳的安装点位，无需额外打孔改造即可完成装配。外形尺寸方面，整体板卡采用规整的矩形轮廓，长宽尺寸控制在嵌入式小型主控板的通用规格范围内，厚度方向充分考虑最高元器件的凸起高度，将网口、USB接口等较高元件的高度作为整体厚度边界，确保装入标准外壳时不会出现元件顶壳的问题；排针的高度统一设置为通用规格，既能够满足杜邦线插拔的连接需求，也可以适配各类堆叠式扩展板的安装，排针间距严格遵循通用排针标准，保证扩展配件的兼容性。安装边界设计上，固定孔位周边预留了足够的螺丝安装操作空间，避免螺丝拧紧过程中与周边元器件发生干涉，接口区域向外延伸出足够的插拔空间，保证各类线材接头能够完全插入接口且不会与外壳结构产生挤压，板体底部预留了均匀的支撑间隙，既能够保证板卡安装后的平整度，也可以为底部焊接点提供防护，避免焊接点直接接触安装平面造成短路风险，整体结构设计完全贴合实际开发与装配使用的需求，能够有效缩短硬件开发过程中的结构适配周期。
