1200x800行程丝杠传动数控龙门加工机架

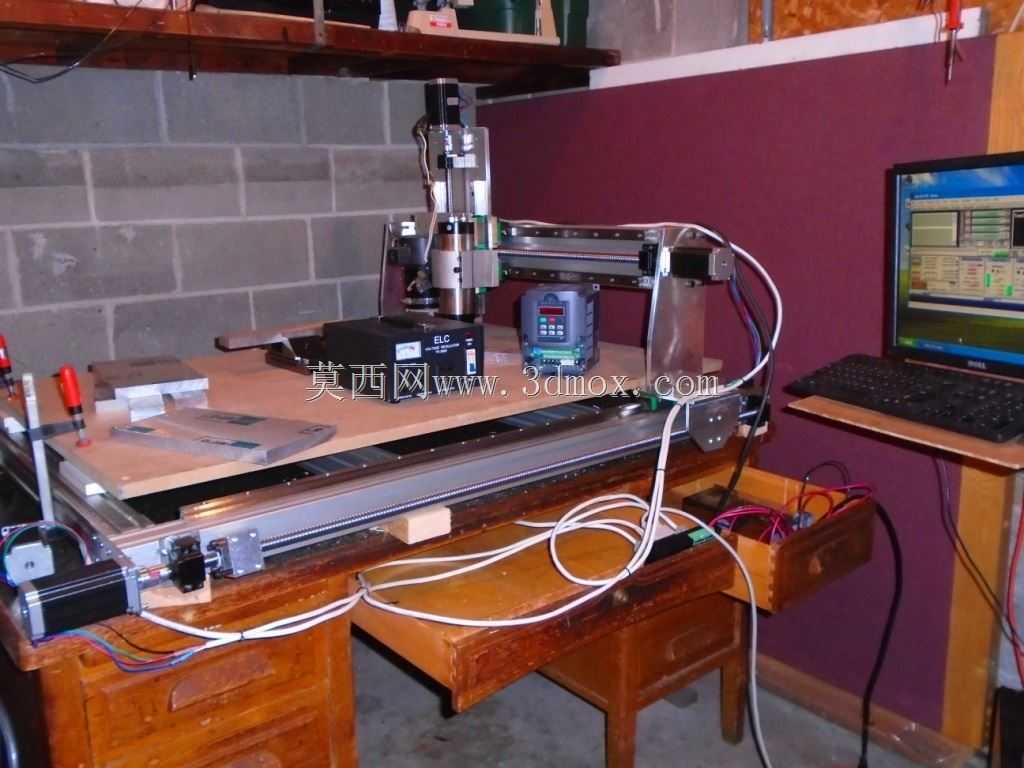

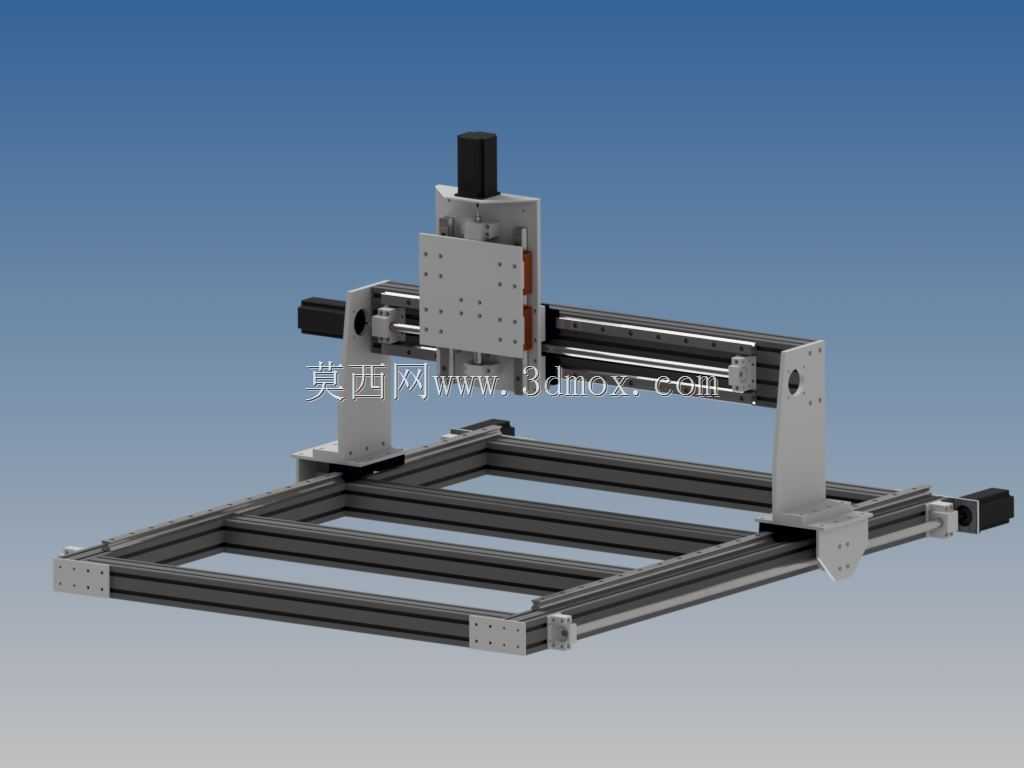

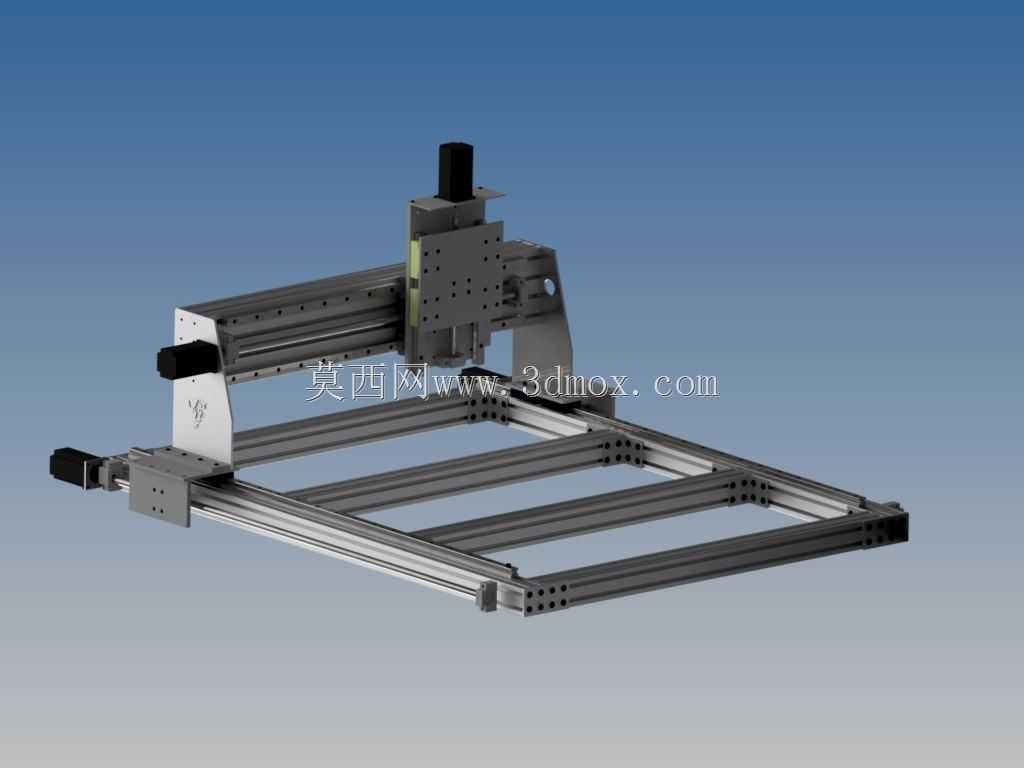

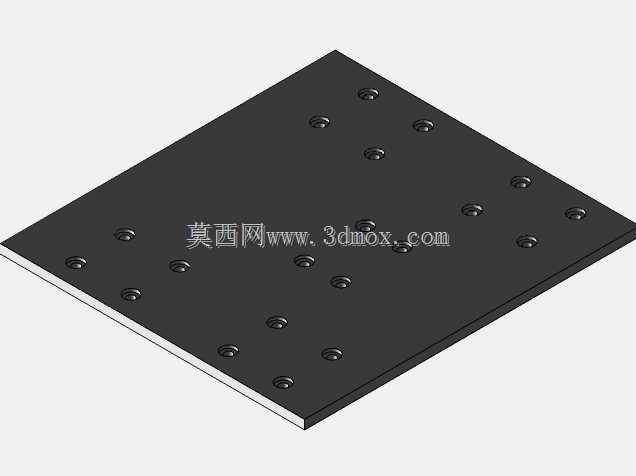

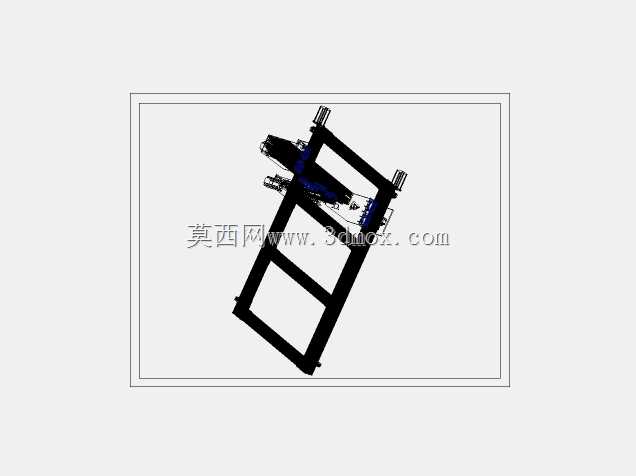

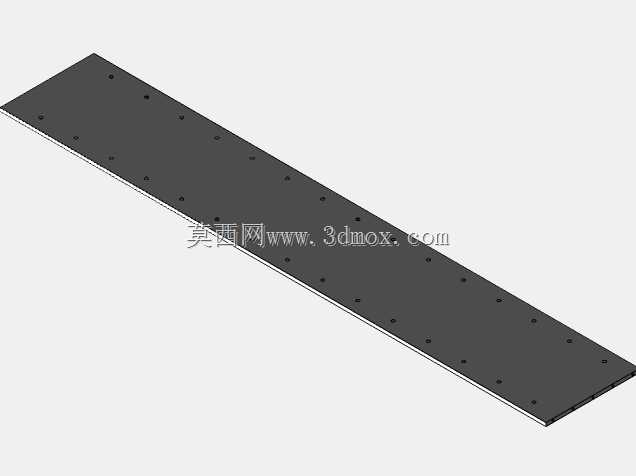

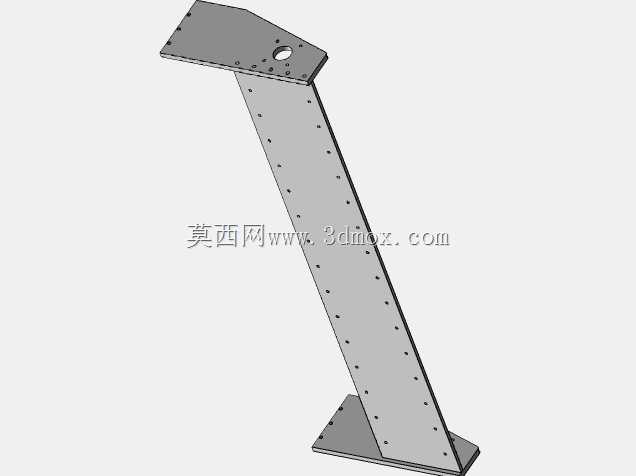

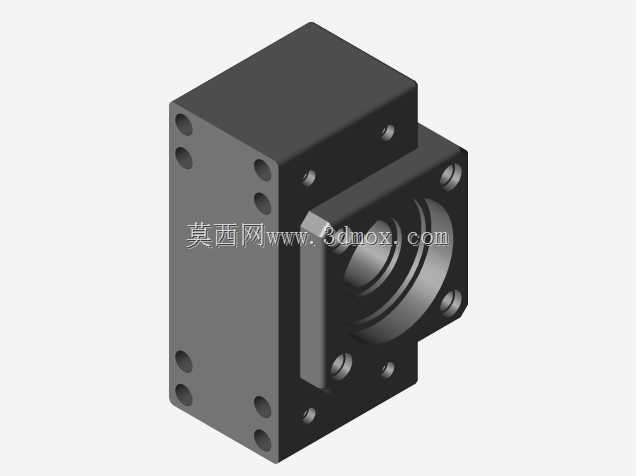

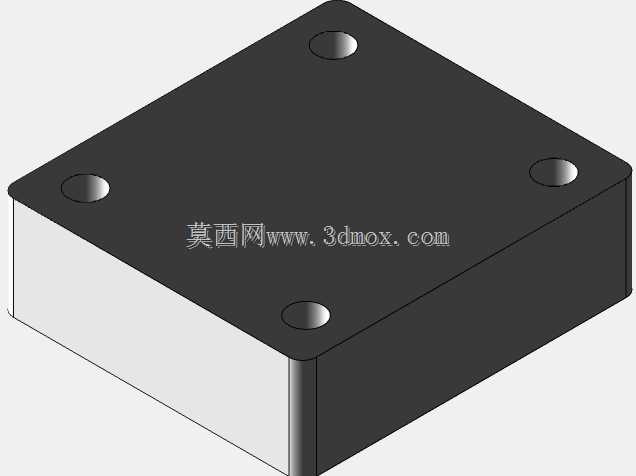

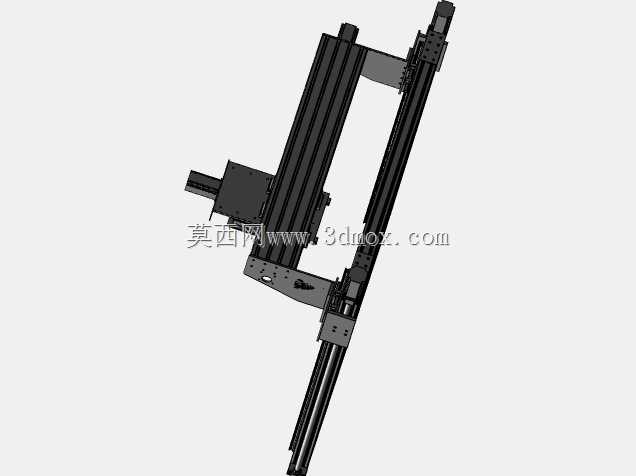

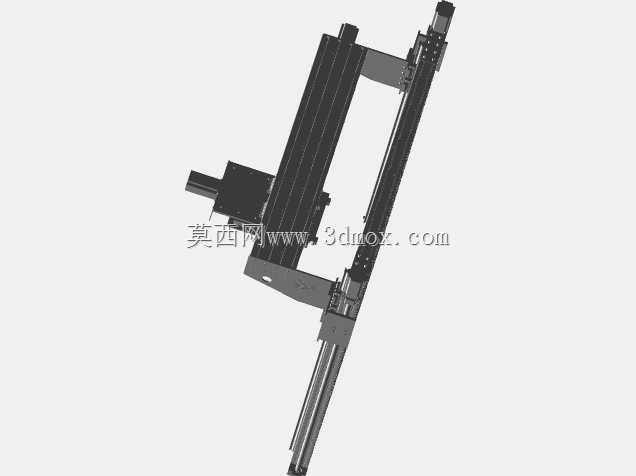

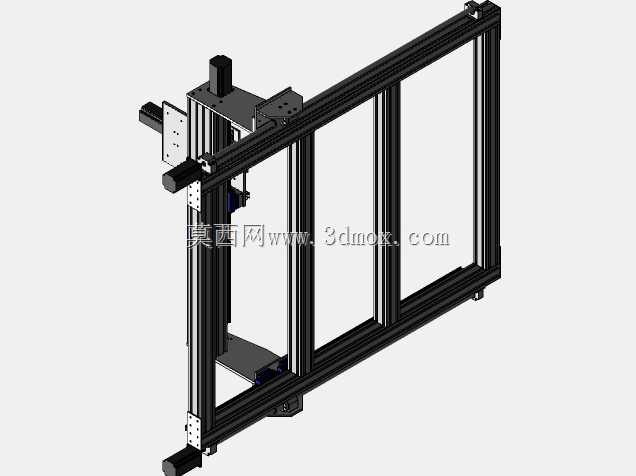

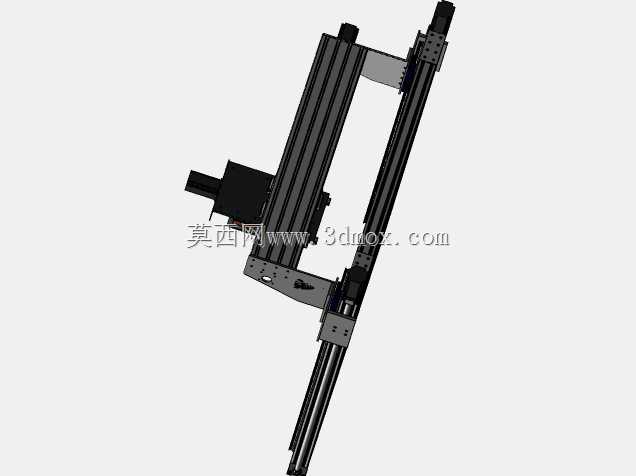

这款龙门式数控加工机架，主要面向小型加工场景的非标定制加工需求，可适配广告标识制作、小型五金零件加工、木工浮雕切割、软金属铣削等多类作业场景，能够满足小批量定制加工、个人工坊作业、教学实训演示等不同场景的使用需求，作为加工设备的核心承载运动结构，可搭载不同功率的加工主轴完成对应材质的加工作业。设备整体采用龙门式跨梁结构设计，有效加工行程覆盖X向1200mm、Y向800mm、Z向300mm的空间范围，安装时需预留超出行程边界200mm以上的操作与维护空间，底部采用标准工业铝型材拼接搭建底架框架，通过角件与紧固件完成型材间的刚性连接，既保证了底架的整体结构强度，又兼顾了组装调试阶段的位置调整便利性，无需复杂的焊接工艺即可完成基础框架的搭建。传动系统方面，三个运动轴均采用线性导轨作为运动导向部件，配合滚珠丝杠完成动力传输，可适配nema23规格的步进电机作为动力输入单元，导轨与丝杠的安装基准面均经过精度校准设计，能够保证运动过程中的传动精度与运行平稳性，有效降低运动过程中的卡顿与反向间隙问题。龙门横梁采用分体式铝型材拼装设计，移动丝杠副的安装位置经过重心优化调整，能够消除运动过程中的偏载力矩，避免轨道单侧受力不均导致的磨损加快问题，Z轴滑台采用加厚安装板设计，可适配2.2kW及以下功率的加工主轴安装，滑台的轮廓经过减重优化，在保证安装刚性的前提下降低了运动负载。设计过程中针对原有结构的装配匹配问题做了优化调整，强化了机架板件的结构厚度，优化了外轮廓的避让设计，各运动部件的装配关联经过重新梳理，能够避免部件更换时的配合错位问题，降低装配调试与后期维护的难度，各轴的行程限位位置预留了缓冲安装空间，可搭配限位开关实现运动边界的安全防护，避免超程运动导致的结构损坏。整体结构采用模块化设计思路，各个部件均可单独拆卸更换，用户可根据自身的加工需求调整驱动部件、加工主轴的选型配置，灵活拓展设备的加工能力。
