铝型材框架桌面级数控加工装置结构设计

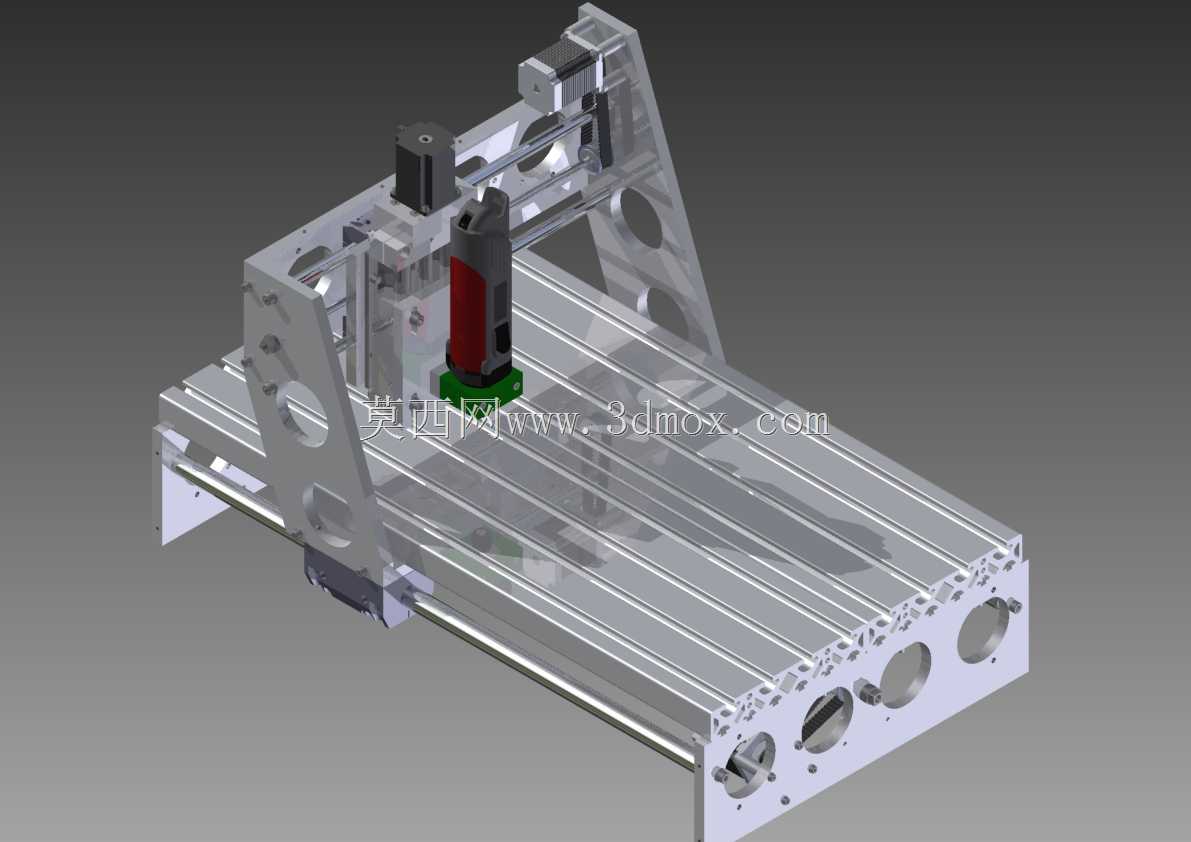

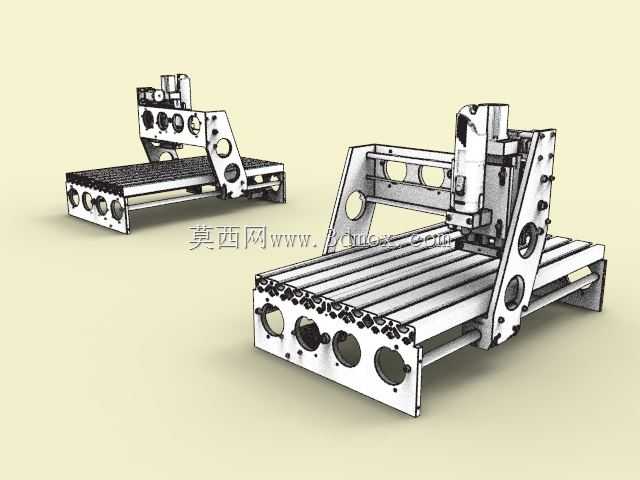

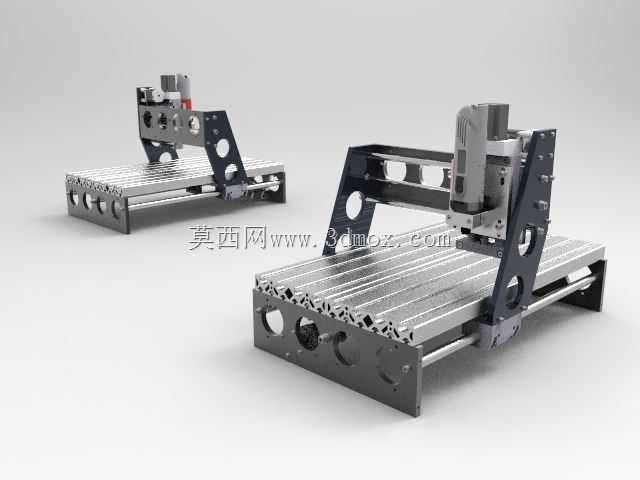

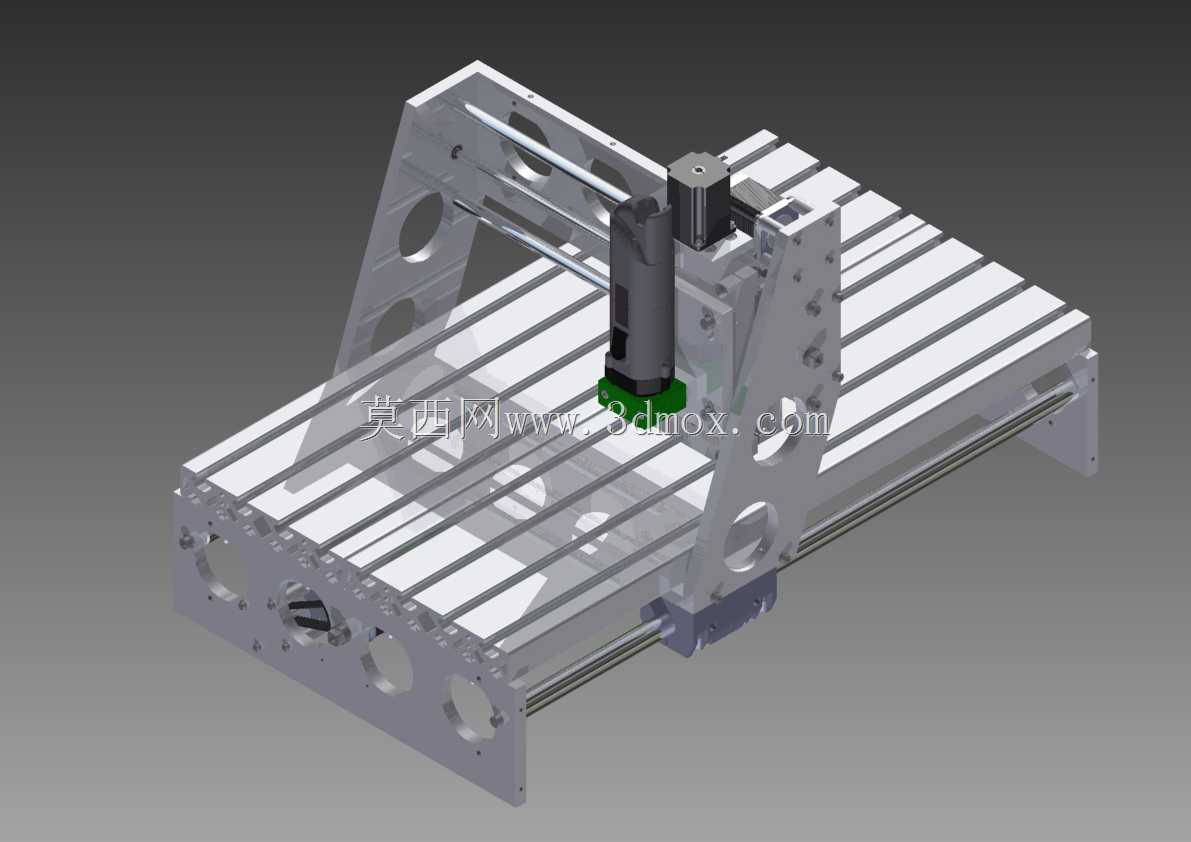

这款桌面级数控加工装置，主要面向个人创客、小型工作室、院校实训教学等场景设计，填补了工业级机床占地大、成本高，与手工加工精度不足、效率低下之间的市场空白，可放置在常规工作台面上完成小尺寸工件的铣削、雕刻、钻孔等轻量加工作业，适配软金属、塑料、木材、亚克力等多种常见加工材料，能够满足手板制作、创意零件加工、教学演示、小型工艺品定制等多元使用需求。装置整体采用开放式龙门三轴传动结构，床身主体选用标准工业铝型材搭建，铝型材自带的T型槽结构无需额外焊接或复杂打孔，即可完成各部件的快速定位与锁紧固定，既降低了整体装配难度，也方便使用者后续根据加工需求拓展行程、加装辅助配件。X轴传动组件布置在床身两侧的平行铝型材导轨上，通过线性光轴搭配滑动轴承实现平稳的横向移动，承载加工工件的工作台可沿X轴完成全行程往复运动，有效保证加工过程中工件进给的稳定性；Y轴传动组件集成在龙门横梁上，带动主轴安装座完成纵向进给，Z轴传动组件垂直布置在Y轴滑座上，搭载高速加工主轴实现垂直方向的升降进给，三个轴的传动均预留了步进电机安装位，可搭配对应的丝杠或同步带传动结构，实现精准的数控进给控制，重复定位精度可满足小型零件的常规加工要求。装置的安装边界充分考虑桌面使用场景，整体宽度控制在常规工作台的可容纳范围内，深度适配桌面纵深尺寸，高度不会遮挡操作者常规操作视线，底部预留了工装夹具安装孔位，可搭配平口钳、工件吸盘等常用夹具完成不同形状工件的装夹；主轴安装位兼容常见的小型高速电主轴规格，可根据加工材质的不同更换对应功率的主轴，也可加装刀具冷却、废屑收集等辅助附件，提升长时间加工作业的便利性。整体结构在保证刚性满足轻量加工需求的前提下，尽可能压缩了整体体积与制造成本，铝型材框架的模块化设计也让设备的维护、改装、部件更换变得十分便捷，非专业机械人员也可按照装配说明完成整机组装调试，非常适合非工业生产场景下的小型数控加工作业使用。
