反向同步直线运动执行机构

该反向直线运动机构是面向自动化产线、工装夹具、物料分流工位设计的机械传动执行单元，核心作用是将单一方向的输入动力转化为两组执行端的反向同步直线位移，可在狭小安装空间内实现对工件的居中夹持、双向同步撑开、物料对中规整等作业需求，广泛应用于电子元器件装配线的工件定位工位、包装设备的物料居中规整工位、小型检测设备的夹具同步动作单元，以及非标自动化设备中需要双向等速反向动作的执行场景。

从功能特性来看，该机构采用对称式双导轨平行布局，两组滑动执行架分别通过同步联动组件连接，可保证两个输出端的运动速度完全一致、位移量完全对称，不存在单侧动作滞后或位移偏差的问题，运动过程中滑动副采用低摩擦线性导向结构，运行阻力小、动作平稳无卡滞，可适配气动、电动、手动等多种动力输入形式，无需额外加装复杂的同步控制元件即可实现可靠的反向同步动作，大幅降低配套控制系统的设计复杂度与硬件成本。

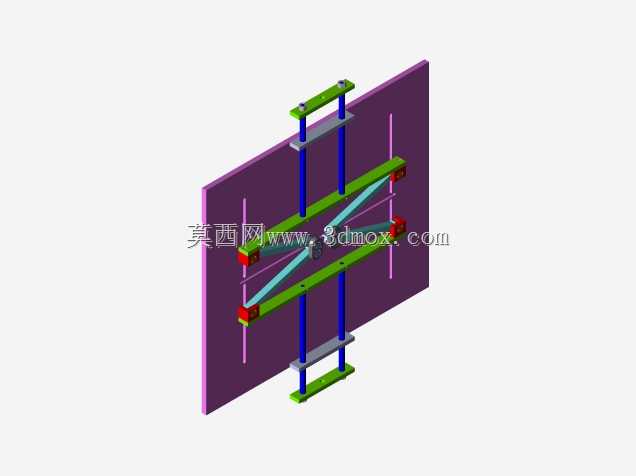

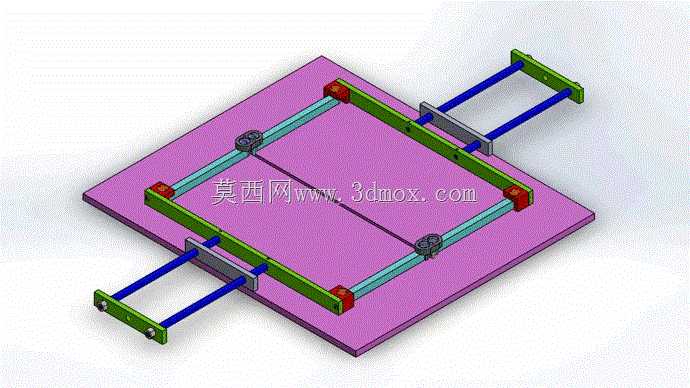

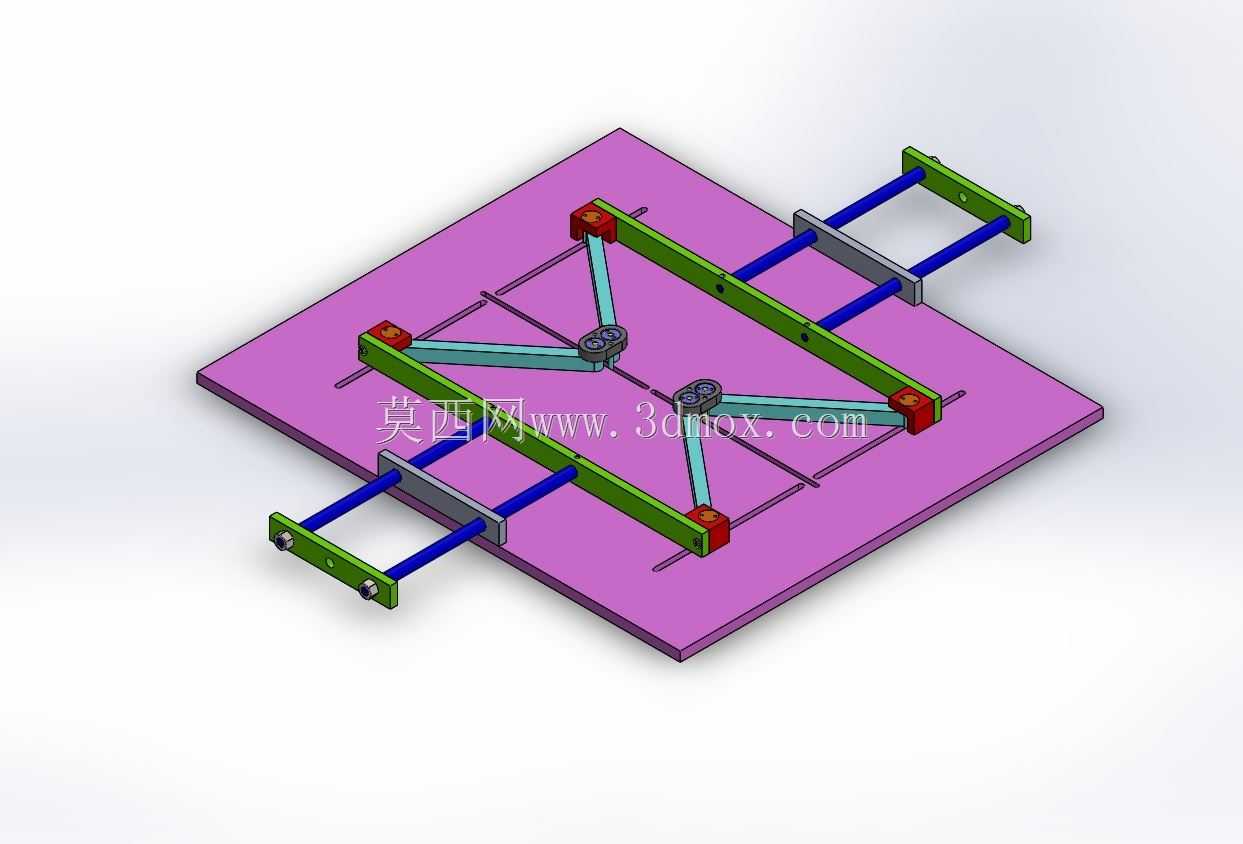

在设计思路上，该机构采用模块化对称布局，整体以一块平整的安装基板作为承载基准，两根平行线性导轨沿基板长度方向固定，为滑动架提供高精度的直线运动导向；两组滑动执行架分别跨接在两根导轨上，通过内置的同步联动结构实现动力传递，当其中一组滑动架受外力驱动产生直线位移时，另一组滑动架会同步产生方向相反、距离相等的直线位移；每个滑动架端部都预留了执行件安装接口，可根据实际作业需求加装夹爪、推板、定位挡块等不同功能的执行末端，适配多样化的作业需求。

从安装边界与尺寸适配来看，该机构整体为扁平化方形布局，安装基板预留了标准化的固定安装孔位，可直接通过螺栓固定在设备工作台面或机架上，安装时仅需保证基板平面度符合导向精度要求即可，无需复杂的调校工序；机构整体高度较低，不会占用过多的垂直安装空间，适配多数紧凑型自动化设备的内部安装空间要求；导轨两端设置了机械限位结构，可避免滑动架超程脱出，同时可根据实际作业的行程需求，调整联动组件的连接位置来适配不同的行程范围，无需对整体结构进行大幅改动，具备较强的场景适配能力。
