伺服驱动GoPro相机挂载万向稳定支架

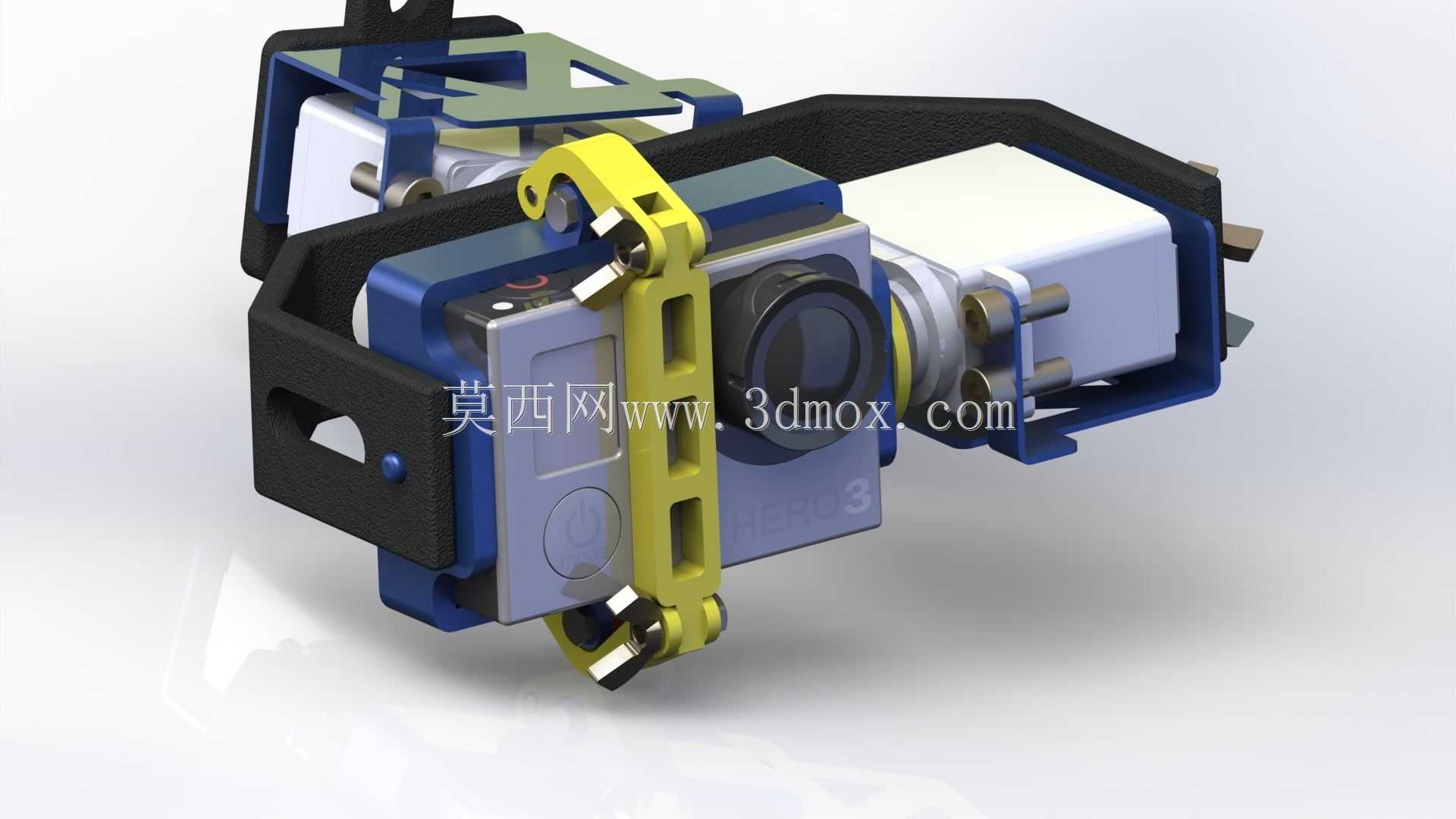

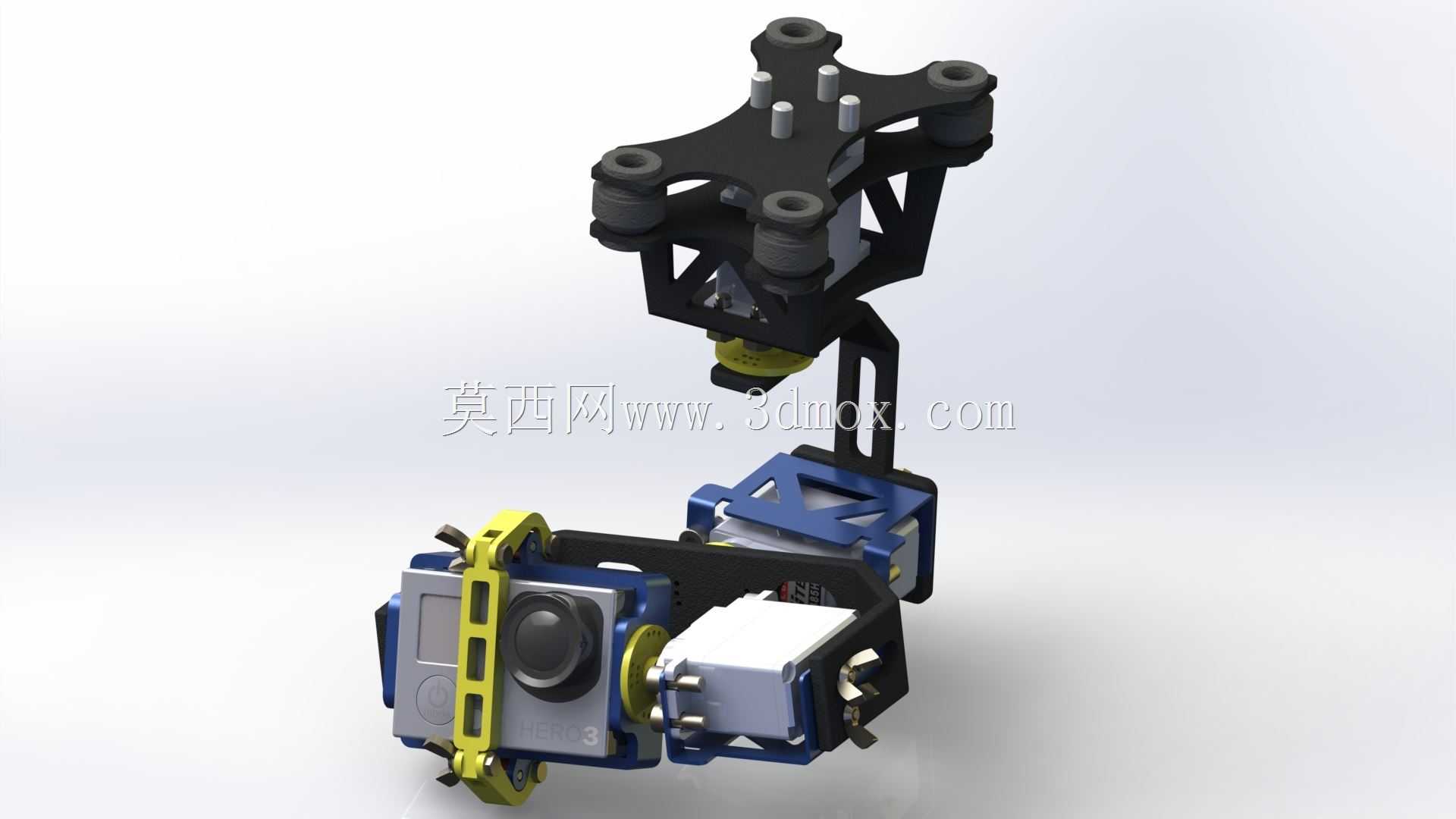

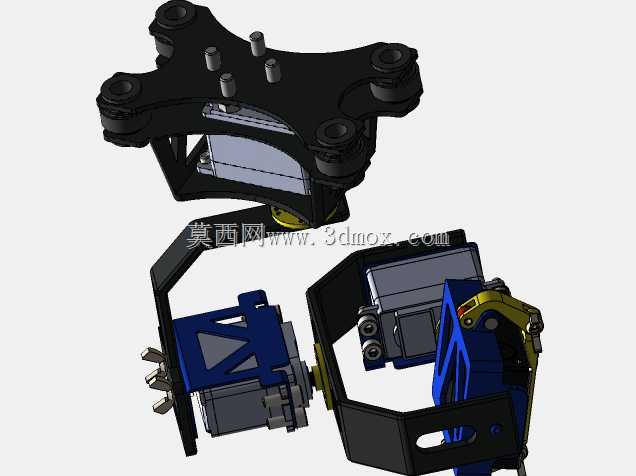

这款伺服驱动的GoPro相机挂载万向支架，主要面向户外航拍、运动场景记录、移动巡检拍摄等应用场景，可搭载在无人机、移动巡检机器人、户外运动载具等平台上，解决运动过程中相机画面抖动、视角无法灵活调整的问题，为运动拍摄提供稳定的画面输出能力。从实际用途来看，该支架能够在载具行进、转向、颠簸的过程中，通过伺服机构实时调整相机的俯仰、横滚角度，抵消载具带来的姿态偏移，保证相机始终对准预设拍摄方向，同时配套的减震结构能够过滤高频振动，避免画面出现果冻效应，适配各类运动拍摄的画面稳定性需求。在功能特性上，该支架采用多轴联动的伺服驱动结构，上层设置四个带减震胶柱的安装点位，可直接固定在各类载具的挂载平面上，减震胶柱能够有效隔绝载具运行产生的高频振动，避免振动直接传递至相机端；中层的连接臂采用轻量化镂空结构设计，在保证结构强度的前提下尽可能降低整体重量，减少伺服驱动的负载，提升角度调整的响应速度；下层的相机夹持结构采用快拆式设计，可快速固定GoPro系列运动相机，同时预留了图传模块、供电模块的安装位，能够直接配套图传设备实现实时画面传输，满足远程监看、实时拍摄的需求。从设计思路来看，该支架优先考虑轻量化与结构刚性的平衡，所有受力结构件均采用镂空减重设计，避免不必要的材料冗余，同时关键受力部位做了加厚加强处理，保证在高速运动、剧烈颠簸的场景下不会出现结构变形、断裂的问题；减震结构与驱动结构分层设计，将减震单元设置在支架最上层的安装端，从振动传递的源头削减振动幅值，避免振动影响伺服机构的运行精度与相机的成像效果；伺服驱动单元布置在支架的转动关节处，走线沿结构件内部的线槽布置，避免线材外露在运动过程中出现缠绕、拉扯的问题，提升设备运行的可靠性。在外形尺寸与安装边界上，该支架整体采用紧凑型布局，上层安装座的四个安装孔呈对称分布，孔位间距适配主流航拍无人机、巡检机器人的标准挂载孔距，安装时仅需通过四颗螺丝即可完成固定，不需要额外定制转接件；下层相机夹持位的尺寸完全匹配GoPro相机的机身尺寸，安装后不会遮挡相机的镜头、按键与接口，可正常操作相机的各项功能；整体转动范围内无结构干涉，俯仰角度调整范围覆盖正负90度，横滚角度调整范围覆盖正负45度，能够满足绝大多数运动拍摄的视角调整需求，支架整体外轮廓无尖锐凸起，安装后不会与载具的其他结构产生磕碰干涉。
