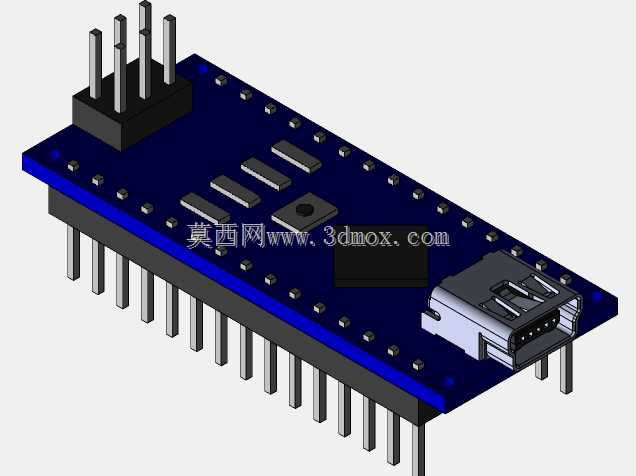

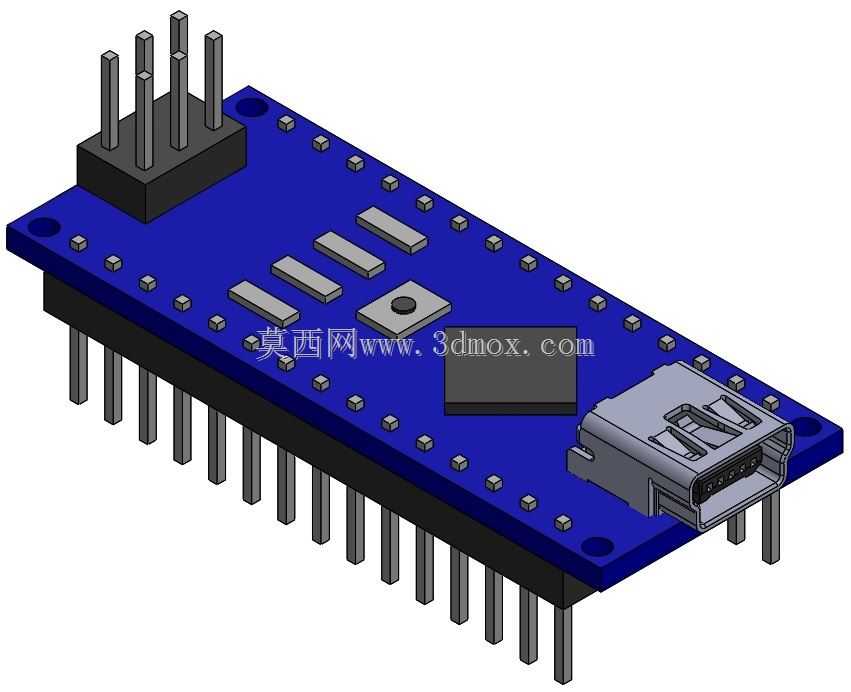

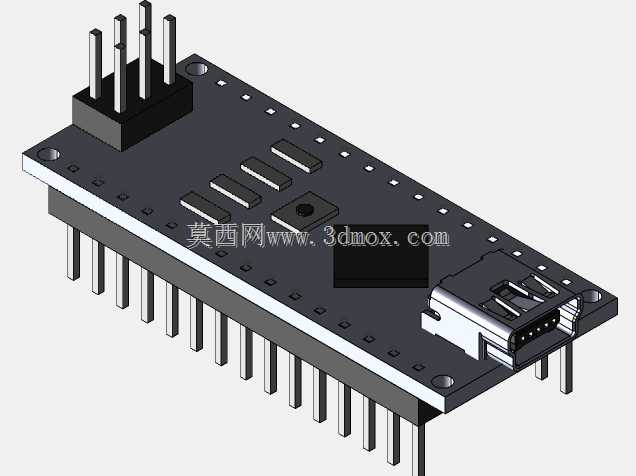

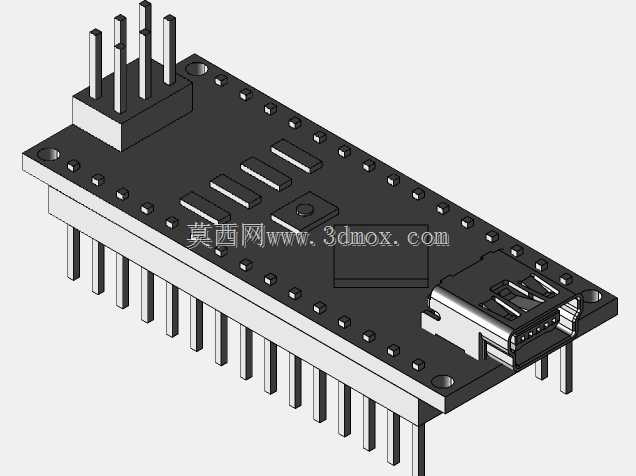

Arduino兼容SainSmart Nano V3开发板结构设计

这款开发板是面向嵌入式开发、开源硬件创作场景设计的核心控制载体，在创客项目制作、小型智能设备原型开发、学生电子竞赛作品搭建、工业小型传感节点改造等场景中有着极高的应用普及率，能够为各类小型电子装置提供稳定的核心运算与外设控制能力，是连接软件程序与实体硬件的关键枢纽部件。从实际用途来看，它可以承接各类小型智能装置的主控任务，小到桌面创意摆件的动作控制、环境数据采集节点的信号处理，大到小型机器人的运动逻辑运算、教学实验平台的功能演示，都能依托这块板卡完成核心控制功能，凭借紧凑的体积和丰富的外设接口，它能够适配各类空间受限的嵌入式安装场景，不需要占用过多的设备内部空间，就能实现完整的单片机控制能力。在功能特性上，板载核心主控芯片能够提供充足的运算资源与IO接口，板端集成的USB接口可以直接完成程序烧录与串口通讯功能，不需要额外搭配烧录器就能完成程序下载调试，两侧排布的排针引脚将所有可用IO口、电源引脚全部引出，能够直接对接各类传感器、执行器模块，支持数字信号输入输出、模拟信号采集、串口通讯等多种常用功能，板上的电源指示、状态指示元件能够直观反馈板卡的运行状态，方便开发过程中的故障排查。从设计思路来看，整体结构完全围绕紧凑易用的核心需求展开，PCB基板采用规整的长条形布局，将核心主控芯片、USB接口、排针接口等元件按照功能分区排布，高频信号路径做了最短化处理来降低信号干扰，电源部分的布局兼顾了不同供电方式的接入便利性，排针采用标准2.54mm间距设计，能够直接兼容面包板、通用杜邦线以及各类现成的扩展模块，不需要额外做转接处理就能快速搭建硬件电路。在外形尺寸与安装边界上，整体板长控制在适配标准面包板宽度的范围内，板宽刚好容纳两侧排针与中间核心元件的排布，板上预留的安装孔位可以配合铜柱完成板卡的固定安装，排针伸出板体的高度、USB接口的突出尺寸都做了统一的边界控制，确保在叠装扩展板、安装到设备外壳内部时不会出现结构干涉，元件的排布高度也做了统一管控，最高的排针部分与最低的板底焊点之间预留了安全距离，避免安装后出现短路风险，整体结构设计充分考虑了原型开发阶段的快速拆装需求与成品设备内部的长期固定安装需求，能够适配不同使用阶段的结构要求。
