圆形DIY多功能旋转电子钟电路结构设计

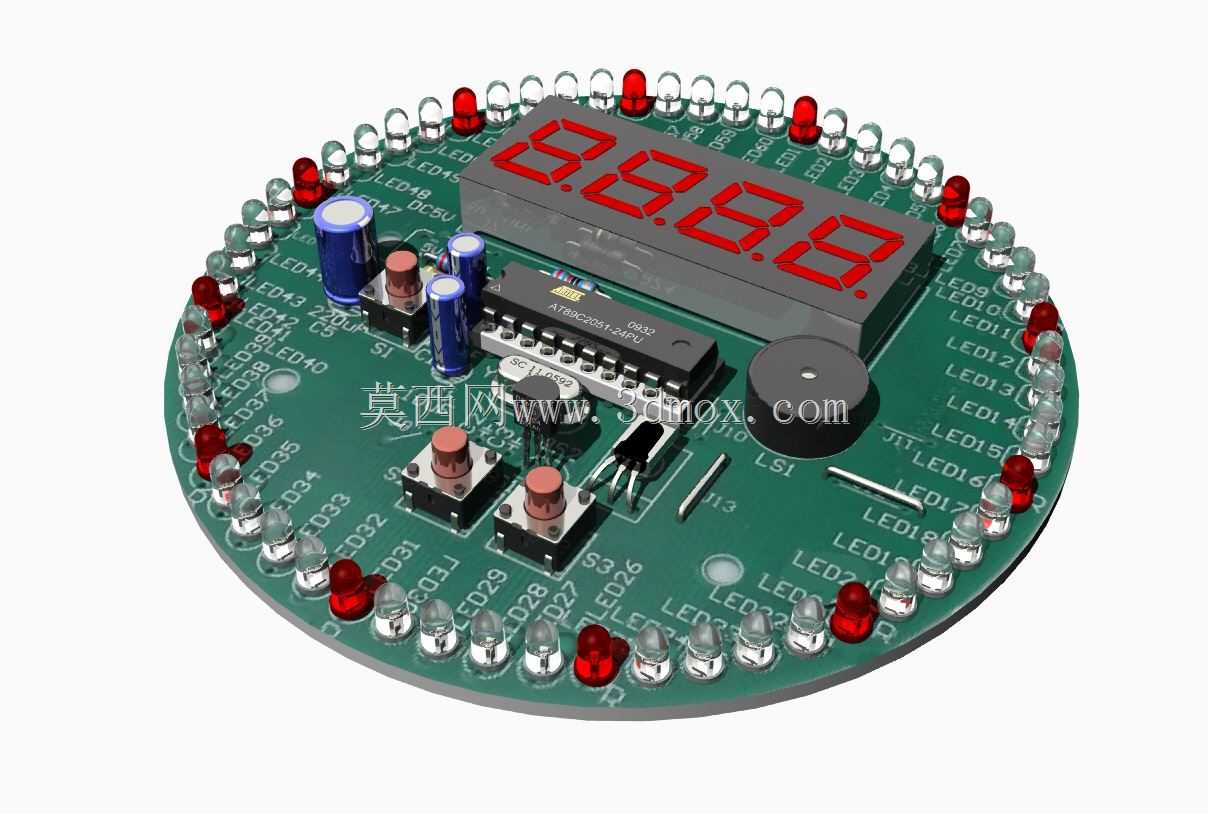

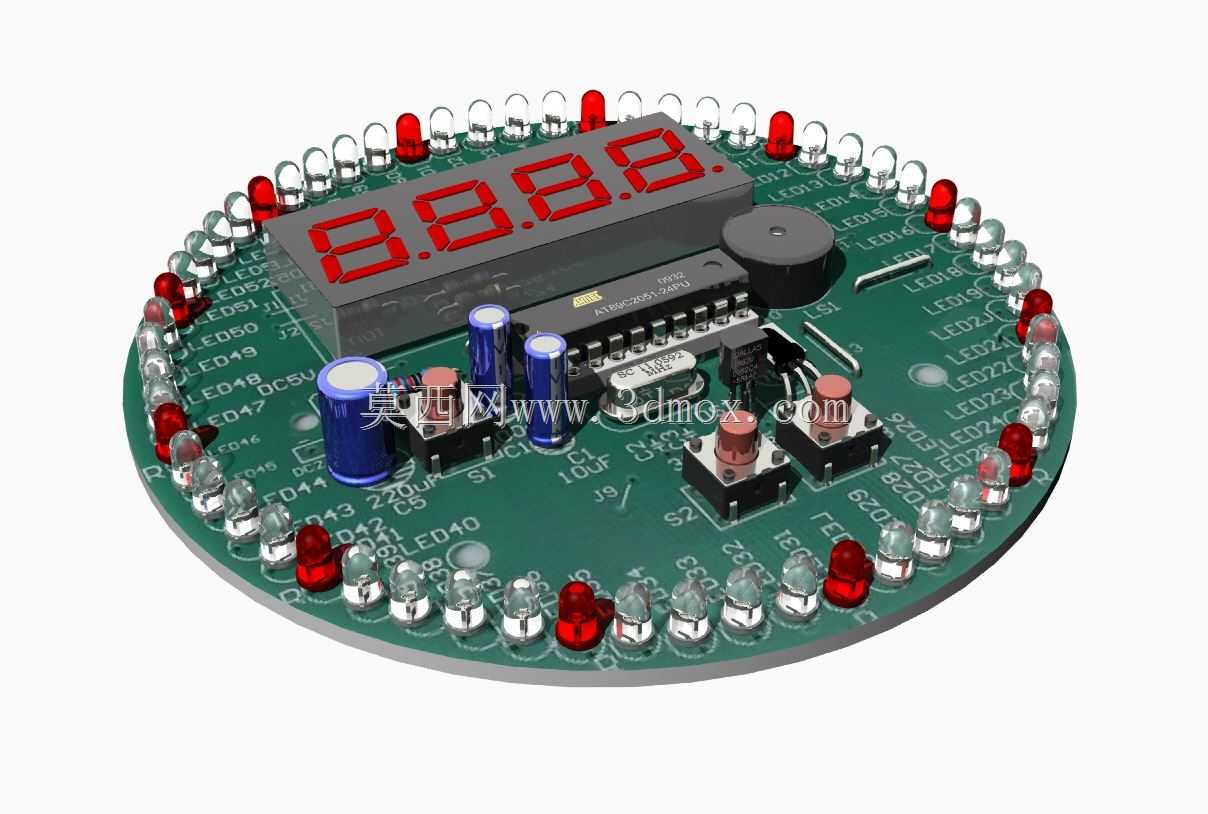

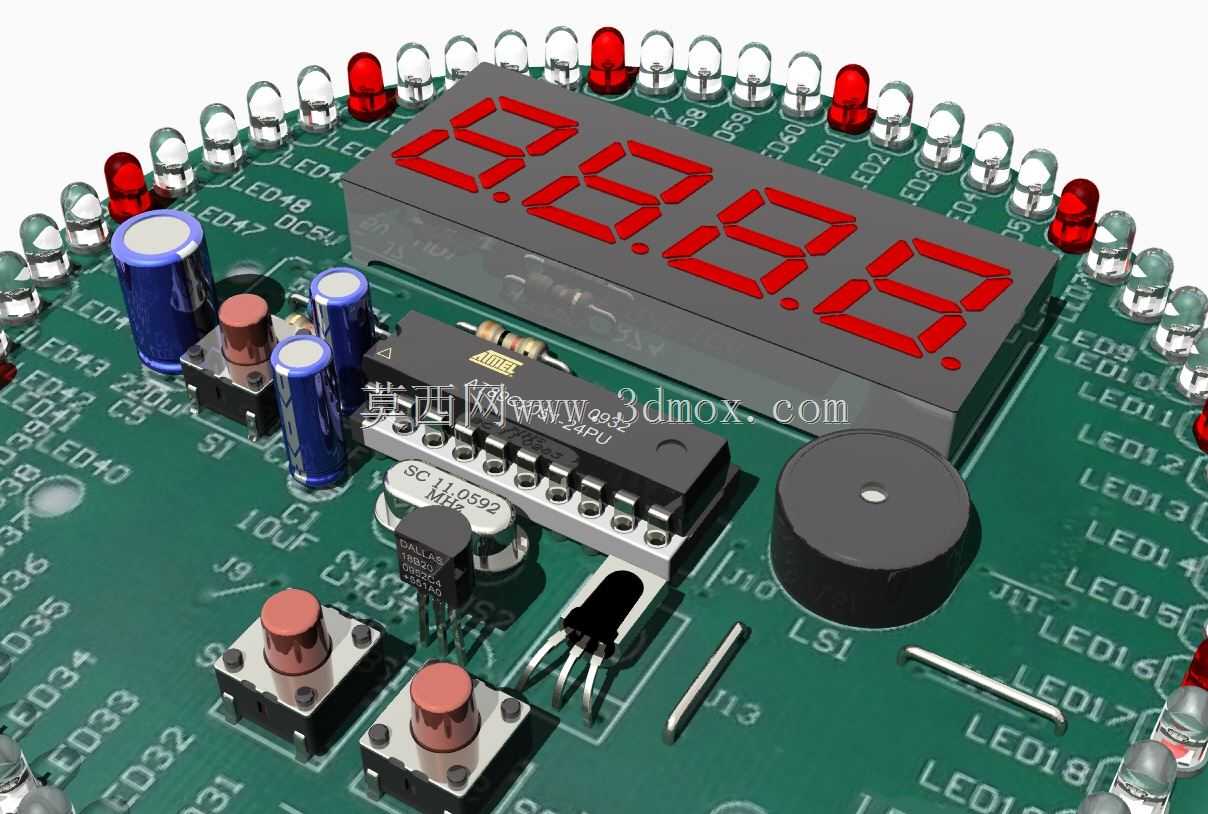

这款圆形DIY多功能旋转电子钟，主要面向电子爱好者实训、创客手工制作、小型桌面计时场景使用，既可以作为电子焊接练习的实操载体，也能在组装完成后作为桌面计时工具日常使用，同时环形LED的跑马效果还能作为小型桌面装饰摆件，适配学生电子实训课程、个人DIY创作、小型文创桌面产品开发等多个应用场景。产品核心功能围绕日常计时需求设计，采用四位数码管作为核心显示载体，正常工作状态下可清晰展示小时与分钟数值，外围环形排布的LED灯珠可同步显示秒数变化，搭配旋转显示逻辑实现流畅的视觉效果，同时支持时、分、秒三个时间维度的独立调整，用户可通过板载的独立按键完成时间校准、功能切换操作，额外搭载的计时功能可满足短时计时需求，两路独立报警功能可实现定时提醒，板载蜂鸣器可在报警触发时发出清晰提示音，覆盖日常计时、提醒、实训演示的多元需求。从设计思路来看，整体采用圆形PCB一体化布局，将所有功能元件集成在单块圆形电路板上，无需额外外壳即可完成组装使用，降低DIY制作的组装门槛；显示区域将四位数码管布置在板件中心位置，确保用户观察时间时的视觉聚焦点集中在核心显示区，外围环形等距排布红、透明两种LED灯珠，既满足秒数显示的功能需求，也通过均匀排布的灯珠形成规整的环形视觉效果，提升产品外观的精致度；功能元件分区布置在数码管周边，电容、芯片、按键、蜂鸣器按照电路走线最短原则排布，既减少电路信号干扰，也让板件元件布局疏密有致，避免元件堆砌带来的杂乱感；按键设置在板件下半区靠近用户操作的一侧，符合日常操作的人机交互习惯，用户无需调整板件角度即可轻松完成按键操作。从安装边界来看，整体为正圆形薄型板件结构，板件边缘无突出元件，所有元件均布置在PCB板的轮廓范围内，安装时仅需预留与圆形板件直径匹配的平面安装空间即可，板件背面无突出高元件，可直接贴合平面放置或通过预留孔位固定，无需额外预留背部避让空间，适配桌面摆放、嵌入式安装、壁挂固定等多种安装方式，整体厚度控制在常规电子元件的高度范围内，不会占用过多竖向空间，可轻松放置在书桌、置物架等狭小平面上使用。
