爱好机器人用蓝色防滑行走轮结构设计

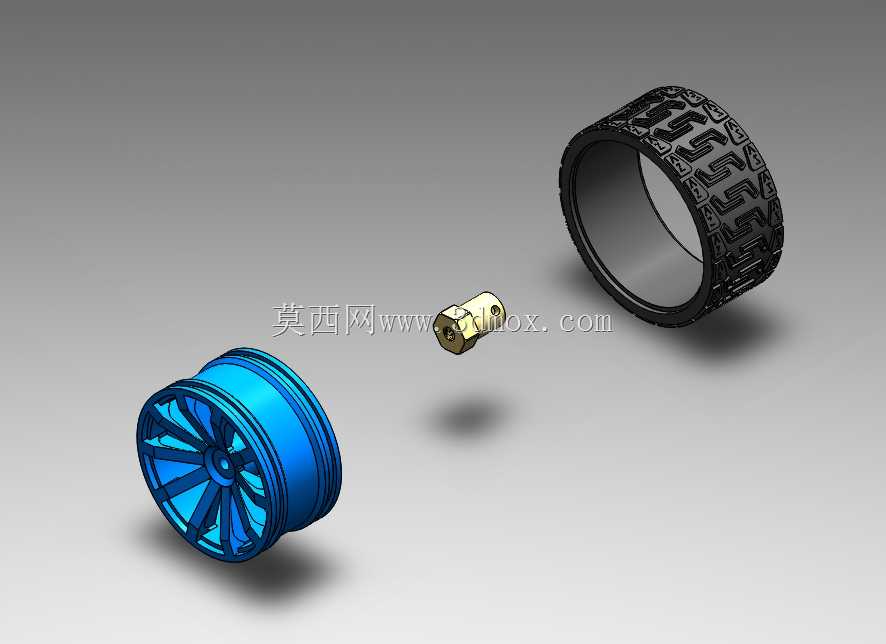

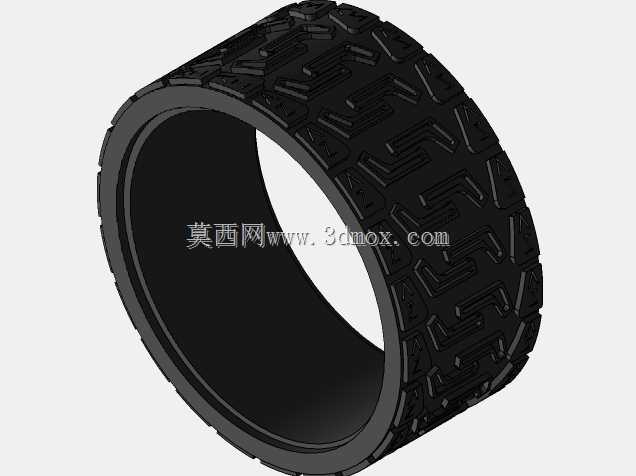

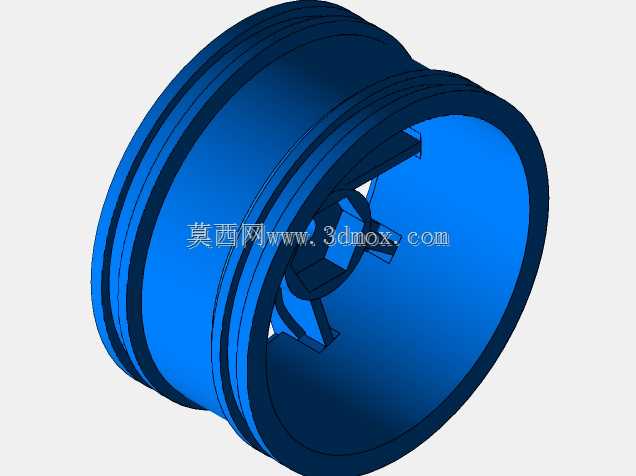

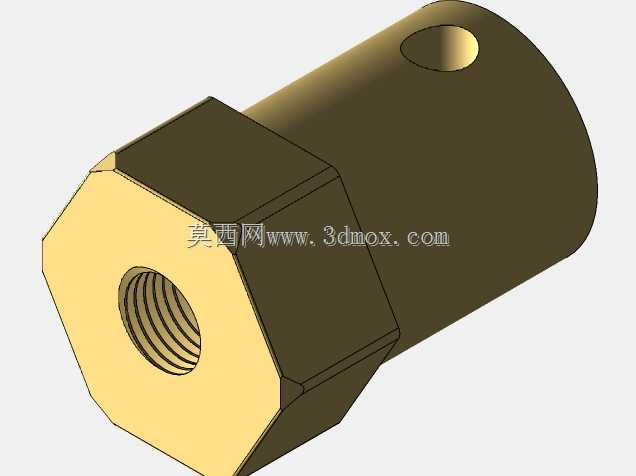

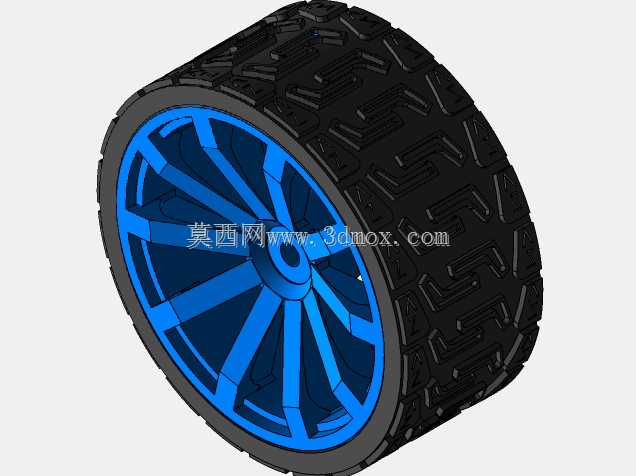

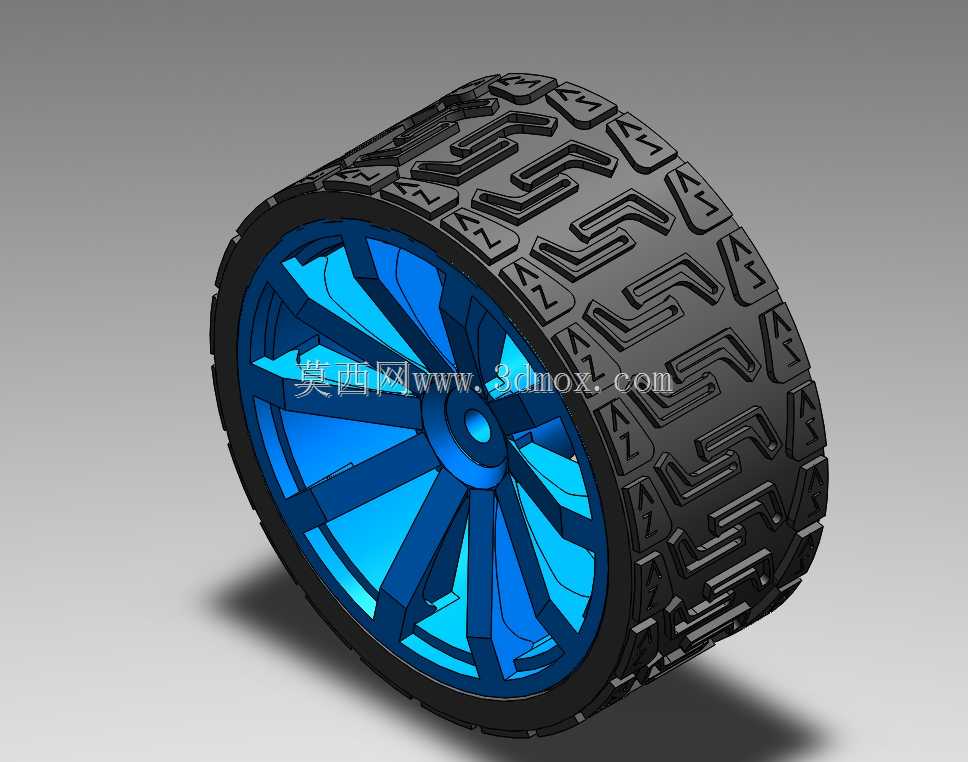

这款蓝色行走轮主要面向小型爱好类教育机器人、桌面竞技机器人的行走系统应用场景，可适配各类小型轮式机器人底盘的行走需求，为机器人提供稳定的地面接触与行进支撑，适用于室内平整地面、竞赛专用场地等多种常规机器人运行环境，能够满足机器人前进、后退、转向等多工况下的行走功能要求。在实际使用中，该行走轮承担着承载机器人整机重量、传递电机输出扭矩、提供地面抓附力的核心作用，可有效避免机器人行进过程中出现打滑、侧偏等问题，保障机器人行走过程的稳定性与可控性。从功能特性来看，轮胎部分采用了交错式的块状防滑胎纹设计，胎纹的凹凸结构能够有效增加轮胎与接触面的摩擦力，即便在略有灰尘的光滑桌面、竞赛专用PVC场地表面，也能保持足够的抓附性能，减少动力损耗；轮毂部分采用多辐条式的镂空结构设计，在保证整体结构强度的前提下尽可能降低了轮体自身重量，减少行走过程中的转动惯量，提升电机驱动的响应速度，同时亮蓝色的轮毂配色也具备较好的视觉辨识度，适配爱好类机器人的外观设计需求。在设计思路上，该轮体采用了尺寸精准的适配结构，轮体中心预留了标准的电机轴安装位，可直接匹配常规小型直流减速电机的输出轴尺寸，无需额外制作复杂的转接零件即可完成安装；设计过程中重点优化了轮胎与轮毂的配合结构，保证两者装配后不会出现相对转动，避免动力传递过程中出现打滑卸力的问题，同时针对爱好者制作过程中可能出现的电机尺寸微调需求，轮毂的安装位预留了少量的适配余量，使用者仅需简单调整适配结构的接收端尺寸，即可匹配不同规格的常用小型驱动电机，降低了爱好者的二次加工难度。在外形尺寸与安装边界方面，该轮体的轮胎直径为65毫米，整体宽度适配小型机器人底盘的安装间距，轮体安装后不会与底盘结构、周边传感器安装位产生干涉；轮毂的辐条结构经过受力优化，在承受小型机器人整机重量的情况下不会出现结构变形，轮胎采用软质接触的设计思路，行进过程中可以吸收少量地面颠簸带来的震动，提升机器人上搭载的传感器、控制板等电子元件的运行稳定性，整体安装边界紧凑，能够适配绝大多数100mm-200mm尺寸区间的小型轮式机器人底盘安装要求，无需对底盘结构进行大幅度改动即可完成替换或装配。
