四旋翼固定臂航拍飞行器结构设计

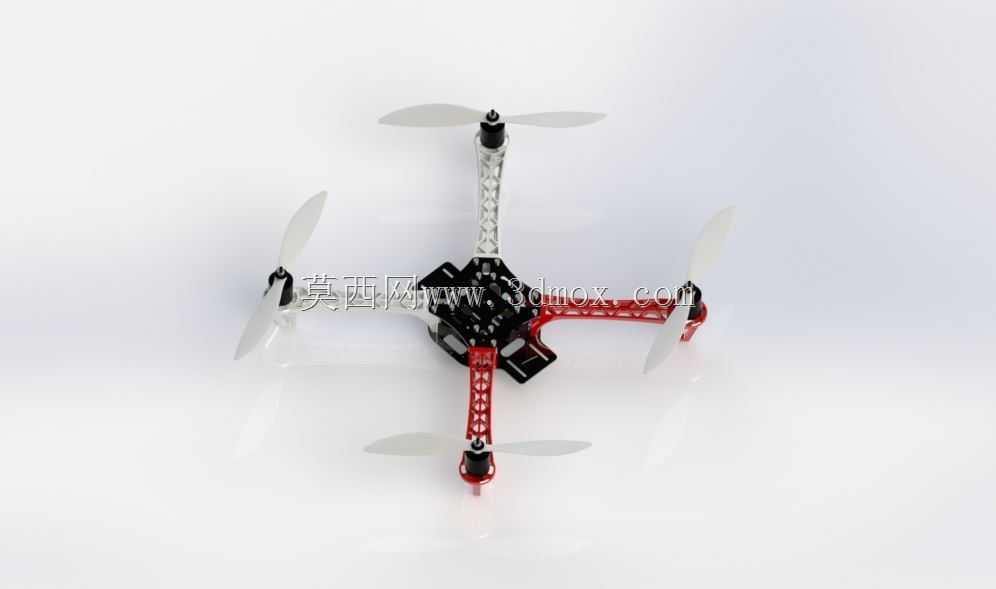

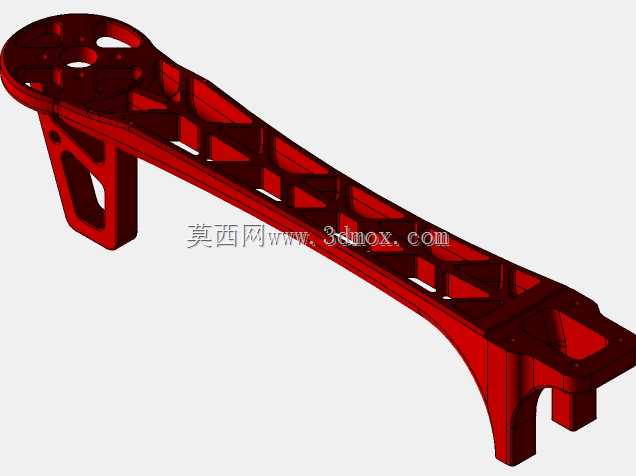

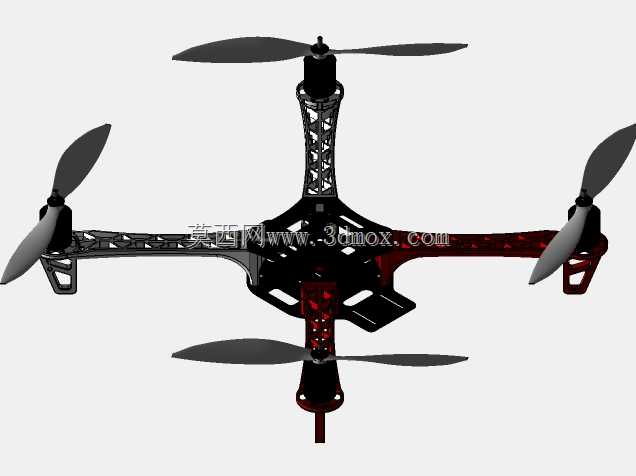

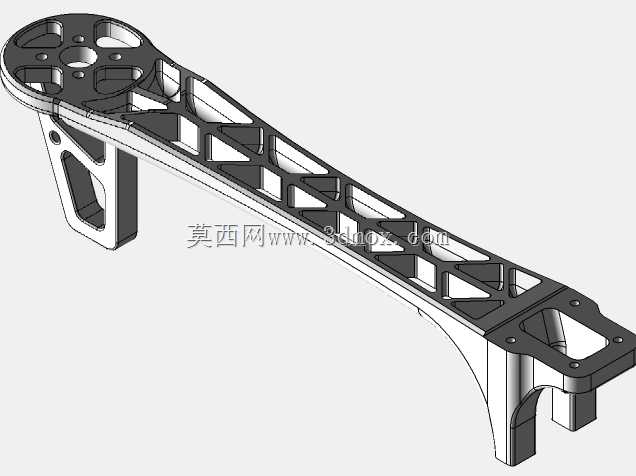

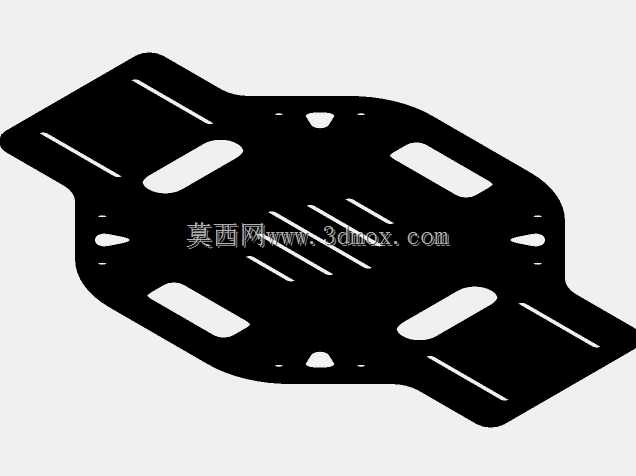

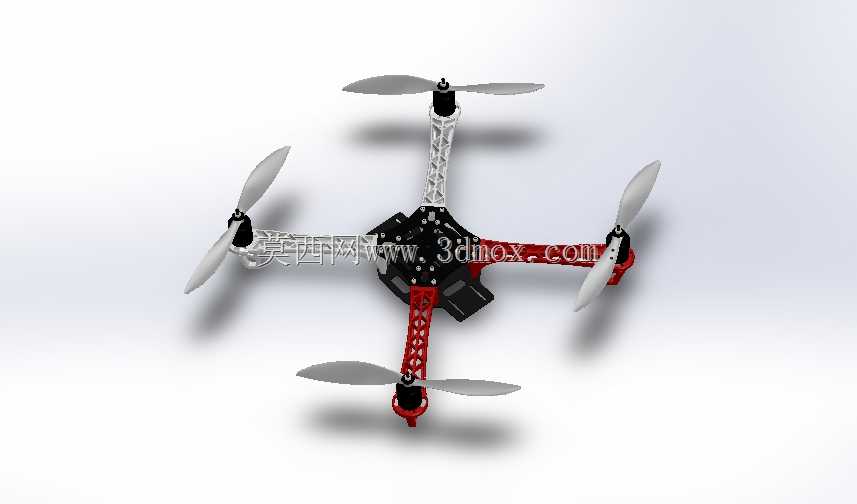

这款四旋翼飞行器主要面向低空航拍、小型作业载荷搭载、航模爱好者DIY改装以及校园科创教学场景使用，可作为低空影像采集、简易环境监测、轻量物资短途投送的空中载体，适配民用消费级低空作业的多数轻量化需求，能够在开阔无强电磁干扰的空域完成稳定悬停、定高飞行、定向巡航等基础飞行动作。整体采用X型机架布局，四组机臂呈中心对称分布，相邻机臂夹角为90度，这种布局能够让四个旋翼产生的升力均匀作用于机身中心，大幅提升飞行过程中的姿态稳定性，降低飞控系统的姿态校准难度，同时对称结构也能让单组动力的输出偏差更容易被飞控算法补偿，减少飞行侧翻、偏航的风险。机臂部分采用两种配色的镂空桁架结构设计，这种结构在保证机臂结构强度、抵抗旋翼转动产生的振动形变的前提下，尽可能降低了机架自身的重量，能够有效提升整机的载荷冗余与续航表现；其中两组机臂采用浅色镂空结构，另外两组采用红色镂空结构，配色区分能够帮助飞手在目视飞行时快速判断飞行器的机头朝向，降低远距离目视操控时的方向判断失误概率。动力端采用两叶螺旋桨设计，对角位置的螺旋桨旋向相反，通过不同旋翼的转速差实现飞行器的升降、前后、左右以及偏航动作，螺旋桨与机臂末端的电机安装位精准匹配，安装后桨叶转动平面与机臂保持平行，避免转动过程中出现桨叶擦碰机臂的风险。机身中心区域为飞控、电池、电调以及载荷的安装仓，安装平面预留了标准化的螺孔位，能够适配主流消费级飞控板、锂电池以及小型航拍相机的安装需求，中心仓的布局充分考虑了整机重心匹配，所有核心部件的安装位置均围绕机架几何中心排布，避免重心偏移导致的飞行功耗增加、姿态不稳问题。整机的安装边界充分考虑了便携性需求，机臂末端到中心的距离经过优化，既保证了旋翼转动时不会产生气流互相干扰的问题，也不会让整机尺寸过大导致携带不便，机臂与中心仓的连接位置采用快拆结构设计思路，日常收纳时可以快速拆卸机臂减小收纳体积，外出作业时能够快速完成组装调试。机架的所有棱角位置均做了圆弧过渡处理，既能够降低飞行过程中的风阻，也能避免组装、飞行过程中尖锐棱角划伤操作人员，同时结构设计上预留了足够的减震空间，能够通过加装减震球降低电机转动产生的振动传递到中心仓的载荷上，提升航拍影像的清晰度与传感器数据的准确性。
