带防护圈四旋翼航拍无人机结构设计

这款带全包式防护圈的四旋翼无人机，主要面向室内近景航拍、青少年科创教学、狭小空间巡检三类核心应用场景，可在人员密集的室内展馆、办公区域、教学课堂安全飞行，也能完成管道内部、设备夹层等狭窄空间的近距离探查作业，避免旋翼剐蹭造成设备损坏或人员受伤。

从实际用途来看，该机型可搭载微型高清摄像头完成低空近距影像采集，适配室内活动跟拍、教学演示飞行、小型设施巡检等轻量化作业需求，相比无防护的常规四旋翼机型，其全包式旋翼护圈可在发生碰撞时吸收冲击能量，既保护旋翼与电机不受磕碰损坏，也能避免高速旋转的桨叶接触人体造成划伤，大幅提升低空近人飞行的安全系数。

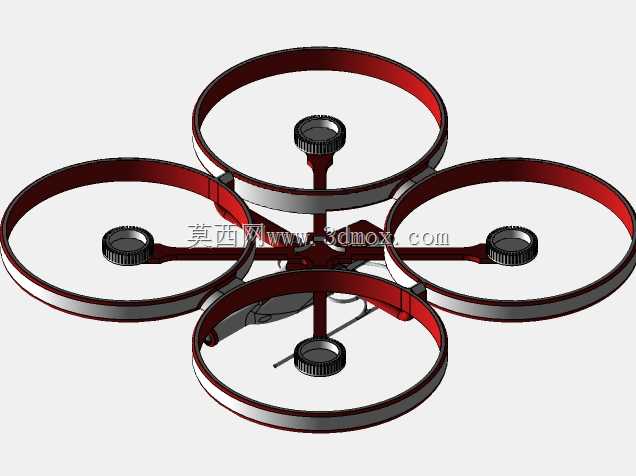

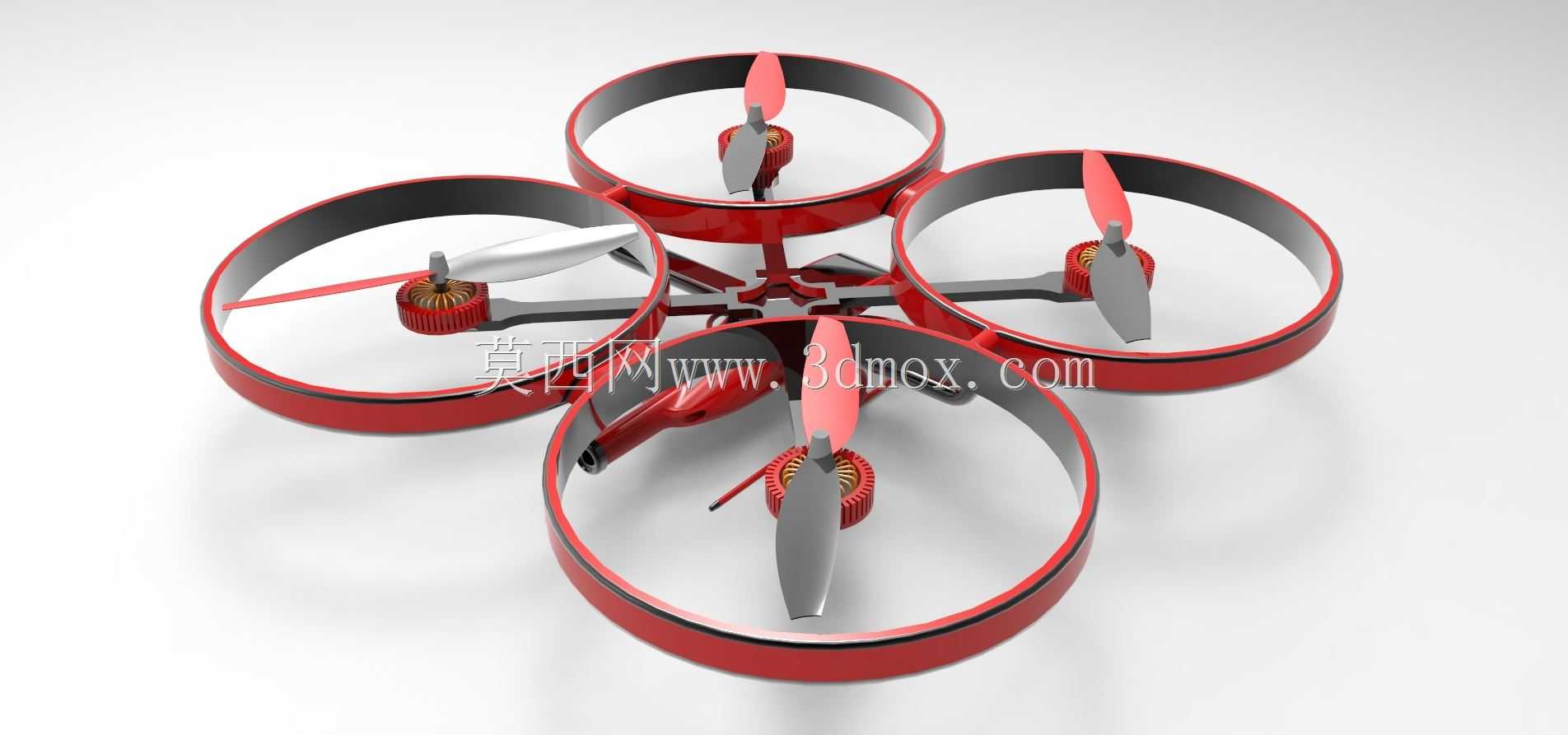

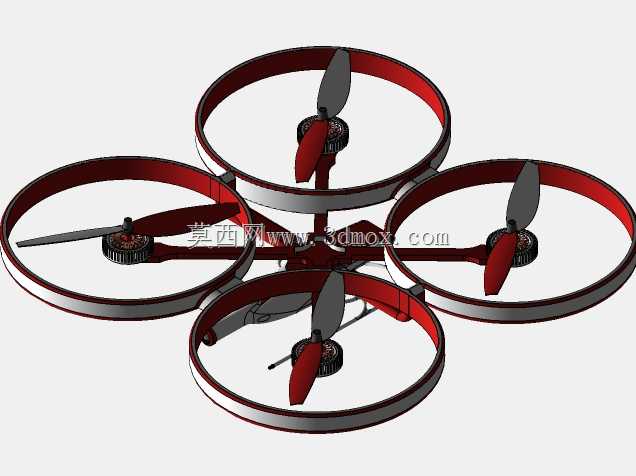

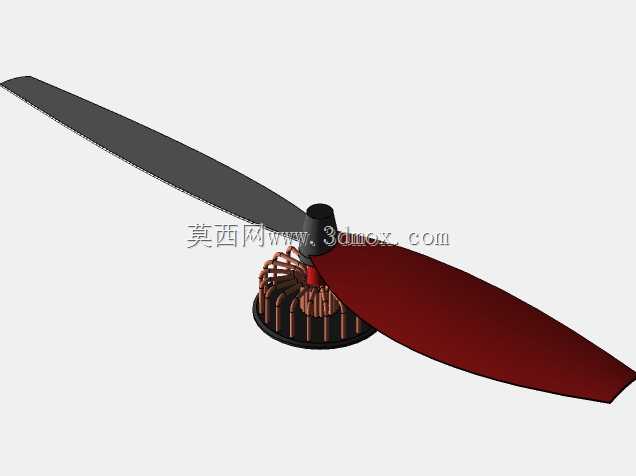

产品功能特性上，四个旋翼呈十字对称布局，每个旋翼外侧都设置了环形全包防护圈，防护圈与机臂采用一体化连接结构，飞行过程中任意角度接触障碍物都不会直接触碰桨叶；动力系统采用独立的无刷电机直驱桨叶设计，搭配正反桨配对的动力组合，抵消旋翼旋转产生的反扭矩，保障飞行姿态稳定；机身中心预留了飞控板、电池、摄像模块的安装位，走线槽沿机臂内部延伸至各个电机位置，既避免线材外露干扰气流，也能降低飞行过程中线材剐蹭障碍物的风险。

设计思路层面，整机以安全防护为核心出发点，将旋翼的旋转范围完全纳入环形护圈的包裹边界内，护圈采用轻量化高强度的工程塑料材质，在保证抗冲击强度的同时尽可能降低机身自重；四个护圈之间通过十字形机臂连接为整体结构，中心机身区域做了下沉式设计，降低整机重心位置，提升飞行过程中的姿态稳定性；桨叶采用快拆式安装结构，无需额外工具即可完成桨叶更换，日常维护更加便捷。

外形尺寸与安装边界方面，整机为正十字对称结构，对角两个防护圈的外沿间距控制在200毫米以内，属于微型无人机范畴，可轻松穿过直径220毫米的狭窄通道；防护圈的轴向宽度略大于桨叶的旋转高度，确保桨叶旋转时上下端面都不会超出护圈的防护范围；中心机身的安装平面预留了标准的螺孔位，可适配主流的微型飞控、2S锂电池与轻量化摄像模块，电池仓采用滑入式卡扣设计，更换电池时无需拆解机身结构；机臂与防护圈的连接位置做了圆弧过渡处理，既减少飞行过程中的气流阻力，也能避免尖锐边角在碰撞时造成二次损伤。
