带挂钩拉伸弹簧三维结构设计

带挂钩的拉伸弹簧是工业领域应用极为广泛的弹性储能构件，这类构件常被用于各类需要提供复位拉力、张紧缓冲、载荷传递的场景中，小到日用五金的柜门回弹、健身器材的阻力提供，大到工业自动化设备的张紧机构、农用机械的复位结构、交通运输装备的连接件限位，都能见到这类带钩拉伸弹簧的身影。它的核心功能是在承受轴向拉伸载荷时，通过自身簧丝的弹性变形储存弹性势能，当外加载荷撤除后能够快速带动相连构件回到初始位置，同时可以在设备运行过程中吸收振动冲击能量，避免刚性连接带来的构件磕碰损坏，保障设备运行的稳定性与结构件使用寿命。

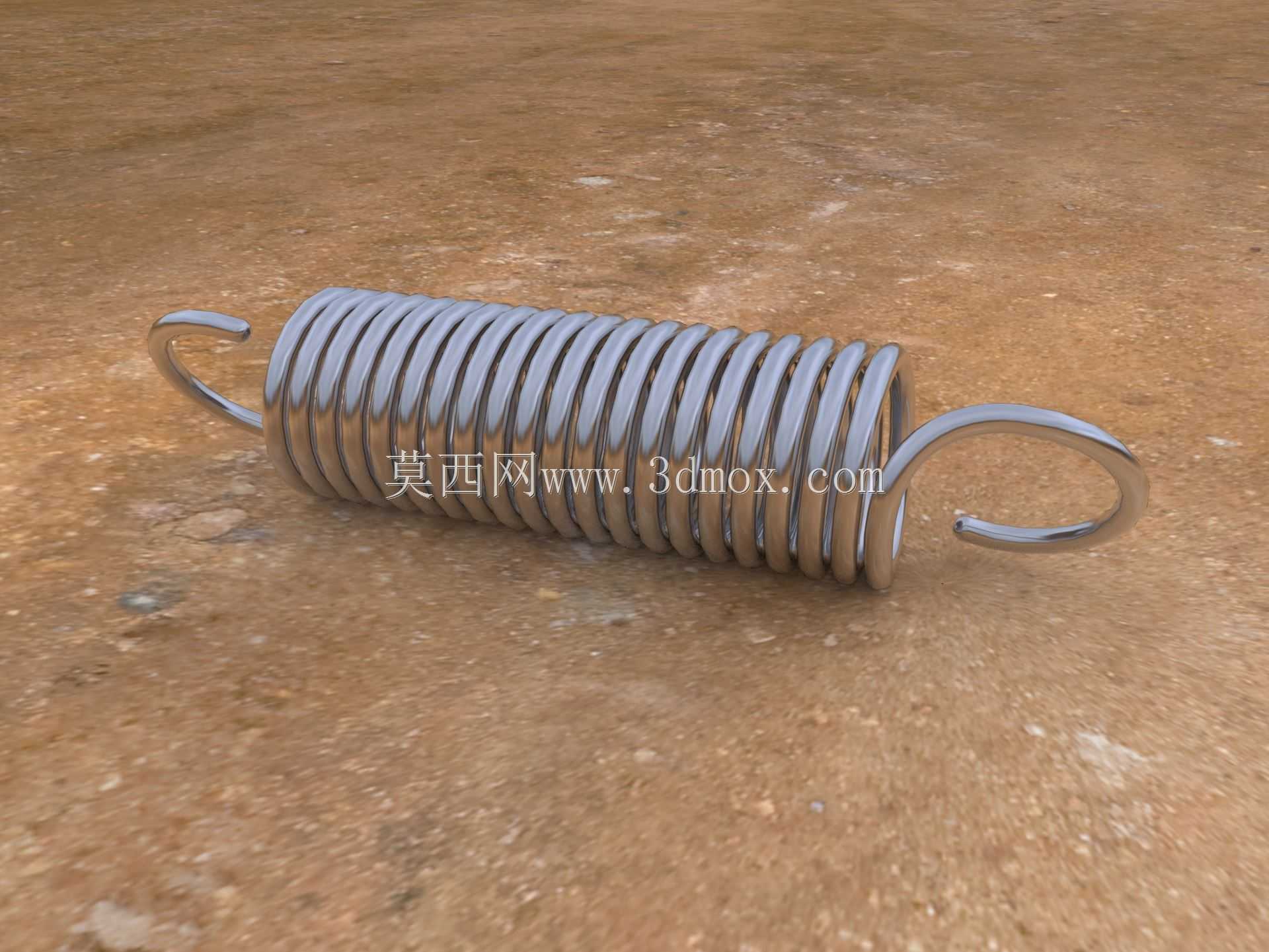

本次设计的带钩拉伸弹簧，主体采用等节距圆柱螺旋结构，这种结构的优势在于受力均匀，在额定拉伸行程内弹性系数保持稳定，不会出现刚度突变导致的拉力失衡问题。两端的挂钩采用与簧丝同直径的金属线材一体弯折成型，挂钩为闭合圆环结构，弯折处做了平滑圆弧过渡，既避免了应力集中导致的挂钩根部断裂问题，也能在安装时快速套入对应安装位的销轴、挂孔中，无需额外配置连接紧固件，大幅降低装配复杂度。

设计过程中首先根据目标应用场景的额定拉力、最大拉伸行程确定簧丝直径、弹簧中径、有效圈数等核心参数，确保弹簧在最大拉伸长度下的切应力处于材料许用应力范围内，避免出现塑性变形无法复位的问题。两端挂钩的开口尺寸、圆环内径严格匹配常规安装销轴的直径范围，安装边界适配多数通用设备的挂装间距，无需对设备原有安装位做二次改造即可直接替换使用。簧圈之间在自由状态下保持紧密贴合，无明显间隙，避免设备运行过程中簧圈之间出现窜动产生异响，同时也能减少灰尘、碎屑进入簧圈缝隙造成的卡滞问题。整体表面做光滑抛光处理，既可以降低簧圈之间相对滑动的摩擦损耗，也能提升构件的抗锈蚀能力，适配多工况下的长期使用需求。
