教学实训用简易数控变速传动结构设计

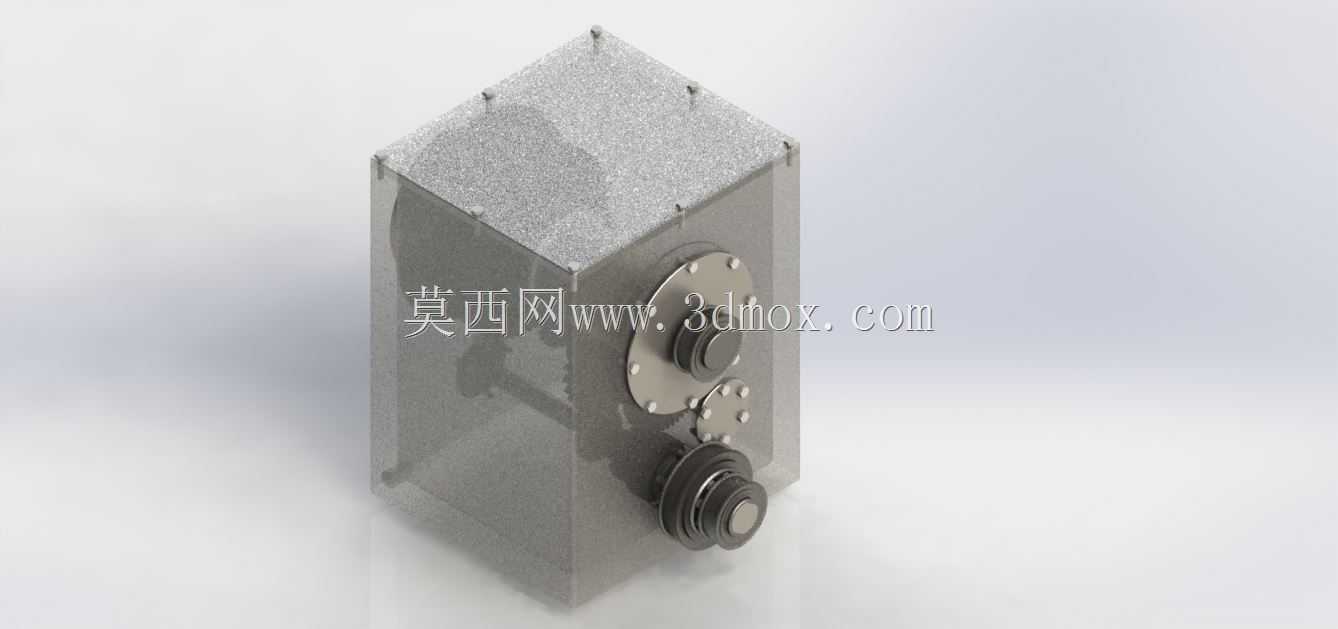

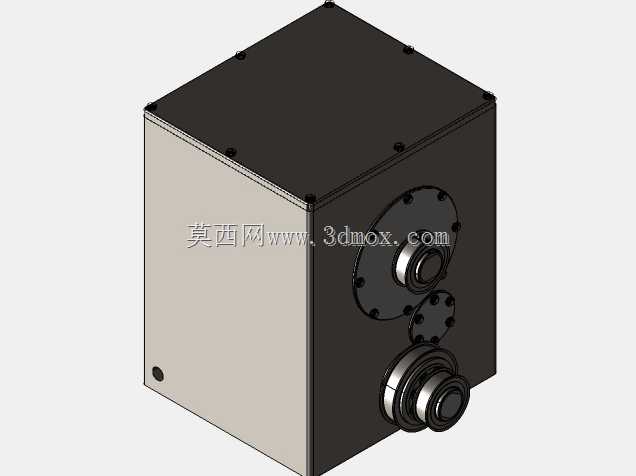

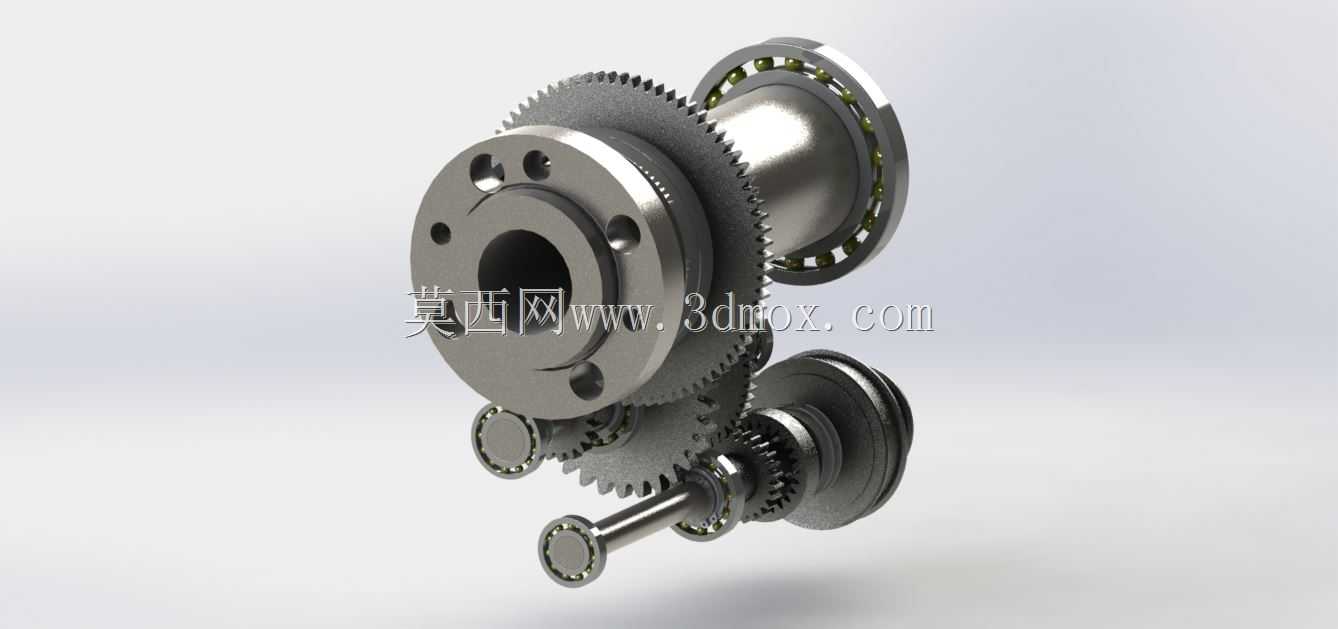

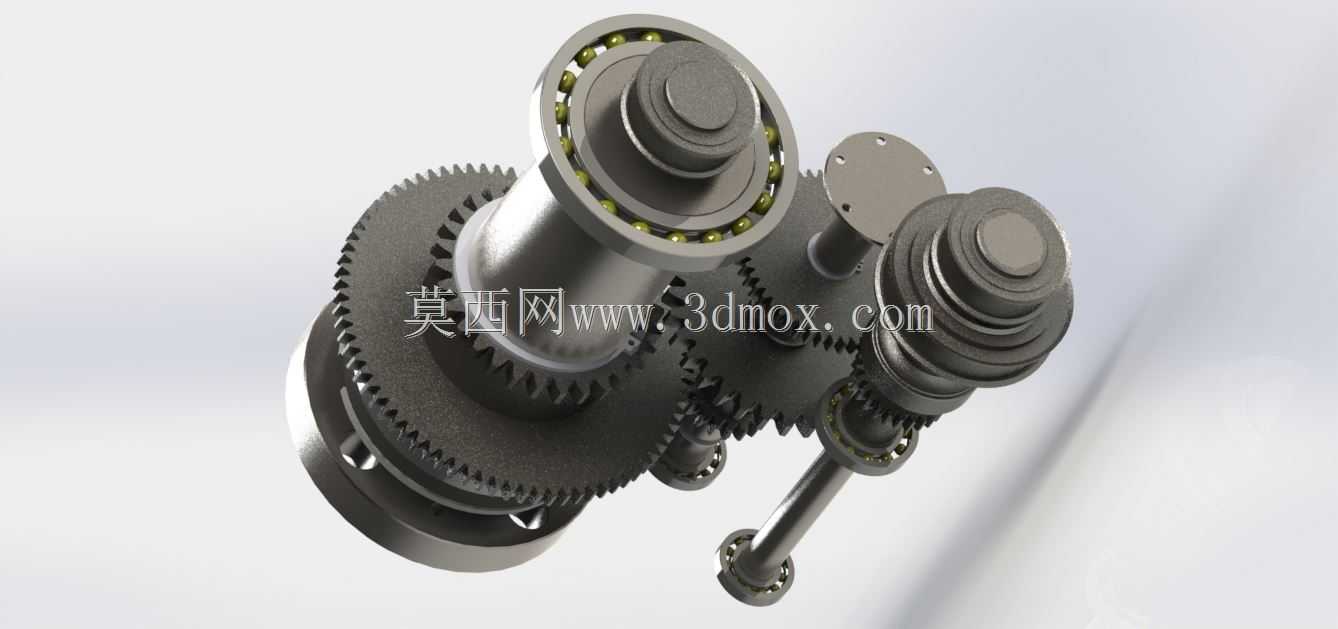

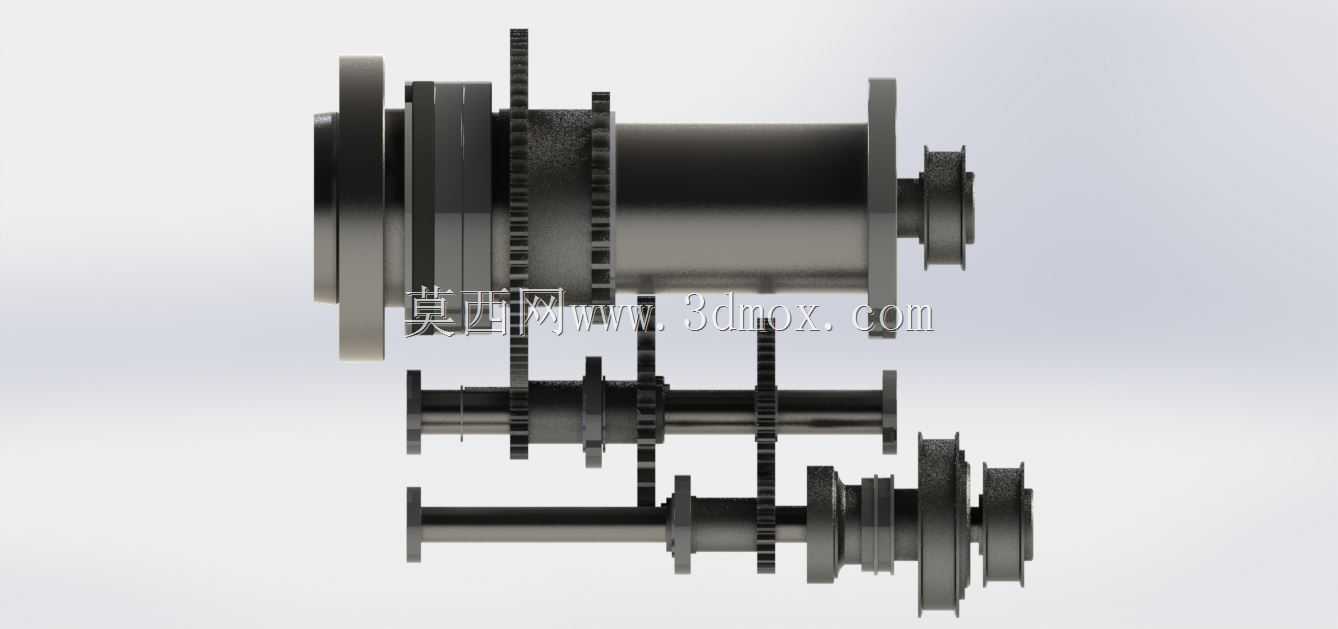

这款简易数控变速传动结构，主要面向职业院校机械类专业实训教学、小型非标数控设备改造、桌面级数控加工装置动力传输场景使用，能够在低负载数控进给、小型回转工位驱动等场景下完成多档位转速扭矩匹配，解决小型数控装置中动力源输出特性与执行端负载需求不匹配的问题，帮助学习者直观理解数控设备中变速机构的传动逻辑与装配关系。从实际用途来看，该结构可承接伺服电机或步进电机的动力输入，通过不同齿数齿轮的啮合切换，实现多档位转速输出，适配小型数控车床进给轴、桌面数控铣床主轴、教学用数控演示平台的动力传输需求，在低负载工况下能够稳定传递扭矩，避免动力源直接驱动执行端时出现的扭矩不足、转速区间不匹配的问题，同时可作为机械装配实训的实操载体，让学习者完成齿轮啮合间隙调整、轴承预紧、轴系同轴度校准等核心技能训练。从功能特性来看，该结构采用定轴齿轮传动布局，搭配深沟球轴承作为轴系支撑，传动过程中动力损耗低，档位切换逻辑清晰，各级齿轮的模数、齿数经过匹配计算，能够覆盖常用小型数控设备的转速输出区间，输入轴与输出轴的位置布局紧凑，可有效缩减传动单元的整体占用空间，轴系两端采用轴承定位结构，能够承受传动过程中的径向载荷，保证齿轮啮合过程中不会出现偏载、打齿的问题，带轮结构的输入端设计可兼容带传动与直连两种动力接入方式，适配不同安装场景的动力源布局需求。从设计思路来看，该结构优先考虑传动逻辑的直观性与装配的便捷性，将各级传动齿轮、支撑轴承、传动轴、连接端盖都做了外露式布局设计，没有设置复杂的封闭箱体外壳，既能够让观察者清晰看到每一级齿轮的传动路径、啮合状态，也降低了装配与调试的难度，适合教学场景下的拆解与复装操作；齿轮参数选择上采用通用标准模数，所有传动件都可采用常规机械加工方式制作，不需要特殊定制加工，降低了制作与维护成本；轴系的定位台阶、轴承安装位都按照标准公差设计，能够保证装配后的同轴度要求，减少传动过程中的振动与噪音。从外形尺寸与安装边界来看，该传动结构整体采用立式紧凑布局，输入端与输出轴呈平行轴排布，整体轮廓尺寸适配桌面级设备的安装空间，底部预留有标准化的安装孔位，可直接固定在型材机架或设备安装平台上，输入端的带轮安装位、输出端的轴连接位都采用通用标准尺寸，可直接匹配常规规格的同步带、联轴器等传动连接件，不需要额外做转接加工，安装时仅需要保证输入轴与动力源输出轴的平行度、输出轴与执行端的同轴度即可完成装配，不需要复杂的现场调整工序，能够快速集成到小型数控设备或教学实训平台中。
