带滑动离合结构的多轴齿轮变速装置

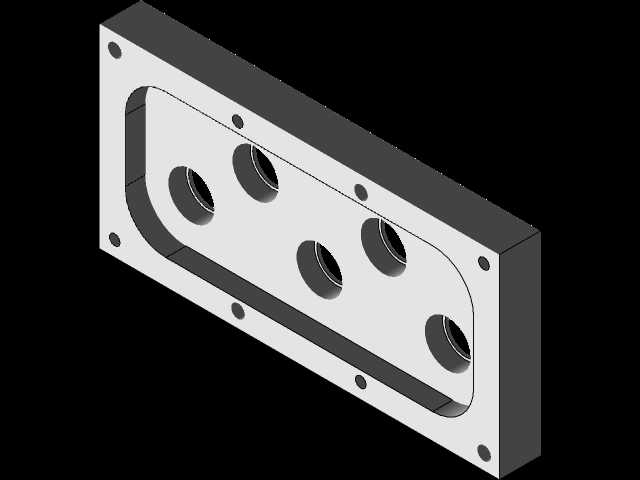

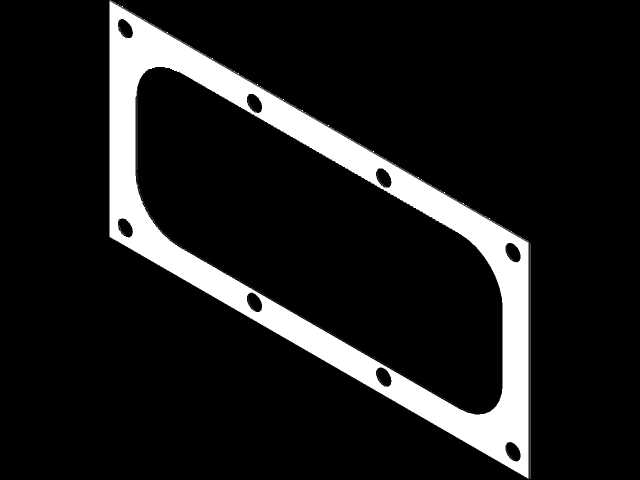

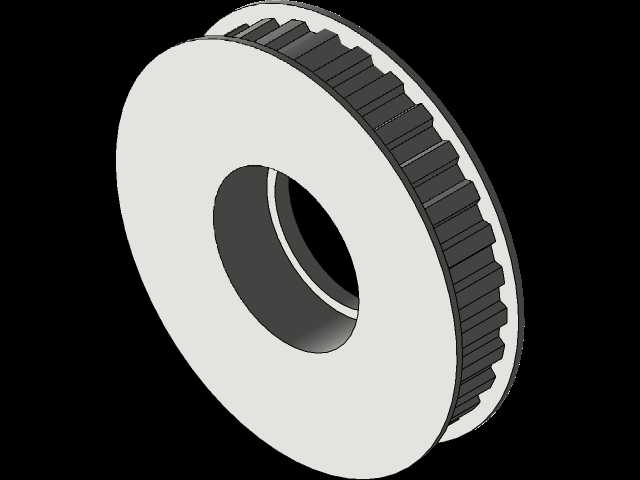

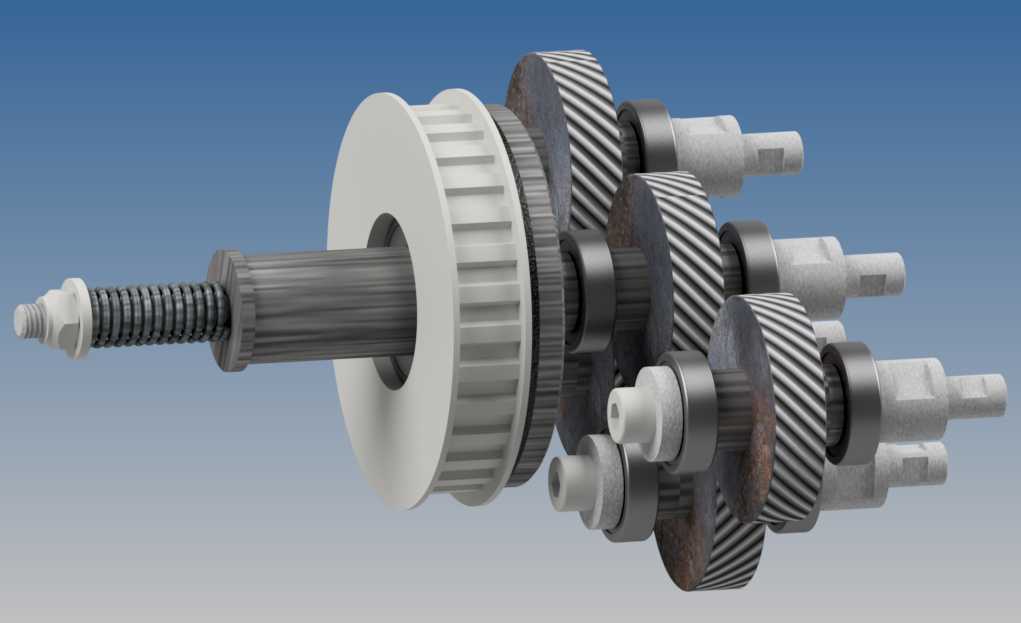

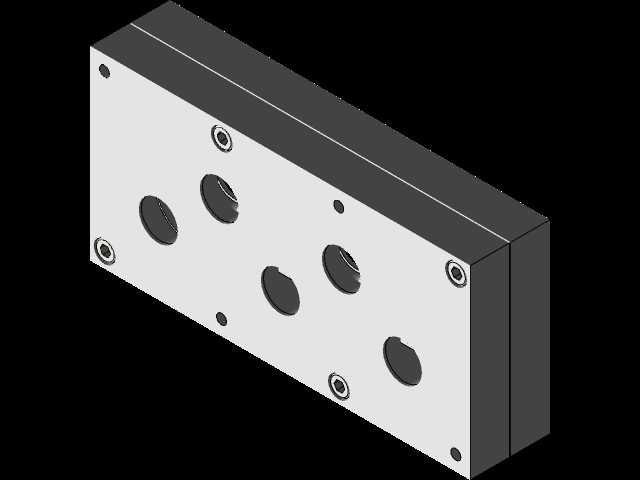

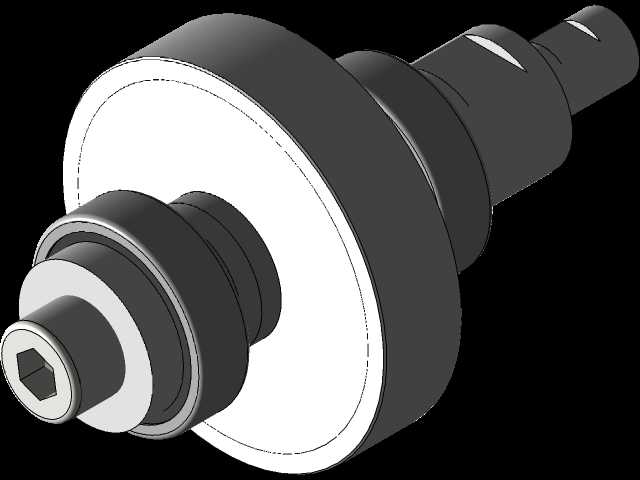

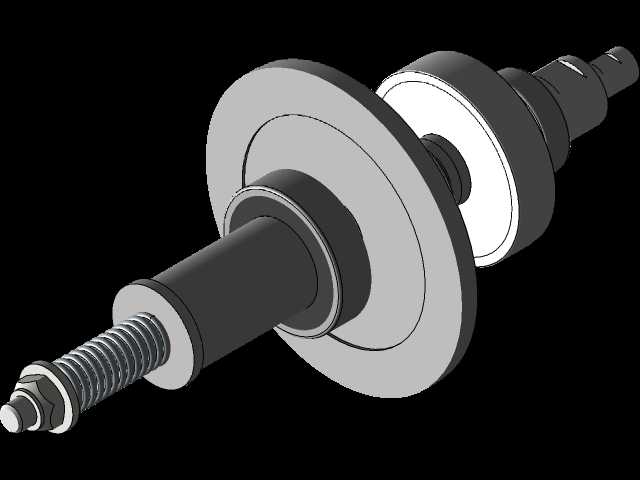

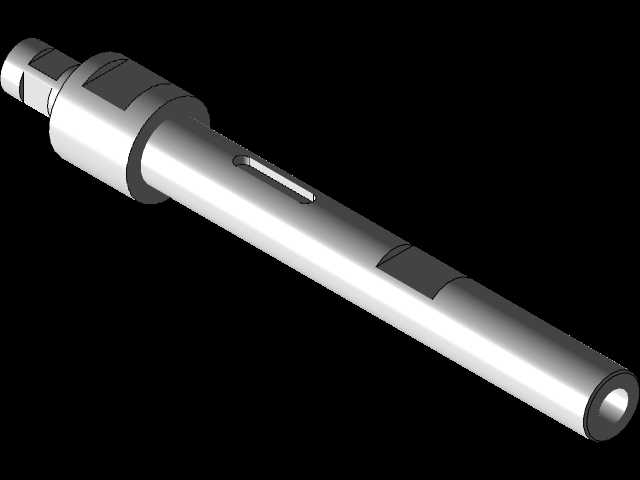

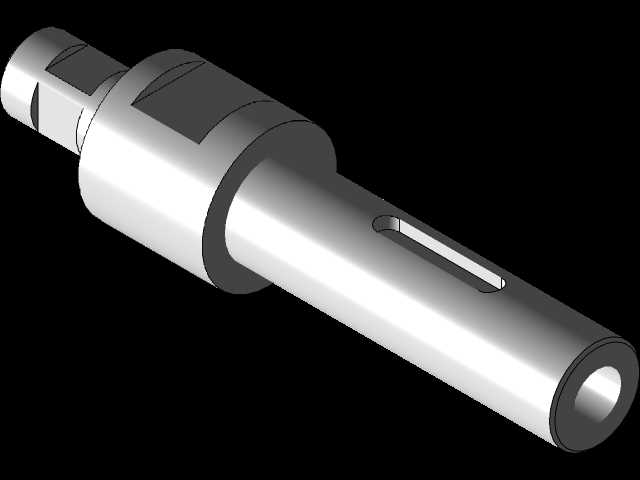

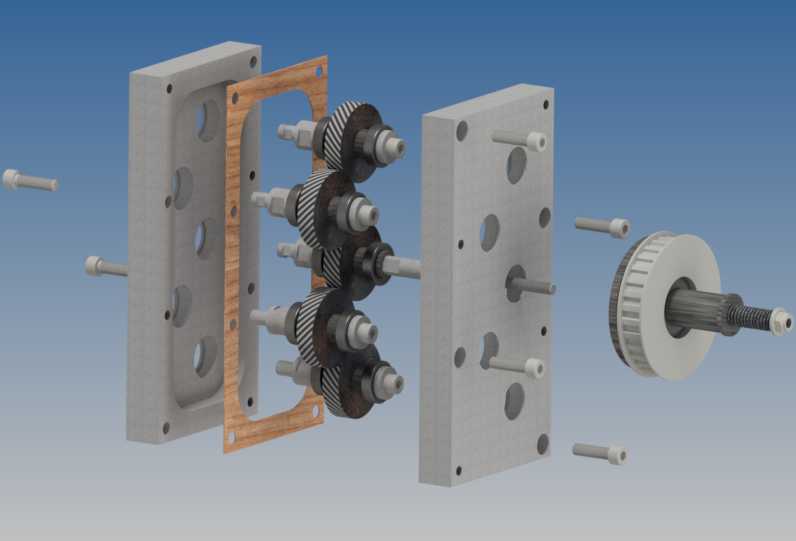

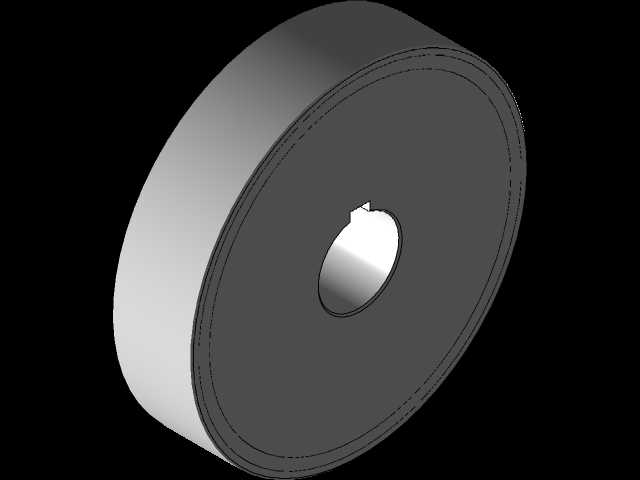

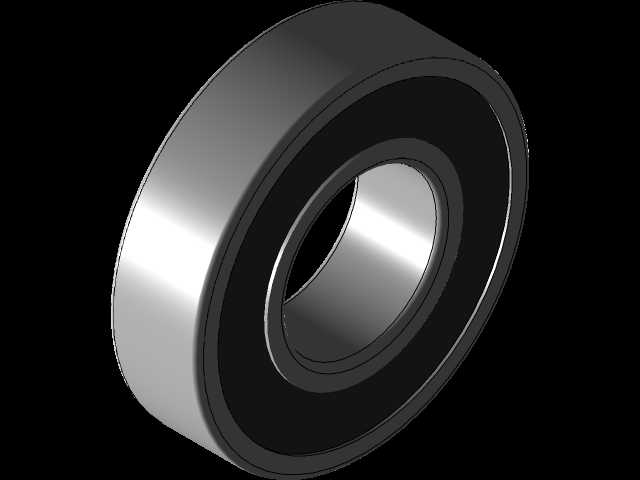

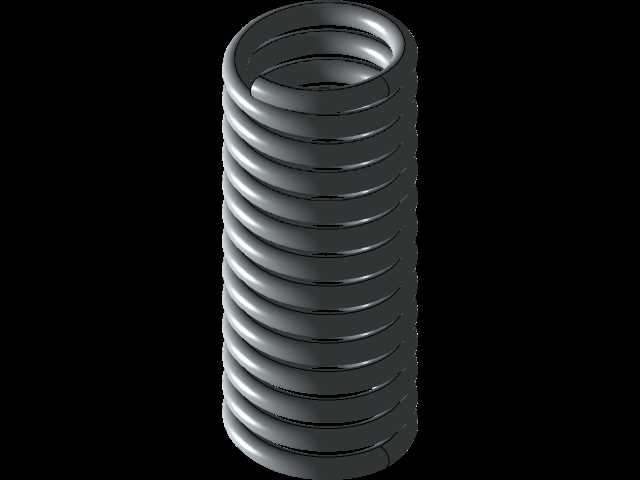

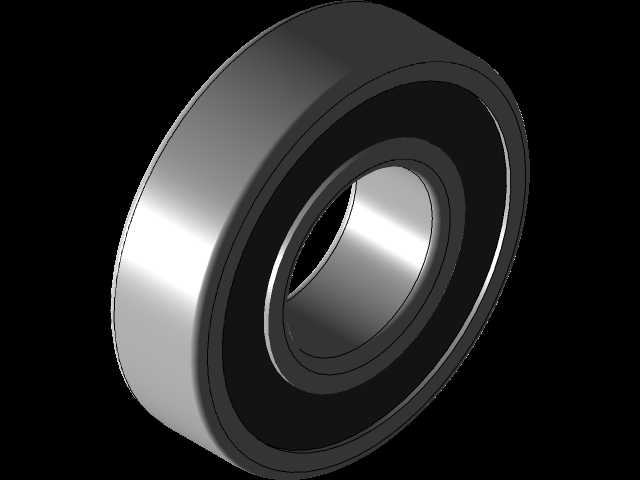

这款多轴变速装置主要面向贴标设备的动力传输场景设计，为贴标工位的上下海绵辊输送机构提供匹配的动力输出，解决贴标作业中输送段同步运转需求与偶发过载防护的核心矛盾。在实际产线运行中，贴标工序需要输送辊保持稳定的同步转速，保证标签粘贴位置精准、无偏移褶皱，但当输送段卡入异物、标签卷卡滞时，刚性传动结构极易出现齿轮崩齿、辊轴变形甚至驱动电机烧毁的问题，这款带滑动离合器的变速结构正是针对这一痛点开发。装置的输入端带轮集成了滑动离合结构，可提供0至110oz的扭矩传输阈值，当负载扭矩超过设定阈值时，离合结构会自动打滑切断动力传输，避免过载对传动部件与驱动端造成损伤，待卡滞故障排除后可自动恢复正常传动，无需额外拆解复位。传动端采用多输出轴布局，可同时为多组输送辊提供动力输出，其中部分轴系设置为反向转动，匹配上下对置海绵辊的输送转向需求，无需额外增加换向齿轮组，简化了整体传动链路。齿轮部件采用螺旋齿形设计，相比直齿结构啮合重合度更高，传动过程中冲击更小、运转噪音更低，可适配油脂润滑的工况，长期运行无需频繁维护。整体结构的加工工艺适配常规手动铣床与手动车床即可完成全部零件加工，无需特殊定制加工设备，生产制造成本可控。设计过程中针对齿轮建模采用了参数化关联设计逻辑，未对单个轮齿进行单独建模，而是通过旋转腔特征匹配齿轮的质量参数，在图纸中通过参数关联自动生成中径、齿根直径等关键尺寸，齿轮外径处设置有图形图案特征，可直观显示斜齿轮的齿部外观，啮合间隙的标识参考了螺纹指示图案的设计逻辑，方便加工人员快速识别齿向与啮合参数。整体采用分体式箱体结构，两侧箱体通过螺栓连接，中间设置密封衬垫，既保证箱体的密封性能防止润滑脂泄漏，也方便后期拆解维护更换内部齿轮、轴系部件；安装边界上预留了对应输送辊的轴伸长度与安装孔位，可直接与贴标机的输送工位对接，输入端带轮的安装尺寸匹配常规驱动电机的输出轴规格，无需额外定制转接法兰，多输出轴的轴间距严格匹配上下海绵辊的中心距要求，安装时无需额外调整轴系位置即可保证齿轮啮合精度，降低现场安装调试的难度。
