Amarok摩托车上联板三夹结构设计

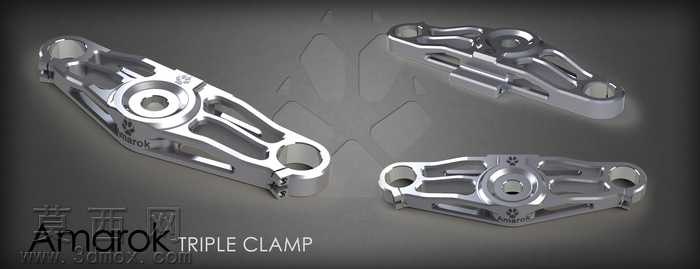

本作品为Amarok车型配套的三夹（摩托车上联板转向连板）三维设计模型，建模过程严格遵循机械零件设计的精度要求，以参数化建模思路完成全结构构建。建模阶段首先梳理三夹的核心功能逻辑：该构件作为转向系统的关键连接部件，需要同时承接方向把安装、前减震筒固定、转向轴定位的多重功能，因此建模时优先确定三个核心安装孔的中心距、同轴度、孔径公差基准，以基准轴、基准面为建模起点，通过草图绘制、凸台拉伸、切除拉伸完成基础实体构建。针对零件的轻量化设计需求，在保证结构强度的前提下，对非受力区域进行了镂空减重处理，所有镂空槽的边缘均做了等半径圆角过渡，避免应力集中问题，同时兼顾外观的流畅质感。材质设定阶段，为还原金属零件的真实质感，选用锻造铝合金材质参数，调整金属粗糙度、反射率、环境光遮蔽参数，让渲染效果呈现出哑光金属的细腻磨砂质感，安装孔内壁做了高光切削面的材质区分，还原机加工面的光洁效果，零件表面的品牌标识采用包覆特征制作，保证标识与零件曲面完全贴合，无拉伸变形问题。结构设计上充分考虑实际装配需求，三个安装位分别设置了对应的定位止口、螺栓过孔、锁紧卡槽，各安装面的平面度、安装孔的位置度均符合摩托车转向零件的装配公差要求，零件的壁厚分布经过受力模拟优化，受力集中的轴孔区域做了局部加厚处理，非受力区域通过镂空、薄壁设计降低整体重量，兼顾强度与轻量化表现。渲染阶段采用三点布光方案，主光勾勒零件的轮廓线条，辅光补全暗部细节，顶光突出金属表面的质感层次，背景选用深灰色渐变背景，让金属零件的轮廓与细节清晰呈现，多角度渲染分别展示了零件的正面、侧面、背面结构，清晰呈现各安装位的结构形态、镂空减重的布局设计、加强筋的走向分布，完整还原该三夹零件的设计细节与结构特点，可用于装配验证、结构展示、加工参考等场景。
