LG1394火线接口连接器三维结构设计

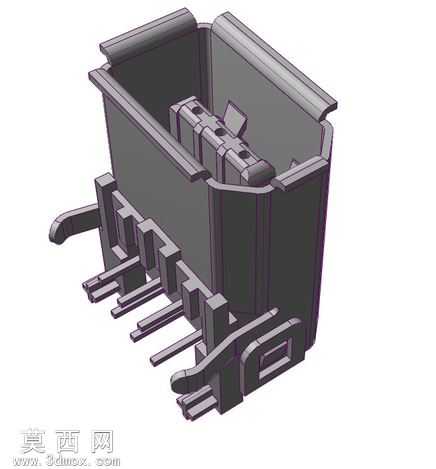

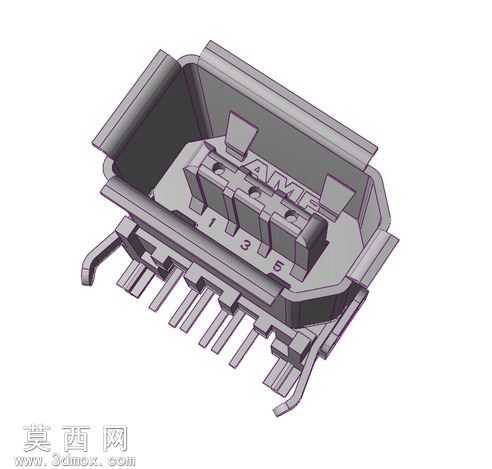

本作品为LG规格1394火线接口连接器的三维结构模型，建模过程围绕连接器实际量产的结构逻辑展开，首先通过基准平面定位确定接口的整体外轮廓尺寸，匹配标准1394火线接口的插接公差要求，先构建外部绝缘塑壳的主体结构：塑壳采用带导向滑槽的敞口式设计，两侧设置弹性卡爪结构，用于插接时与对端接口实现卡扣锁紧，避免使用过程中出现松脱移位的问题，塑壳外壁设置多道加强筋结构，既提升塑壳整体的结构强度，减少注塑成型后的形变概率，也能在装配时与设备面板的安装槽形成定位配合。内部接触端子部分按照差分信号传输的排布规则设计，每根端子设置固定段、接触段与焊接段三个功能区域，固定段嵌入塑壳内部的定位卡槽实现精准限位，避免端子在反复插拔过程中出现偏移，接触段采用弹性翘曲结构，保证插接时与对端端子的接触压力稳定，降低信号传输的接触阻抗，焊接段延伸出塑壳底部，适配电路板波峰焊的加工要求。建模过程中对所有卡扣、卡槽、端子避让位都做了拔模斜度处理，匹配注塑模具的开模要求，所有棱角位置都设置了工艺圆角，避免注塑件出现应力集中开裂的问题，同时也去除插接过程中可能划伤操作人员的锐边。材质设定上，外部塑壳采用阻燃PBT工程塑料，表面设置细咬花质感，呈现哑光深灰的工业塑胶质感，内部端子采用锡磷青铜基材，表面做镀镍镀金处理，渲染时还原金属接触件的光亮金属质感，同时区分不同结构部件的材质差异，清晰展现内部的装配层级关系。整体结构设计充分考虑连接器的实际使用场景，兼顾信号传输稳定性、装配便捷性与结构耐用性，所有配合尺寸都参照1394接口的行业通用规范设定，可直接用于接口结构验证、装配模拟或者相关产品的开发参考，模型完整还原了该款火线连接器从外部防护结构到内部接触端子的全部细节，没有冗余的结构特征，每一处造型都对应实际的生产或使用功能。
