摩托车脚踏启动杆及配套传动箱体结构设计

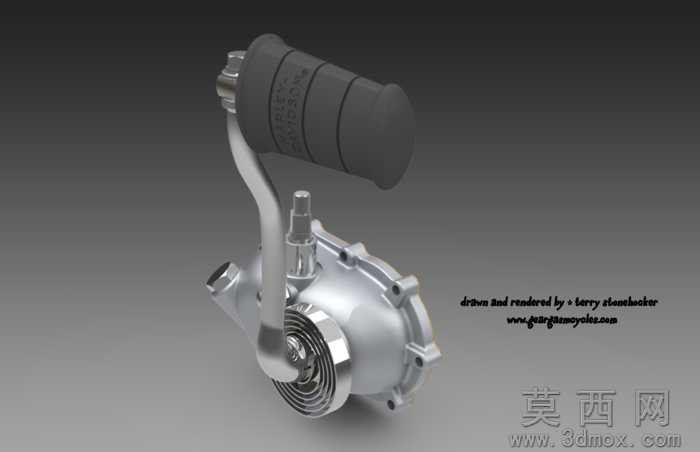

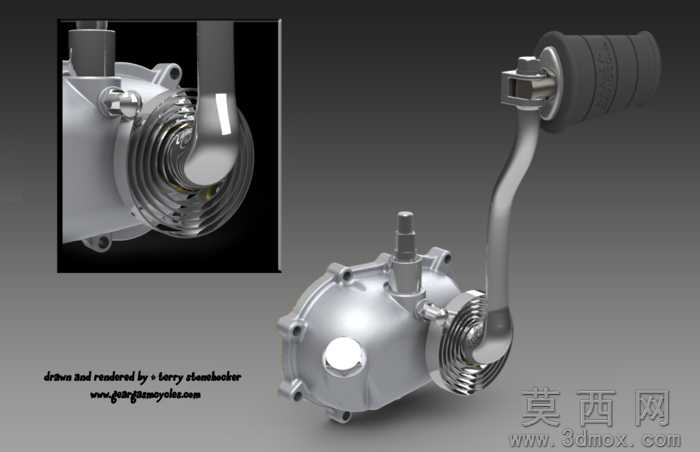

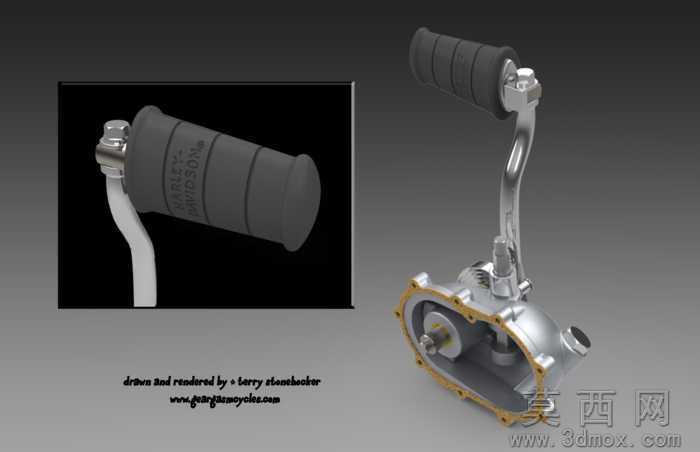

本模型完整还原了经典1952款四速摩托车的脚踏启动机构与配套传动箱体总成，建模流程遵循正向机械设计逻辑，首先完成核心传动接口的基准定位，依次绘制启动杆的踩踏段、弯曲传力段、花键连接段的轮廓草图，通过拉伸、扫掠、放样等特征生成实体结构，再对传动箱体的安装法兰、轴承座、密封槽等细节进行精细化建模，同步完成棘轮总成、底部密封端盖等配套零件的独立建模，最终按照实际装配关系完成所有零件的配合约束，还原真实的装配间隙与运动行程。参数设计层面严格参照复古摩托车的原厂尺寸规范，启动杆总长度适配人体工程学踩踏角度，花键连接段的模数、齿数匹配发动机启动轴的接口规格，传动箱体的壁厚、安装孔位间距完全对应实车安装标准，棘轮机构的啮合角度、回位弹簧的安装行程均经过运动仿真校验，可实现踩踏过程中动力单向传递、松开后启动杆自动回位的真实动作逻辑。渲染材质方面针对不同零件做了差异化处理，启动杆的金属杆身采用磨砂镀铬金属材质，踩踏橡胶套采用带防滑纹理的哑光橡胶材质，传动箱体采用铸铝哑光金属材质，表面还原了铸造工艺带来的细微颗粒质感，散热鳍片、紧固螺栓等细节部位做了金属倒角高光处理，整体渲染效果还原了老式摩托车金属部件的复古质感。结构原理上，整套机构依靠脚踏力带动启动杆绕花键轴转动，通过棘轮机构将单向扭矩传递给发动机曲轴，完成发动机的初始点火启动，传动箱体同时集成了变速传动、启动机构安装、润滑油密封等多重功能，内部预留了齿轮组、换挡机构的安装空间，完整还原了老式摩托车无电启动系统的机械启动逻辑。软件兼容层面，模型基于SolidWorks2010版本搭建完成，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接用于3D打印制作实体样件，不同格式的文件均保留了完整的零件分层与装配关系，不会出现特征丢失、装配错位等问题。研发教学应用层面，该模型可作为摩托车机械结构教学的直观演示案例，帮助学习者理解脚踏启动机构的动力传递逻辑、棘轮单向传动的工作原理，也可作为复古摩托车改装研发的参考基础，用于定制化启动杆的结构优化、传动箱体的改装设计，同时也可作为机械建模教学的练习案例，帮助学习者掌握复杂曲面扫掠、多零件装配约束、运动仿真校验的相关操作技巧。
