杜卡迪1100S摩托车后轮总成三维模型

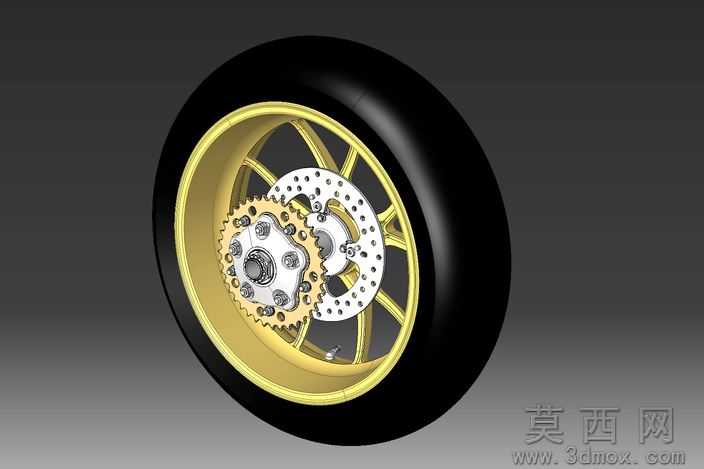

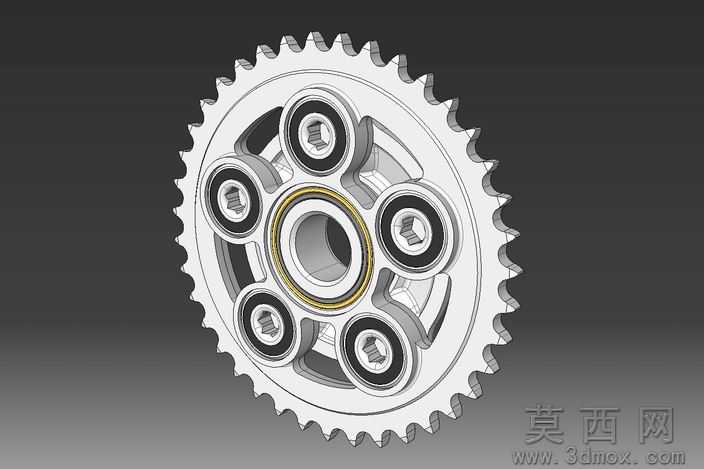

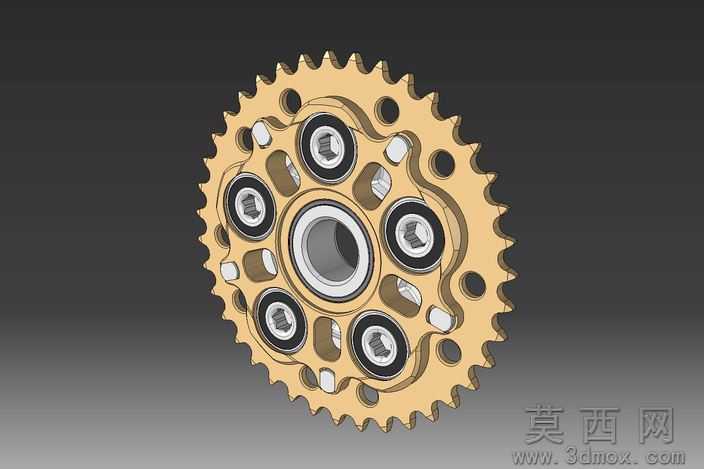

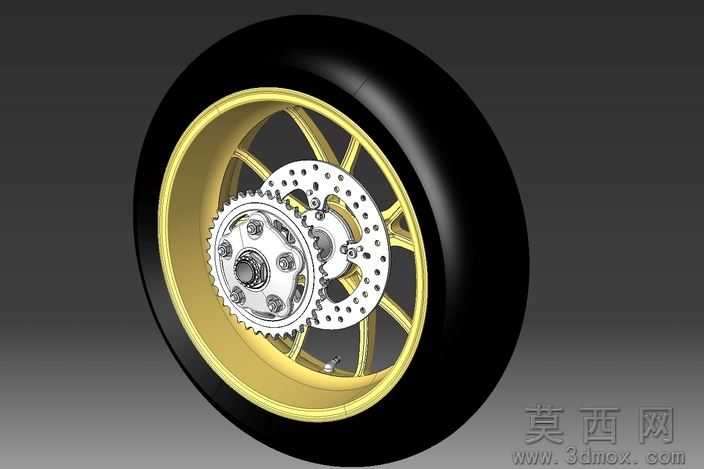

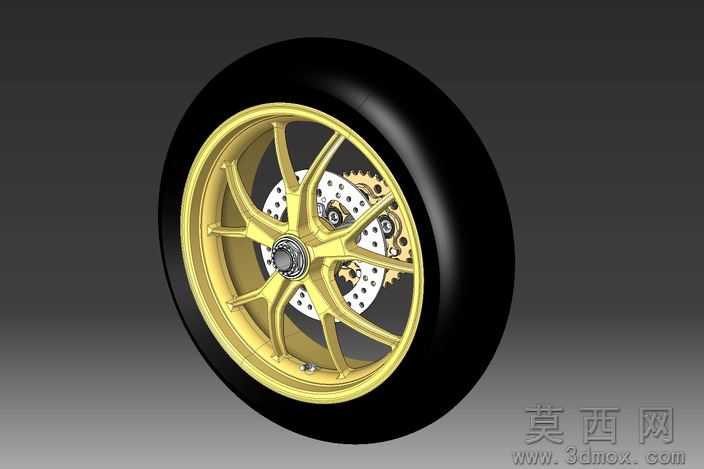

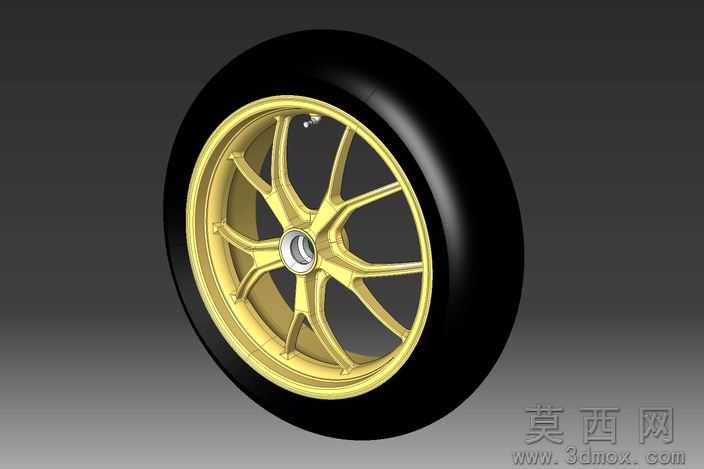

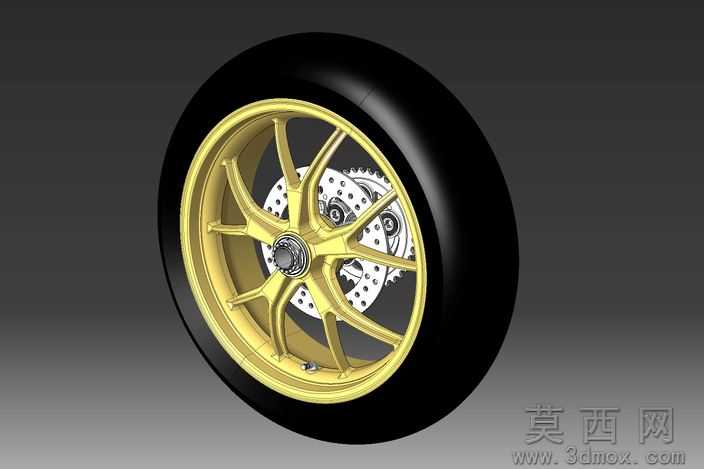

本模型为杜卡迪怪物1100S摩托车后轮总成，建模过程严格对照实车测绘数据开展，首先完成180/55R17规格轮胎的轮廓曲面构建，还原轮胎胎面花纹与侧壁标识细节，随后依次搭建金色辐条式轮毂、双浮动制动盘、525规格驱动链轮、轮毂轴承座、链轮缓冲座等核心部件，建模过程中对装配接口做100%真实还原，仅轮毂中心轴集成集线部位做近似简化处理，所有部件的装配约束完全匹配实车装配逻辑，无干涉错位问题。参数设计层面，模型完整还原两套链轮配置参数，其中OEM配套525钢制链轮重量为2.3公斤，适配改装的Renthal品牌520铝制链轮重量为1.6公斤，同品牌520轻量化链轮重量仅0.7公斤，同时标注配套倍耐力暗黑破坏神Supercorsa SC1轮胎重量为6.0公斤，所有部件的尺寸公差、配合间隙均参照摩托车后轮设计规范设定，可直接用于结构验证。渲染材质方面，轮毂采用亮面金色金属漆材质还原实车金色轮毂效果，制动盘做打孔通风不锈钢材质处理，链轮做镀锌钢与阳极氧化铝两种材质区分，轮胎采用哑光黑色橡胶材质并添加细微颗粒质感模拟真实胎面触感，缓冲橡胶块、固定螺栓等小部件也匹配对应材质属性，整体渲染效果高度还原实车后轮视觉特征。结构原理上，模型完整呈现摩托车后轮的动力传递与制动逻辑，发动机输出动力经链条传递至驱动链轮，链轮通过缓冲橡胶块将动力传递至轮毂，带动轮胎转动实现车辆行进，双浮动制动盘配合卡钳可实现高效制动，辐条式轮毂结构兼顾轻量化与结构强度，所有部件的连接关系、运动逻辑均与实车保持一致。软件兼容层面，模型提供STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，无需额外转换插件即可打开编辑，各部件均保留独立建模特征树，支持用户按需修改尺寸、调整材质、拆分装配。研发教学应用层面，该模型可用于摩托车底盘结构教学演示，帮助学习者理解后轮动力传递、制动系统的工作原理，也可作为摩托车改装设计的参考模型，用于链轮改装、轮毂配色方案验证，还可用于摩托车维修培训的结构拆解演示，辅助维修人员熟悉后轮各部件的装配关系与拆装流程，同时也可作为三维建模教学的综合案例，帮助学习者掌握复杂轮组类产品的曲面建模、装配约束、材质渲染技巧。
