带开关面板安装式IEC C14电源输入连接器

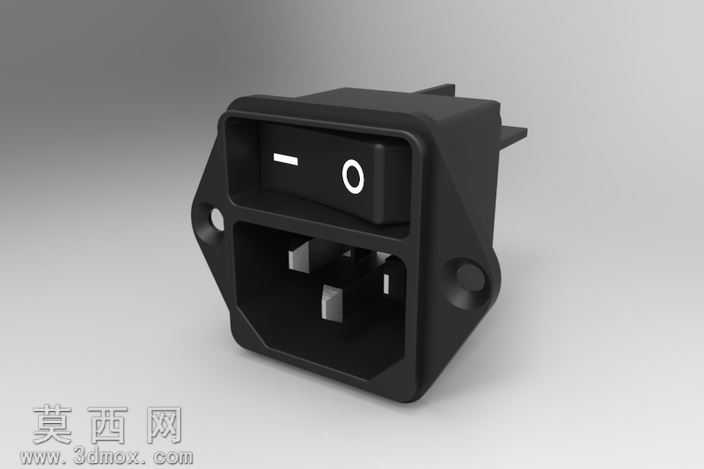

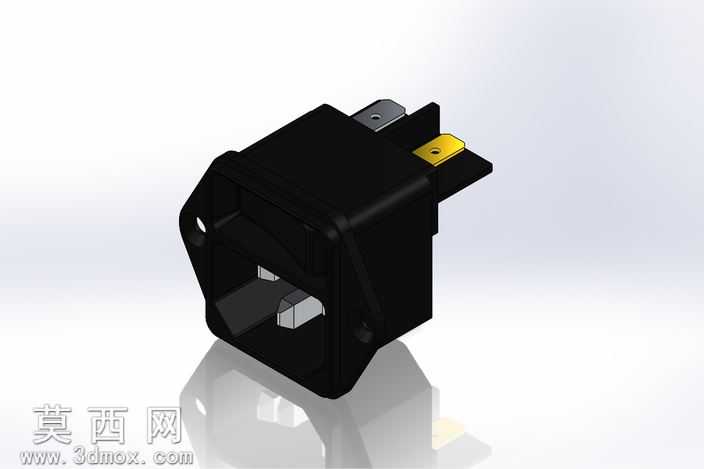

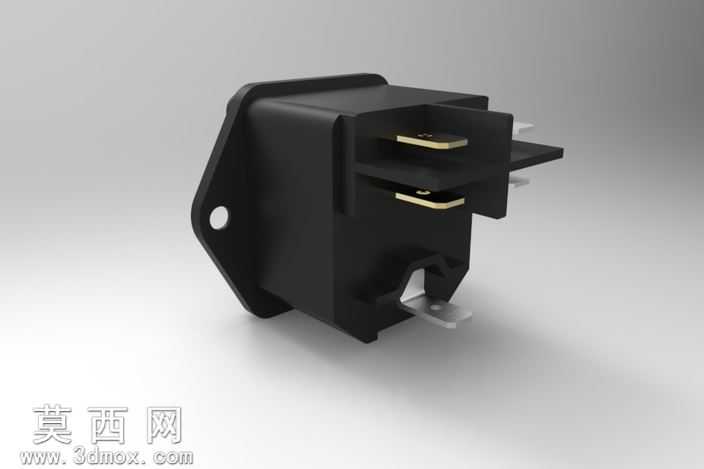

本模型为带开关一体式IEC C14电源输入连接器，采用SolidWorks进行全参数化三维建模，建模过程严格遵循Schurter同规格产品的实际尺寸公差标准，完整还原产品的每一处结构细节。建模初期先绘制连接器主体的安装法兰轮廓草图，通过拉伸凸台生成带固定安装耳的基座基体，安装耳处预留的沉头安装孔严格匹配面板安装的螺丝规格，孔位倒角、安装面的定位凸筋都做了精准还原，保证虚拟装配时可与标准机柜面板实现无干涉配合。上部船型开关区域单独建模，开关按键的O/I标识通过包覆特征实现，按键与基座的配合间隙控制在0.1mm，还原真实产品的按键活动空间，开关周边的防尘挡边结构也完整复刻，避免异物进入开关腔体。下部品字电源插口区域，按照IEC C14接口的标准尺寸绘制三个插片腔的轮廓，通过拉伸切除生成腔体结构，腔体内的防反插定位凸台、插片固定卡槽都做了细化处理，插片金属件单独建模后装配到对应卡槽，还原金属插片的倾斜角度与固定结构。材质渲染阶段，连接器外壳采用哑光黑色阻燃PC塑料材质，调整材质的粗糙度、漫反射参数还原工程塑料的磨砂质感，金属插片赋予抛光黄铜材质，添加轻微的反射效果模拟金属镀层的光泽，船型开关按键采用与外壳一致的黑色塑料材质，表面的标识做白色哑光印刷效果。整体渲染采用工作室柔和布光，主光源从侧上方打亮产品主体，辅光源补全暗部细节，添加柔和的地面阴影突出产品的立体轮廓，清晰展现连接器的整体外观与结构层次。设计上采用开关与电源接口集成化的结构，可同时实现电源输入与通断控制功能，减少设备面板的开孔数量，简化设备内部的接线流程，一体式的外壳结构提升了产品的绝缘防护性能，安装法兰的固定方式可保证连接器在设备面板上安装稳固，不易出现松动脱落的问题，适配各类需要市电输入的电子电气设备使用。
