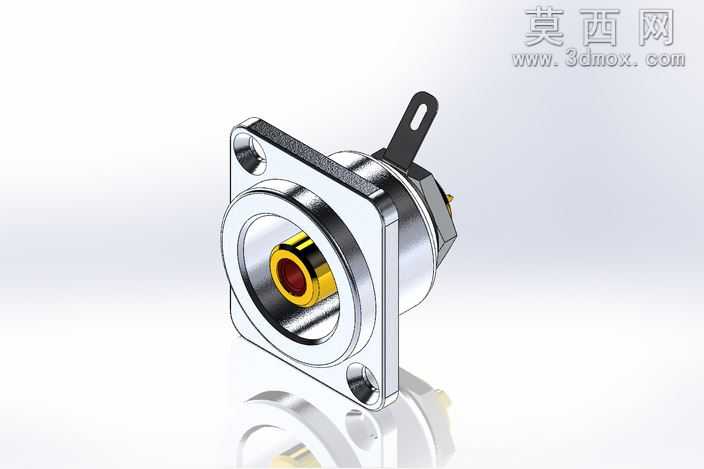

红色法兰安装型RCA插孔连接器三维设计

本作品为红色标识款面板安装型RCA同轴插孔连接器的三维数字化模型，建模过程严格遵循工业接插件的实际生产尺寸规范，采用自底向上的建模逻辑完成全结构搭建。首先通过草图绘制勾勒出方形法兰安装基座的外轮廓，精准定位两个对角安装孔的中心距与孔径参数，对法兰基座的边缘做符合工业设计规范的圆角过渡处理，避免锐边应力集中的同时还原真实产品的外观质感。随后构建插孔主体的同轴嵌套结构，从外层的金属屏蔽壳体、中间的绝缘固定衬套到中心的信号接触插芯，每一层结构都严格匹配RCA接口的通用标准尺寸，保证接口的插拔适配性符合行业通用要求。建模过程中对接触插芯端部的红色标识环做了独立的特征建模，清晰区分同系列不同功能的接口型号，还原产品的色标识别设计。材质渲染阶段，为方形法兰基座赋予哑光银白色金属材质，模拟锌合金压铸外壳的细腻磨砂质感，调整材质的粗糙度与反射参数，还原金属外壳的低反光哑光效果；外层屏蔽壳体与中心接触件赋予抛光黄铜材质，通过调整金属度与高光参数，还原铜质导电部件的金属光泽；中心的红色标识环与绝缘衬套分别赋予红色工程塑料与米白色绝缘塑料材质，区分不同功能部件的材质属性，让模型的视觉层次更加清晰。结构设计上还原了产品的法兰安装固定方式，预留的安装孔可适配标准规格的固定螺丝，插孔尾部的接线端结构也做了等比例还原，完整呈现该款连接器从面板固定到线缆端接的全结构特征。建模过程中对接口内部的接触弹片结构做了简化特征处理，在保证外观还原度的同时控制模型的整体面数，兼顾模型的展示效果与编辑易用性，可直接用于音视频设备面板布局设计、接插件选型展示、产品结构教学演示等场景，模型的各部件特征独立可编辑，支持根据实际需求调整安装尺寸、材质配色等参数，适配不同的设计使用场景。
