工业厂区管道布局二维工程设计图纸

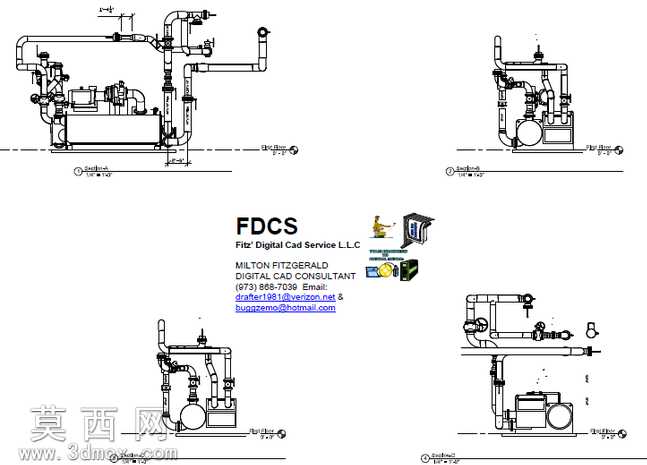

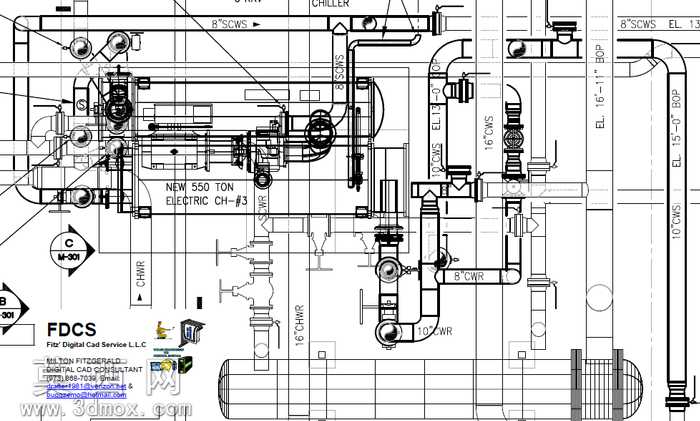

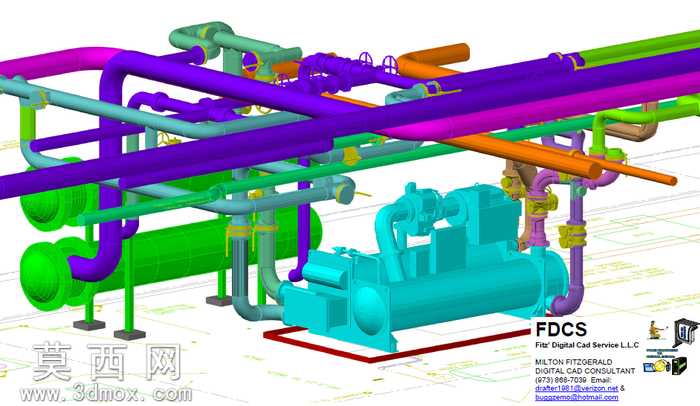

本设计围绕工业场景下的管道系统布局需求，先通过三维建模软件完成全场景管道的空间排布搭建，建模过程中严格遵循工业管路设计规范，逐一确认不同功能管线的管径参数、走向逻辑、连接节点结构，区分冷却水管、工艺介质管等不同功能管线的属性差异，为每类管线匹配对应的材质属性，包括金属管材的粗糙度、防腐涂层质感、连接法兰的金属材质表现，确保三维模型中管线的空间避让关系准确，不存在管线碰撞、净距不足的设计问题。完成三维管道布局模型搭建后，通过软件的工程图导出功能将三维空间模型转换为二维计划与节点详图，二维图纸绘制过程中严格遵循机械制图标准，设置统一的线型规范，不同功能管线采用对应的线型区分，对管线的标高、管径、连接方式、节点编号进行清晰标注，同时标注出管线与周边设备、建筑结构的相对位置关系，确保图纸信息完整可读。设计过程中重点梳理了管线的排布逻辑，优先排布大管径、高压工艺管线，再配套布置辅助功能管线，在满足工艺输送需求的前提下尽可能压缩管线占用空间，降低管路耗材成本，同时预留充足的检修操作空间，方便后期管线维护与部件更换。针对管道连接的关键节点，在二维图纸中补充了局部放大详图，明确法兰连接、弯头衔接、阀门安装的具体结构与尺寸要求，避免施工过程中出现节点安装错误。图纸中还同步标注了管线的介质流向、压力等级、安装坡度等关键工艺参数，确保二维图纸能够完整传递三维模型的全部设计信息，可直接用于指导现场管道施工安装，兼顾设计的合理性与施工的可操作性，整体设计逻辑清晰，管线排布规整，参数标注完整，符合工业管道工程的设计要求。
