工业切割设备用支撑定位切割架结构

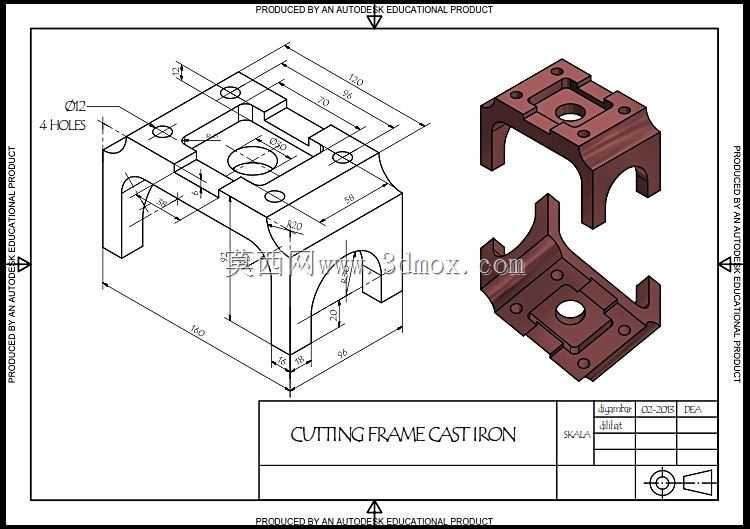

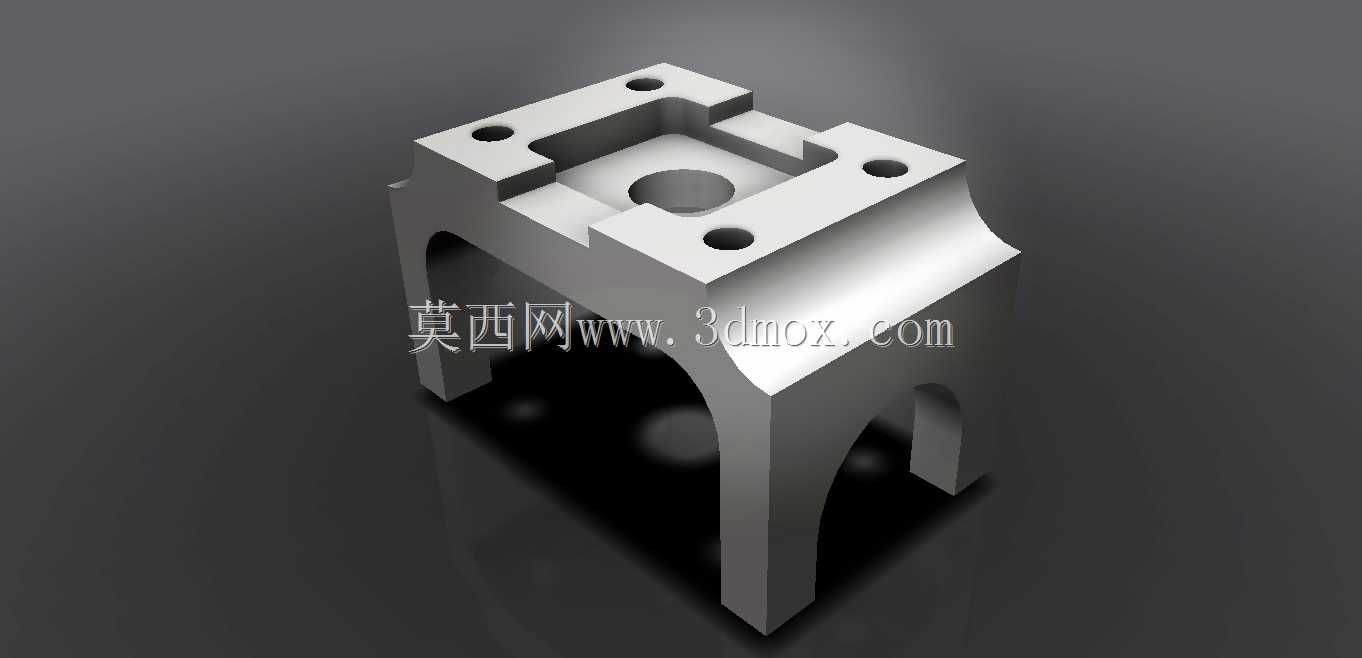

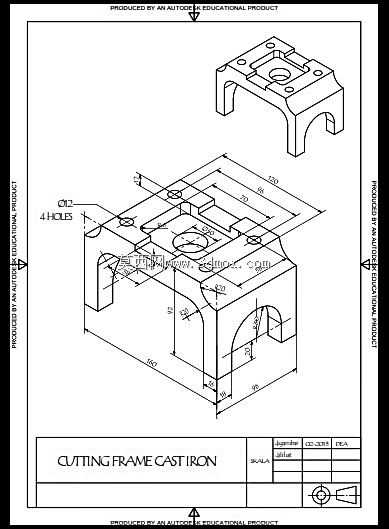

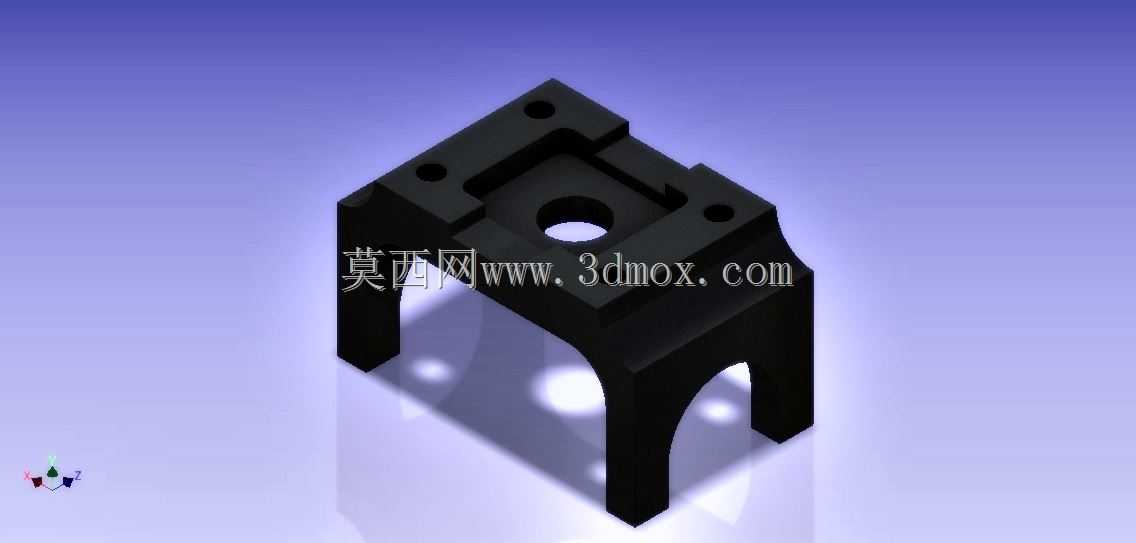

这款切割架是应用于工业切割加工场景的核心支撑定位构件，主要适配台式切割设备、自动化裁切工位的工装装夹需求，在金属型材切割、硬质工件裁切、精密零件下料等生产环节中，承担工件承托、切割头导向定位、工位结构支撑的核心作用，能够为切割作业提供稳定的刚性基准，避免加工过程中因构件形变导致的切割尺寸偏差、断面不齐整等问题，有效提升批量切割加工的成品精度与作业一致性。从功能特性来看，该构件采用一体化刚性结构设计，顶部平面设置四个对称分布的安装孔位，可通过标准紧固件快速与切割工位的上装执行模块完成固定，中间区域预留的圆形通孔可适配切割刀具的下行避让需求，同时可作为定位销的装配基准孔，实现待加工工件的快速对位；架体下部采用拱形支撑腿结构，在保证整体支撑强度的前提下，有效削减了构件自身重量，同时拱形的镂空空间可作为切割废料的下落通道，避免加工碎屑在工位处堆积卡滞，影响连续作业效率。在设计思路上，该构件优先考量了加工场景的刚性需求与装配便利性，整体采用对称式结构布局，所有安装孔位均采用统一的孔距标准，可适配多数常规切割设备的安装接口，无需额外进行转接件定制；支撑腿的弧度设计经过受力仿真验证，可均匀分散切割作业时产生的下压力与侧向冲击力，避免长期受力后出现结构变形，构件的所有棱边均做了倒角处理，既能够消除装配过程中的锐边安全隐患，也可减少应力集中点，提升构件的长期使用寿命。从安装边界来看，该构件整体为方正块状结构，顶部安装面的孔位间距符合通用工装的装配尺寸规范，下部支撑腿的跨度预留了足够的操作空间，可适配常规尺寸的工件装夹夹具，安装时仅需保证顶部平面与切割执行机构的运动方向保持垂直，即可完成基准校准，无需复杂的调平工序，能够快速完成工位的组装与替换，适配多品类小批量的柔性加工生产需求，在五金加工、型材下料、精密零件裁切等场景中都能发挥稳定的支撑定位作用。
