自制台式手动螺杆夹紧工装结构

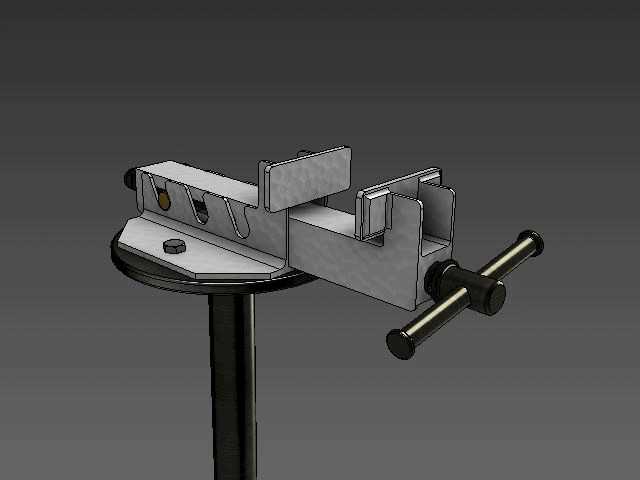

　　这款手动夹紧工装的结构设计完全围绕钳工工位的小零件装夹需求展开，底座采用圆盘式安装结构，可直接适配现有钳工台的预留安装孔位，安装边界控制在直径180mm的圆形区域内，不会占用过多台面上的操作空间，整体高度控制在220mm以内，操作时不会遮挡操作人员的视线，方便对装夹的工件进行划线、修磨、小零件装配等作业。从功能实现逻辑来看，整套夹紧机构采用梯形螺杆传动，相比普通三角螺纹，梯形螺纹的传动效率更适配手动操作的施力特性，不会出现操作时卡滞、反向滑牙的问题，螺杆端部配套的T型手摇柄长度经过适配，单手即可完成最大夹紧行程的操作，不需要额外加力杆就能满足普通有色金属、薄钢板、小型塑料件的装夹夹紧力需求，夹紧行程覆盖0到120mm的开口范围，

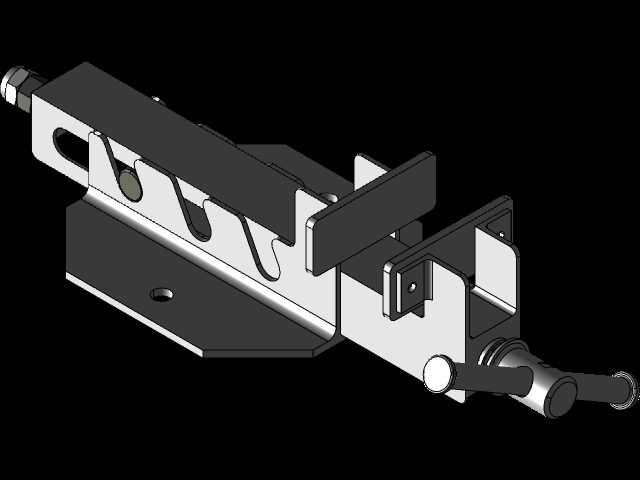

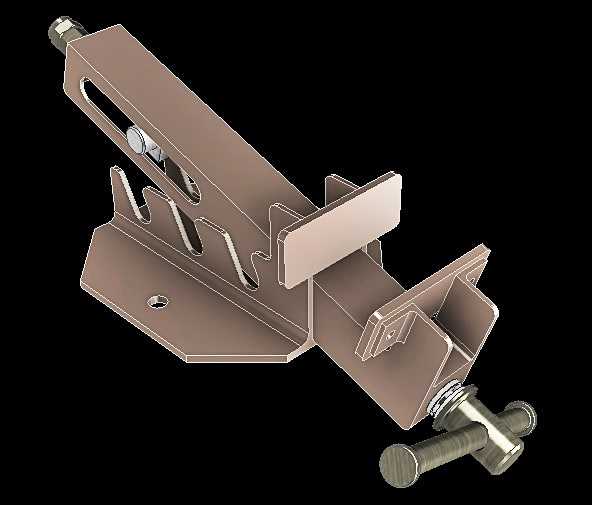

　　可适配不同尺寸的小型工件装夹。在结构设计的细节上，活动钳身与固定钳身的配合面采用了嵌入式导轨结构，间隙控制在0.02mm以内，夹紧过程中不会出现钳口上翘、工件偏移的问题，钳口位置预留了可更换钳口板的安装槽，可根据装夹工件的材质更换铜质、橡胶或者硬质合金钳口，避免装夹过程中夹伤工件表面。固定钳身的侧面设计了两个辅助定位槽，可搭配挡块对工件进行侧向定位，批量装夹小型零件时不需要反复找正位置，能有效提升工位作业的效率。从实际应用场景来看，这类自制夹紧工装除了常规的钳工划线、修磨作业外，还可搭配小型台钻、手持打磨工具使用，作为临时装夹载体固定小型工件，相比量产的标准台虎钳，这套结构的整体重量更轻，可拆卸后转移到不同的临时作业点位使用，

　　底座的圆盘结构也可搭配旋转底座实现360度的工位转向，不需要重新松脱安装螺栓就能调整工件的朝向，适配不同角度的加工作业需求。整套结构的受力部件均采用钢板折弯焊接后铣削加工的工艺制作，没有复杂的铸造结构，普通机加工车间即可完成自制生产，零件的加工公差要求宽松，不需要高精度的加工设备就能实现稳定的夹紧功能，维护时只需要定期给螺杆传动位置加注润滑脂即可，没有易损的复杂零部件，长期使用的维护成本极低。钳身的上部预留了两个辅助安装孔，可加装小型工件挡销、角度靠板等附件，拓展装夹异形工件的能力，比如装夹小型轴类零件时，可搭配V型块附件实现圆柱面的定位夹紧，不需要额外购置专用的轴类夹具。
