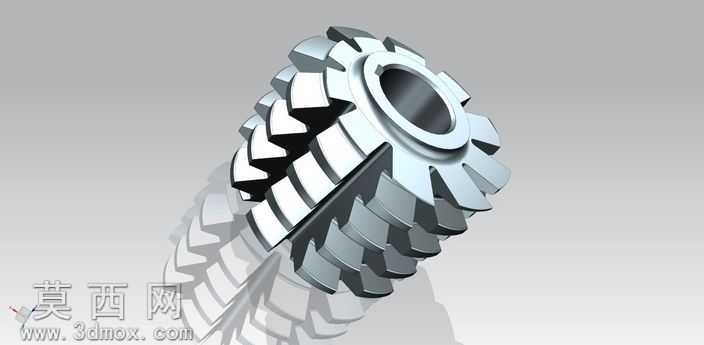

齿轮切削加工用滚刀三维设计模型

本模型为齿轮切削加工专用滚刀的三维设计成果，建模过程依托专业三维设计软件完成，整体严格遵循齿轮滚刀的实际加工原理与结构规范进行参数化搭建。模型完整还原了滚刀的核心结构特征：中部为适配机床装夹的定位通孔，孔壁做了同轴度约束设计，保证装夹后的回转精度；刀体部分沿圆周方向均匀排布切削齿，每个刀齿的前角、后角、齿顶圆弧、齿侧轮廓都按照齿轮范成法加工的啮合原理进行精准建模，齿形的渐开线轮廓经过参数化公式驱动生成，完全匹配对应模数齿轮的加工啮合轨迹，相邻刀齿之间的容屑槽做了平滑过渡设计，既还原了实际刀具的排屑空间结构，也保证了模型曲面的连续性。渲染阶段采用金属硬质合金材质，对刀齿的切削刃部分做了高光处理，还原高速钢刀具的金属质感，刀体表面做了细微的磨砂纹理模拟实际刀具的表面处理效果，整体光影采用侧上方主光源搭配环境补光，清晰呈现刀齿的错落结构与轮廓细节，同时通过半透明叠影效果展示了滚刀回转切削时的范成运动轨迹，直观体现其包络加工齿轮的工作原理。设计过程中重点考量了滚刀与被加工齿轮的啮合对应关系，每个刀齿的排布角度、齿距参数都经过啮合校验，确保模型结构符合齿轮滚切加工的运动逻辑，既可以作为机械加工教学的演示模型，直观展示范成法加工齿轮的刀具结构与工作原理，也可以作为齿轮加工刀具设计的参考原型，辅助工程人员进行刀具参数优化、切削仿真分析等工作，模型的结构细节完整，曲面精度达标，能够清晰展现齿轮滚刀的典型结构特征与设计逻辑。
