气蚀热发电机工业设备三维设计作品

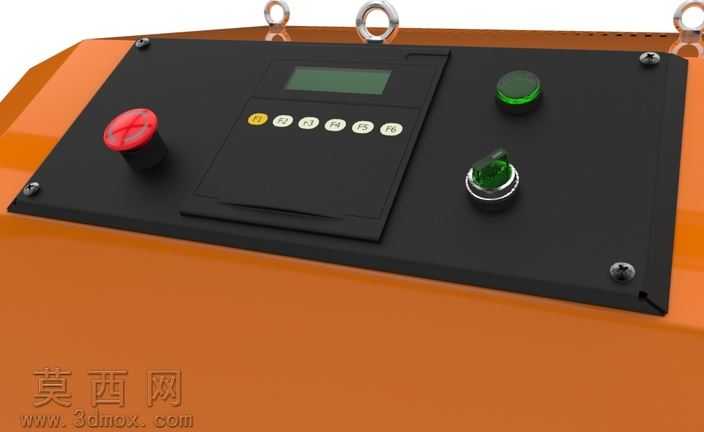

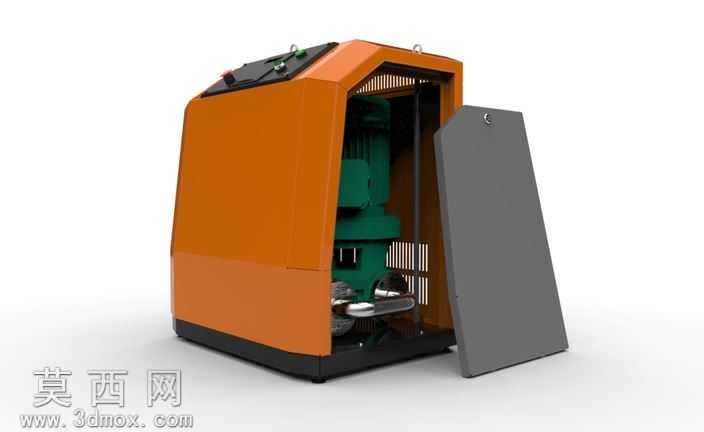

本作品为气蚀热发电机的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对设备的整体外形进行轮廓草绘，精准还原了设备外罩的斜切式造型特征，外罩采用分体式结构设计，一侧设置可开合的检修门板，门板与主体的铰接位置、开合角度都经过尺寸校准，完全匹配实际设备的结构逻辑。建模过程中对设备内部的核心功能组件进行了分层构建，内部的动力腔体、管路结构、散热格栅都做了精细化还原，外罩表面的操作按钮、吊装吊点、底部防滑支撑脚等细节结构都逐一完成建模，没有遗漏关键结构特征。材质渲染阶段，针对不同部件匹配了对应的物理材质，设备外罩的橙色壳体采用哑光金属烤漆材质，调整了材质的粗糙度与反射参数，还原工业烤漆的细腻质感；检修门板采用深灰色磨砂金属材质，与橙色壳体形成清晰的视觉区分；内部组件分别匹配了铸铁、工程塑料、抛光金属等不同材质，管路部分做了金属镀铬的材质效果，散热格栅的镂空结构做了通透度调整，渲染时采用三点布光方案，主光源模拟工业车间的顶光效果，辅助光源勾勒设备轮廓，补光消除结构暗部的死黑区域，最终渲染图清晰展现了设备开门状态下的内部结构与外部造型。设计思路上，优先保证设备结构的合理性与可落地性，所有部件的装配关系都经过干涉检查，外罩的开合结构预留了足够的操作空间，内部组件的排布遵循散热与检修便捷的原则，既还原了该类静态气蚀热发电机的真实工作结构，也通过三维建模完整呈现了设备从外部壳体到内部核心组件的全部构造，可用于设备结构展示、原理演示以及相关工业场景的可视化素材使用。
