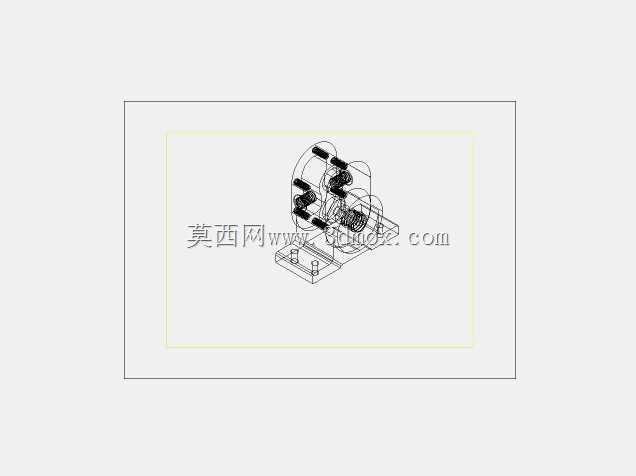

外啮合齿轮泵透明结构三维设计

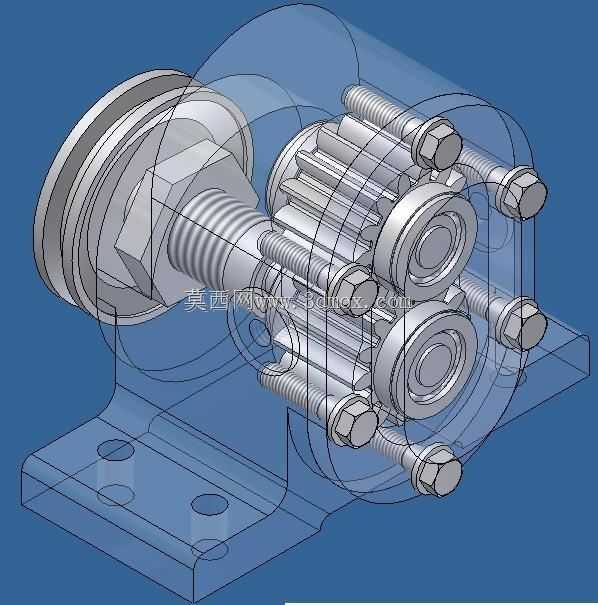

这款外啮合齿轮泵的三维结构设计，主要面向低压液压传动系统、小型润滑供油回路以及轻质流体输送场景，在小型机床润滑单元、工程机械辅助供油系统、轻工设备流体输送工位都有广泛的应用空间，核心作用是通过密闭容腔的容积变化实现流体的增压与输送，为系统提供稳定的压力油源或者输送低粘度的润滑介质。从功能特性来看，这款齿轮泵采用标准外啮合直齿轮作为核心工作部件，两个参数完全一致的直齿轮平行布置在泵壳内部，齿轮端面与侧盖、齿顶与泵壳内壁之间保留精密设计的微小配合间隙，既保证运动部件无卡滞运转，又能最大限度减少内部泄漏，提升容积效率。泵体采用一体化铸造底座设计，底座上预留两个对称布置的安装通孔，可直接通过螺栓固定在设备安装基面，安装边界规整，不需要额外设计复杂的转接支架，进出油口采用标准螺纹接口设计，可直接匹配常规液压管路接头，降低现场装配的适配难度。设计过程中优先考虑了结构的工艺合理性，泵壳主体采用剖分式结构，通过周向均匀布置的内六角螺栓实现泵壳与侧盖的紧固连接，螺栓位置避开齿轮啮合区域与油道走向，既保证连接强度均匀，又不会干扰内部流体的流动路径；齿轮轴一端延伸出泵体外部，通过轴肩与密封组件实现轴端的动密封，防止输送介质沿轴向外泄，伸出端可直接连接带轮或者联轴器，适配电机、内燃机等多种动力输入形式。从外形尺寸来看，整体结构紧凑，轴向尺寸与径向尺寸比例协调，没有突出的不规则结构，在设备内部布置时可以有效节省安装空间，底座安装孔的中心距经过标准化设计，可适配多数常规小型液压站的安装位，不需要对原有设备基座进行二次改造。透明化的结构展示可以清晰看到内部齿轮的啮合状态、螺栓的布置位置以及密封组件的安装位置，能够直观呈现齿轮泵的工作原理：当齿轮转动时，吸油侧的轮齿逐渐脱开啮合，密闭容腔容积增大形成负压，将介质吸入泵内，随着齿轮转动，介质被齿槽携带到压油侧，轮齿进入啮合时容腔容积减小，将介质加压排出，整个运转过程平稳，流量脉动小，适合对供油稳定性有一定要求的中低压工况。
