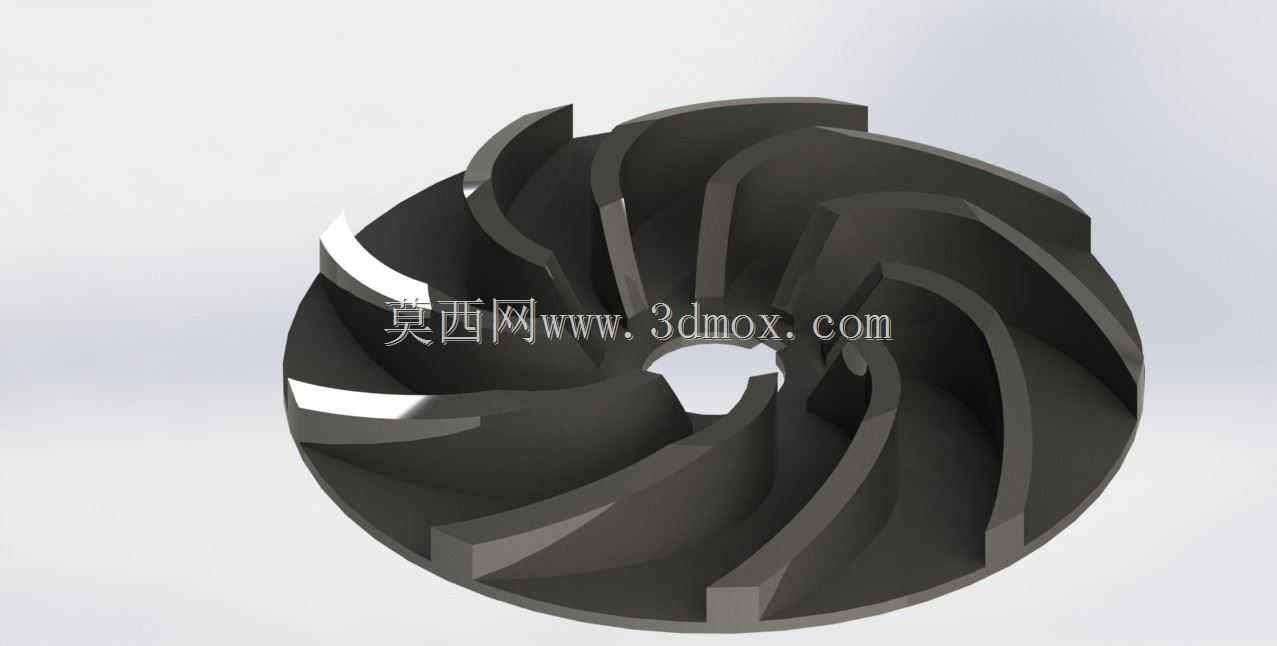

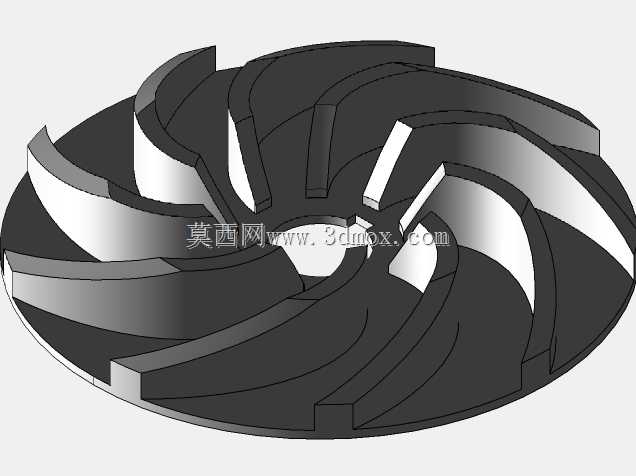

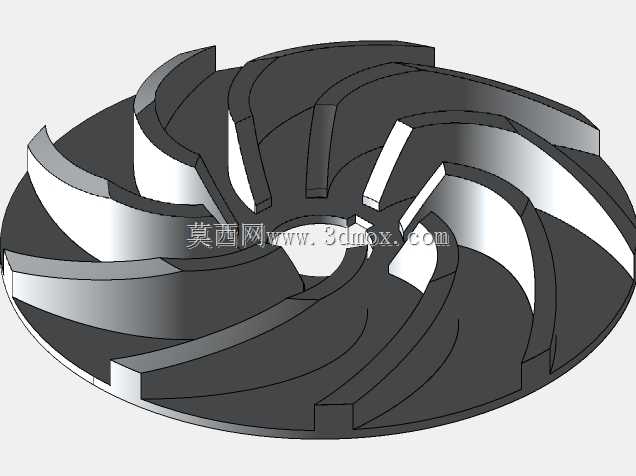

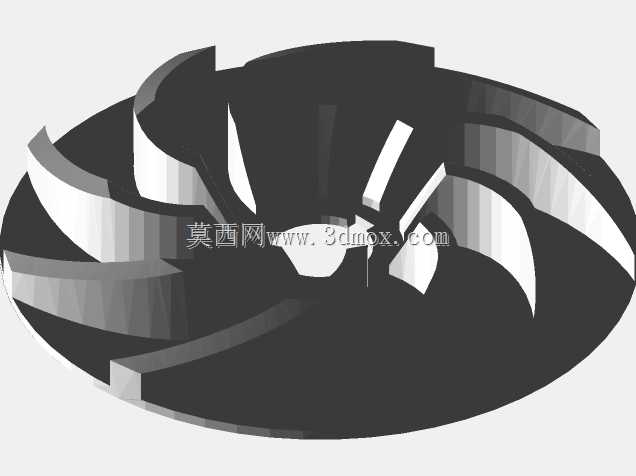

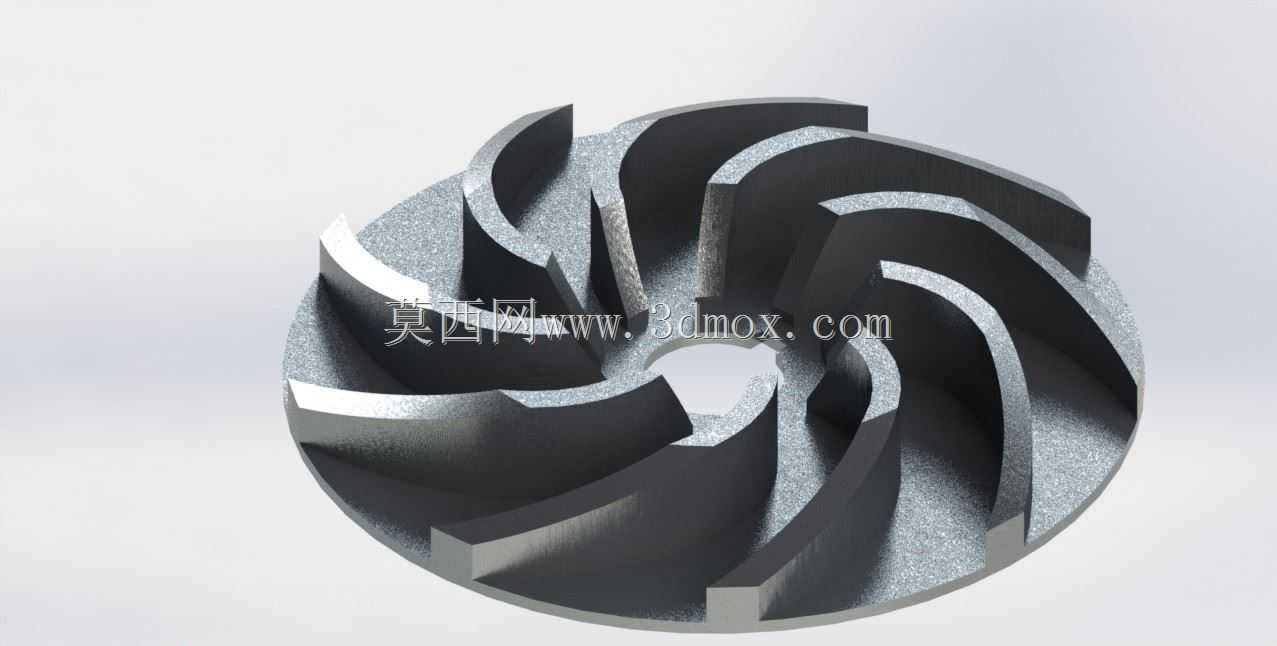

离心泵径向式扭曲叶片叶轮结构

该叶轮作为离心泵核心的水力做功部件，直接决定泵组的流体输送效率、运行稳定性与适用工况范围，广泛应用于市政供水增压、工业循环水输送、暖通空调水循环、农田排灌、化工介质输送、污水处理提升等多个场景，是单级单吸离心泵、多级离心泵段内核心的能量转换构件，承担着将电机输入的旋转机械能转化为流体压能与动能的核心作用。从功能特性来看，该款叶轮采用后弯式扭曲叶片设计，叶片沿径向从轮毂处向外缘平滑延伸，叶片型线经过水力优化，能够在叶轮高速旋转时，平稳带动流道内的流体做圆周运动，同时依靠离心力作用将流体从叶轮中心入口沿叶片间流道甩向外缘，在流道内逐步完成动能向压能的初步转换，有效降低流体在流道内的水力冲击损失与漩涡损耗，相比直叶片叶轮，扭曲叶片设计更适配流体在叶轮内的流动轨迹，能显著提升泵组在额定工况点的运行效率，同时拓宽泵的高效运行区间，降低小流量工况下的回流紊流，减少泵组运行的振动与噪声。从设计思路来看，该叶轮为闭式叶轮结构，叶轮前后盖板与叶片为一体化结构，轮毂中心设置与泵轴配合的安装孔，可通过键连接与泵轴实现周向固定，配合叶轮锁紧螺母实现轴向定位，安装时需保证叶轮入口密封环与泵体密封环的配合间隙在设计公差范围内，避免间隙过大造成容积效率损失，间隙过小出现运转摩擦剐蹭。叶轮的外缘直径需匹配泵体蜗壳的流道入口尺寸，安装后叶轮出口需正对蜗壳的隔舌位置，保证流体甩出后能顺畅进入蜗壳流道完成后续的压能转换。叶片数量经过水力计算匹配，既保证足够的流体做功能力，又避免叶片过密造成流道过流面积不足、摩擦损失增大的问题，叶片的进出口安放角经过优化，适配额定流量与额定扬程下的流体入流角度，减少入口冲击损失。在安装边界上，叶轮的轴向尺寸需匹配泵腔的轴向安装空间，保证叶轮后盖板与泵盖之间的间隙符合设计要求，轮毂的轴向长度需匹配轴伸端的配合长度，确保叶轮安装后不会出现轴向窜动碰磨，入口端的密封环配合段需与泵轴保持同轴，避免运转时出现偏心造成的密封环偏磨。该结构叶轮可适配输送清水或物理化学性质类似于清水的介质，在常规温度工况下能够长期稳定运行，兼顾效率与运行可靠性，是离心泵水力设计中应用十分广泛的叶轮结构形式。
