单通道5V控制继电器模块结构设计

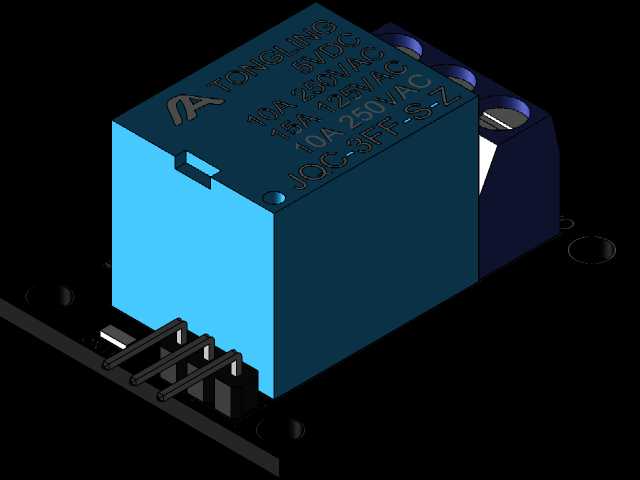

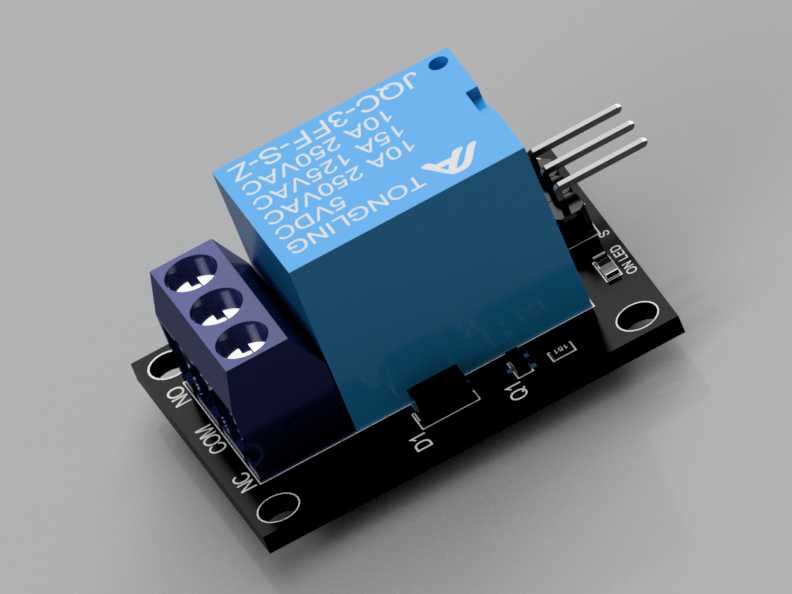

这款单通道5V继电器是低压控制场景中常用的通断执行元件，广泛适配创客DIY项目、智能家居改造、小型自动化控制回路、学生电子竞赛作品、工业低压信号切换等多类场景，能够实现低压控制信号对高压负载回路的安全隔离通断，解决主控芯片IO口驱动能力不足、无法直接驱动高压负载的核心痛点，避免高压回路串入控制端损坏主控器件的风险。从实际用途来看，它可以承担小功率灯具、直流电机、电磁阀、小型加热片等负载的开关控制任务，在智能感应开关、远程控制插座、自动灌溉控制、设备状态联动触发等场景中都能稳定发挥作用，是弱电控制强电回路里性价比极高的隔离切换部件。在功能特性设计上，这款继电器模块采用光耦隔离设计思路，控制端与负载端完全电气隔离，控制端仅需5V直流电压即可触发动作，触发电流极低，普通单片机IO口即可直接驱动，无需额外增加驱动放大电路；模块自带状态指示LED，触发时指示灯点亮，方便调试阶段快速判断模块工作状态；负载端采用大电流接线端子，支持最高10A的交流负载通断，能够覆盖绝大多数民用、小型工业场景的小功率负载需求，接线端清晰标注常开、常闭、公共端标识，接线时无需额外查阅手册即可快速完成接线，降低接线错误概率。在外形与安装边界设计上，模块整体采用长方形PCB板载结构，继电器主体采用蓝色塑封外壳固定在PCB中央，控制端排针采用标准2.54mm间距直插排针，能够直接适配面包板、杜邦线连接，无需额外转接；PCB板边缘预留两个对称的固定安装孔，孔径适配M3螺丝，可以直接固定在设备壳体、亚克力安装板或者型材支架上，安装孔间距经过标准化设计，能够兼容通用的电子模块安装位尺寸；负载端的接线端子采用栅栏式设计，接线后导线不易松脱，能够承受一定的拉扯力，避免设备运输、使用过程中接线脱落导致的功能失效；模块整体高度控制在合理范围内，继电器本体最高处距离PCB板面的尺寸经过优化，不会在紧凑安装空间内和周边元件产生干涉，适合在空间有限的控制盒内集成使用。整体设计兼顾了易用性与可靠性，既适合电子爱好者快速搭建原型，也能满足小型量产控制设备的集成需求，在低压控制领域有着极高的适配性。
