单通道5V控制继电器模块结构设计

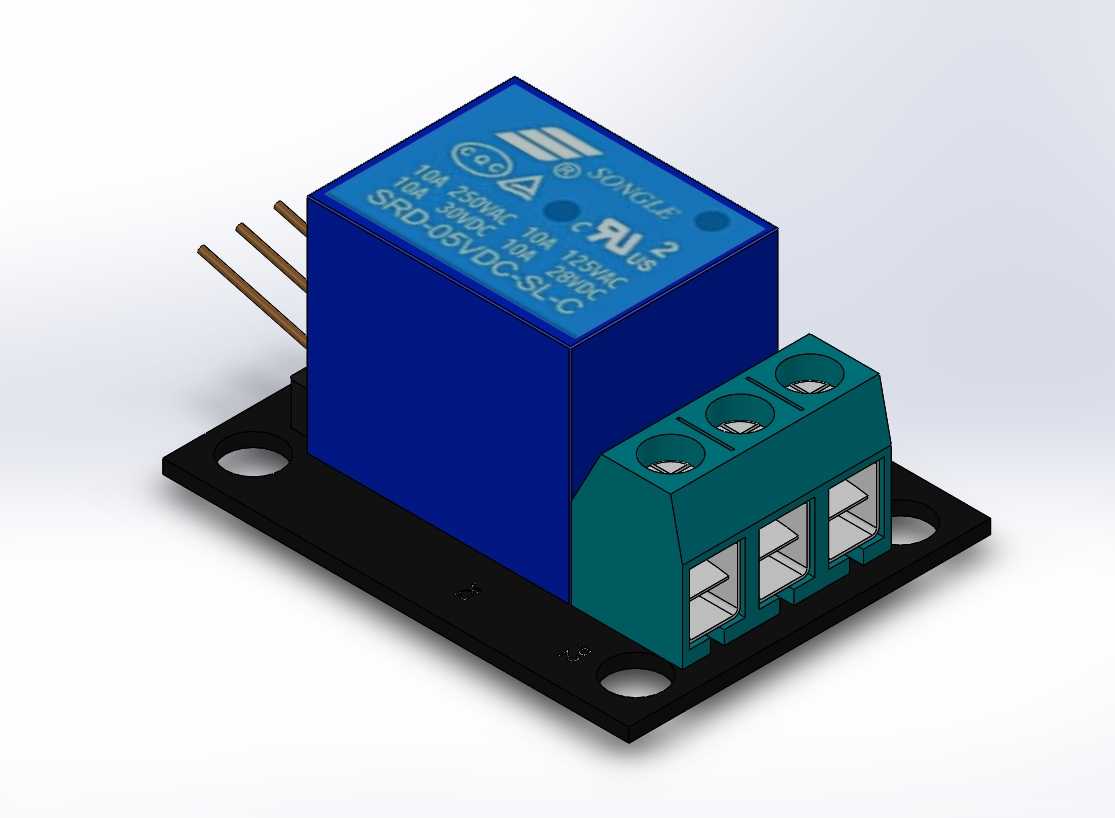

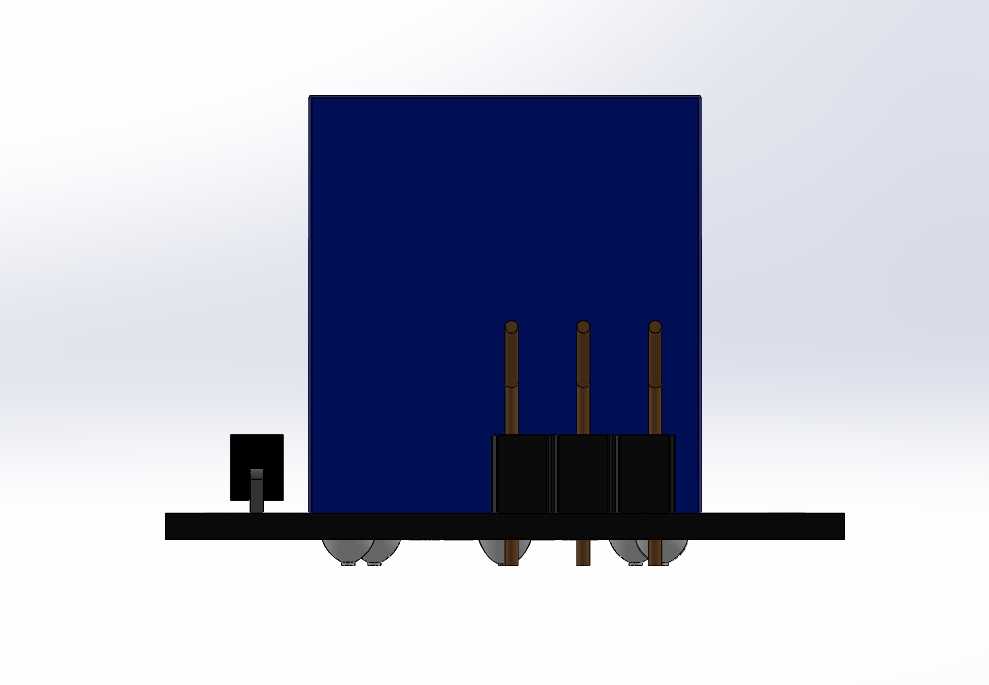

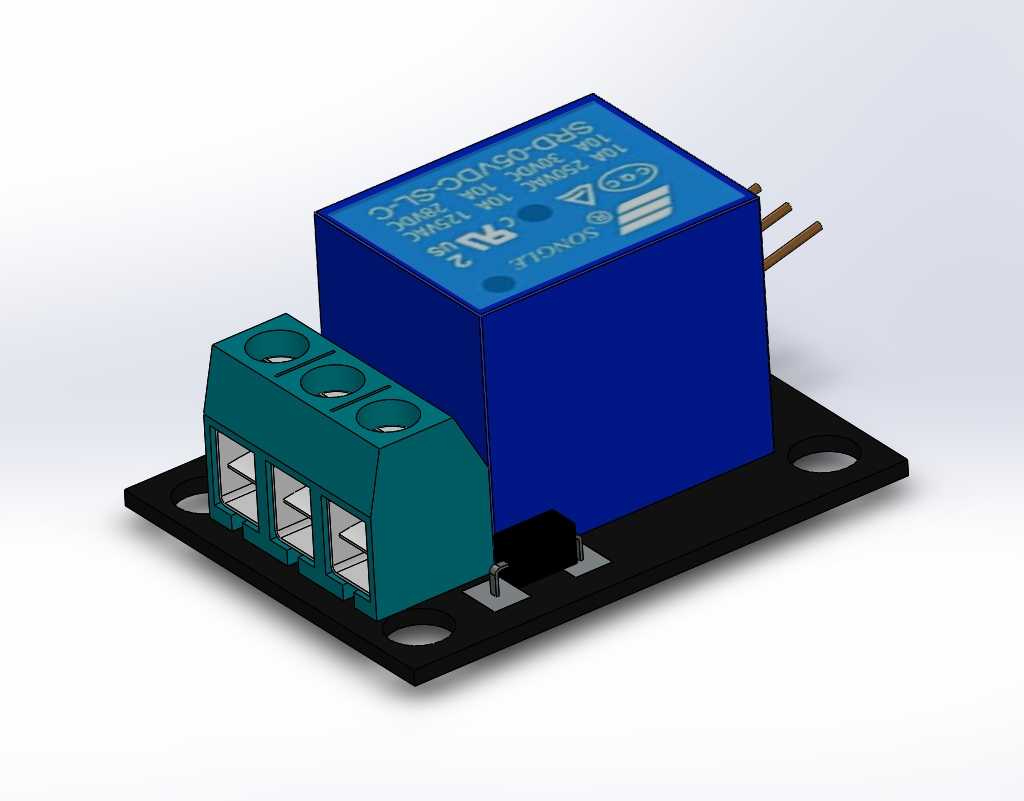

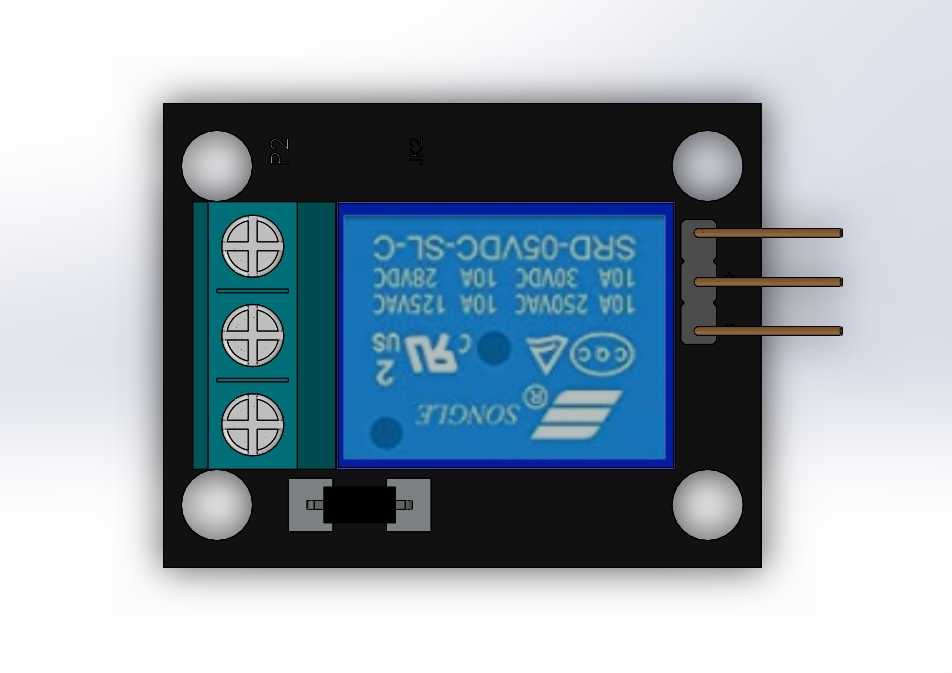

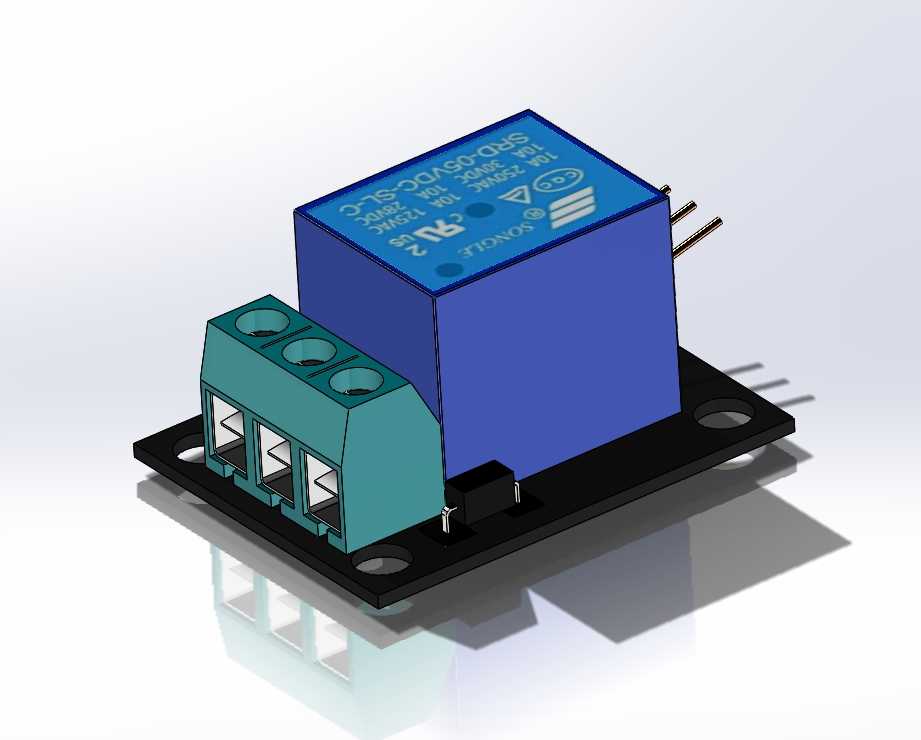

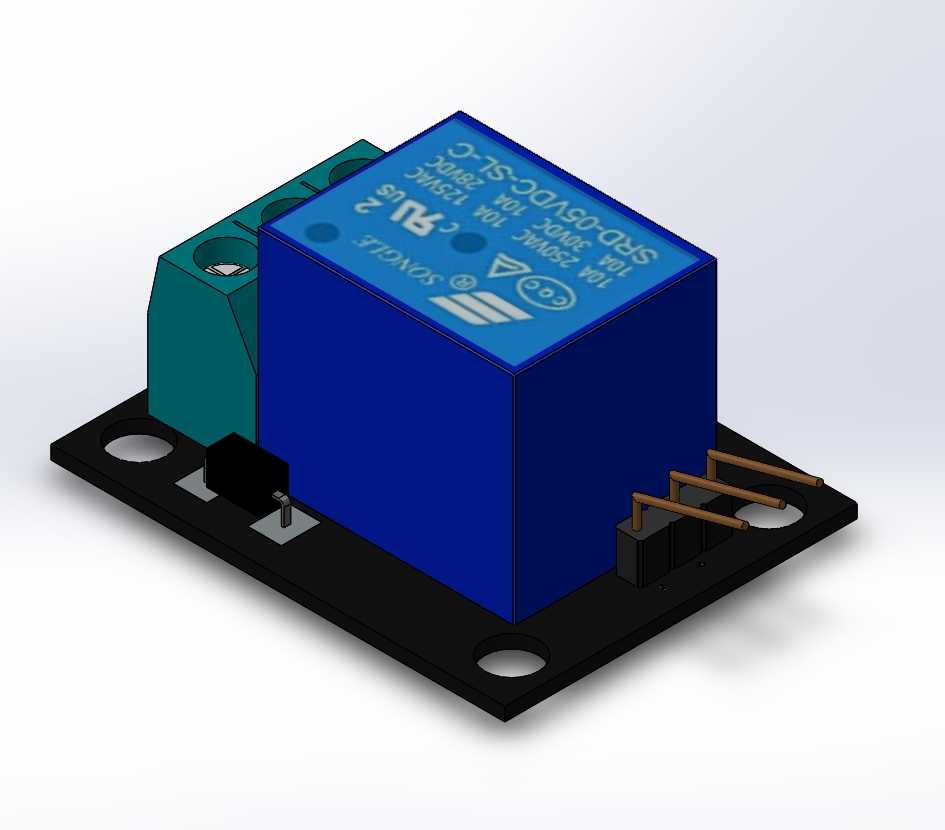

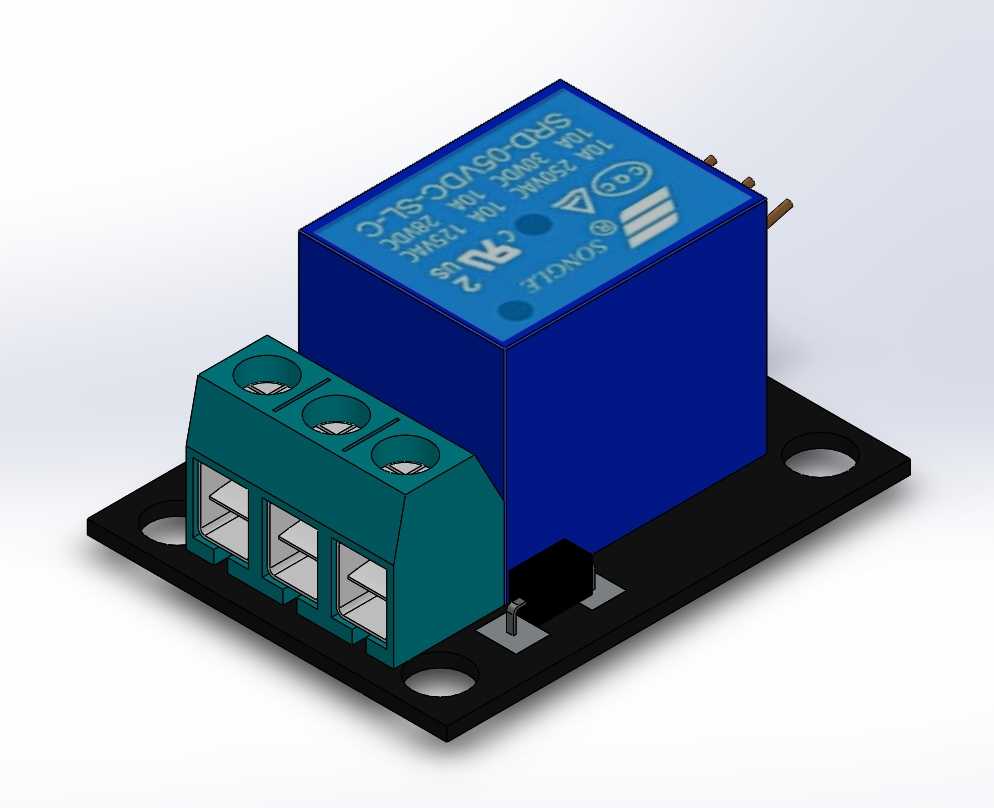

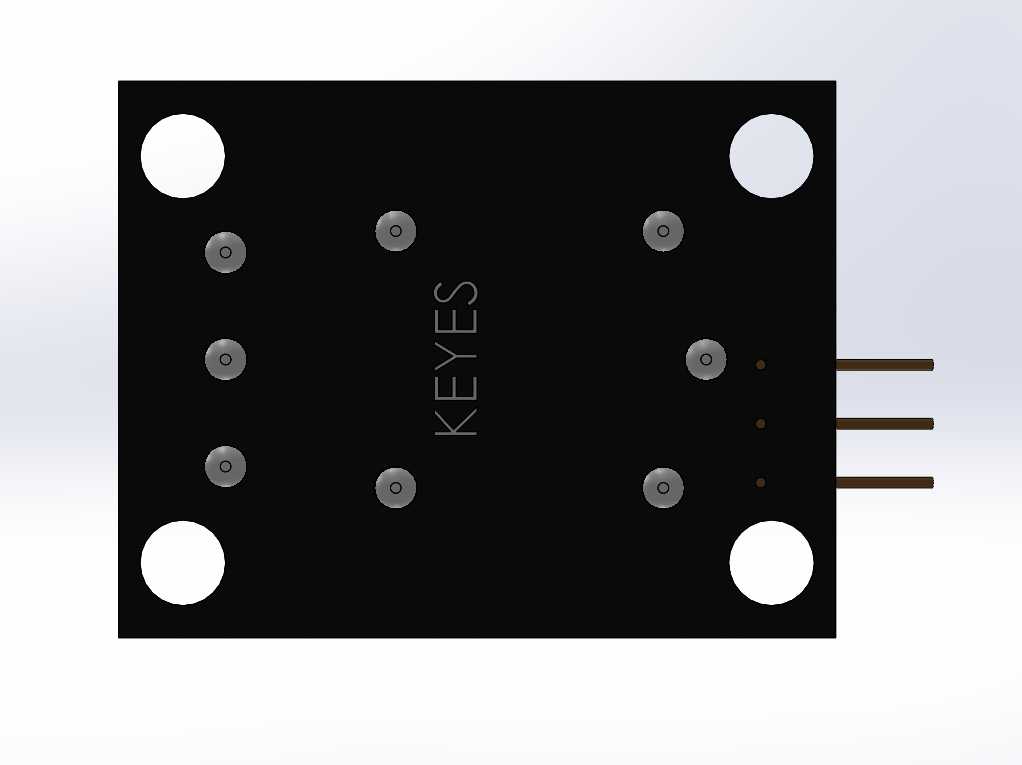

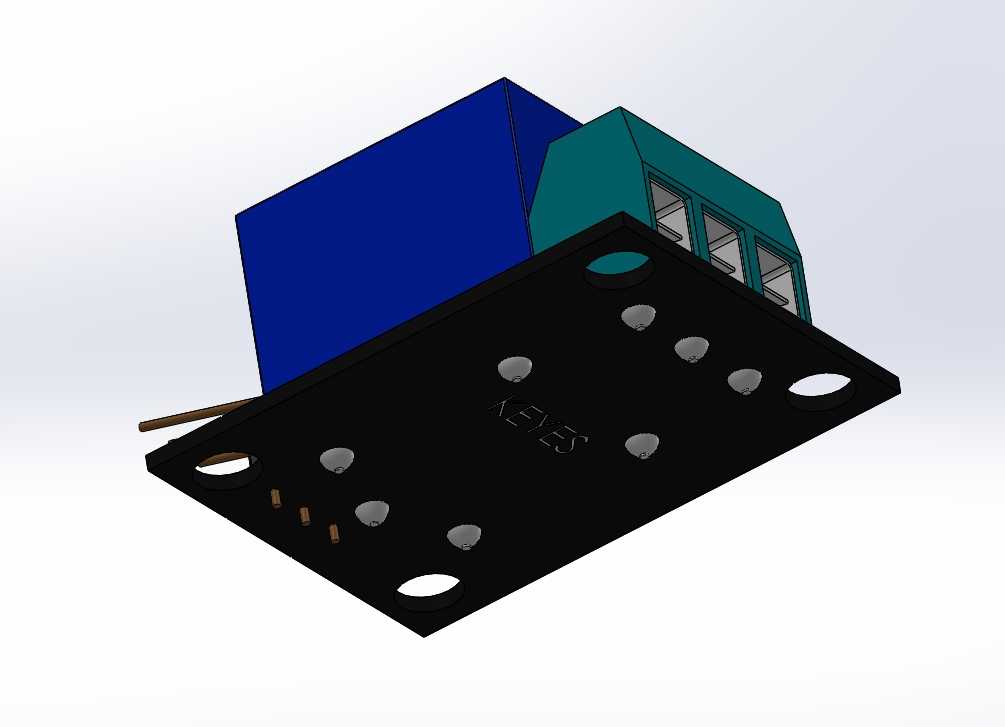

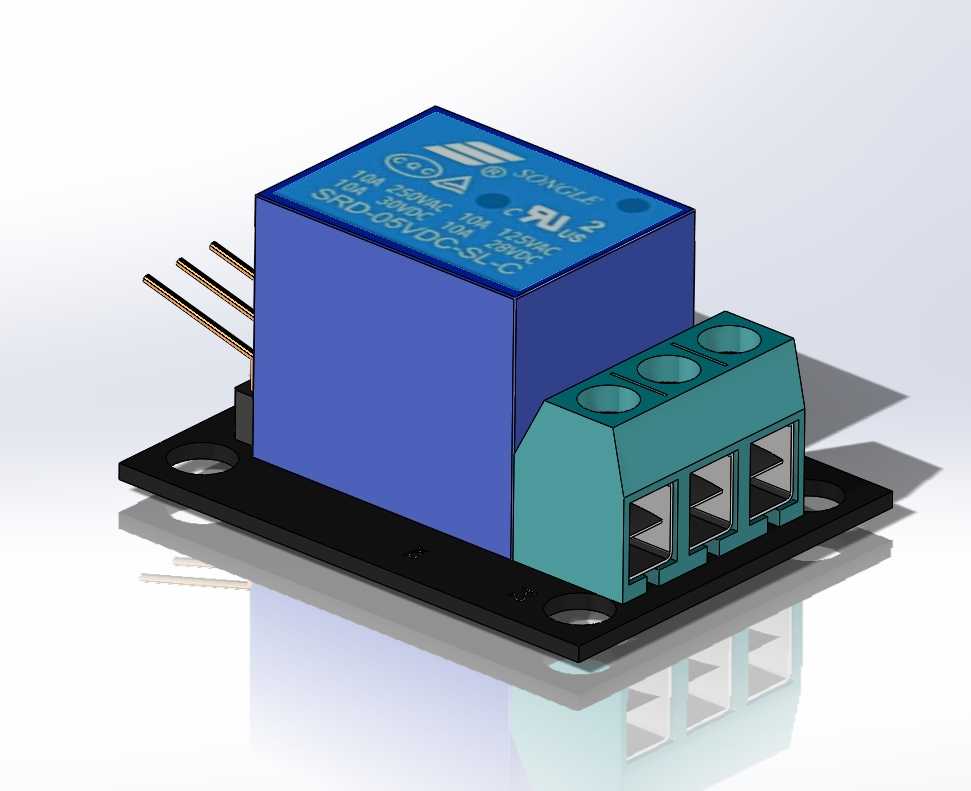

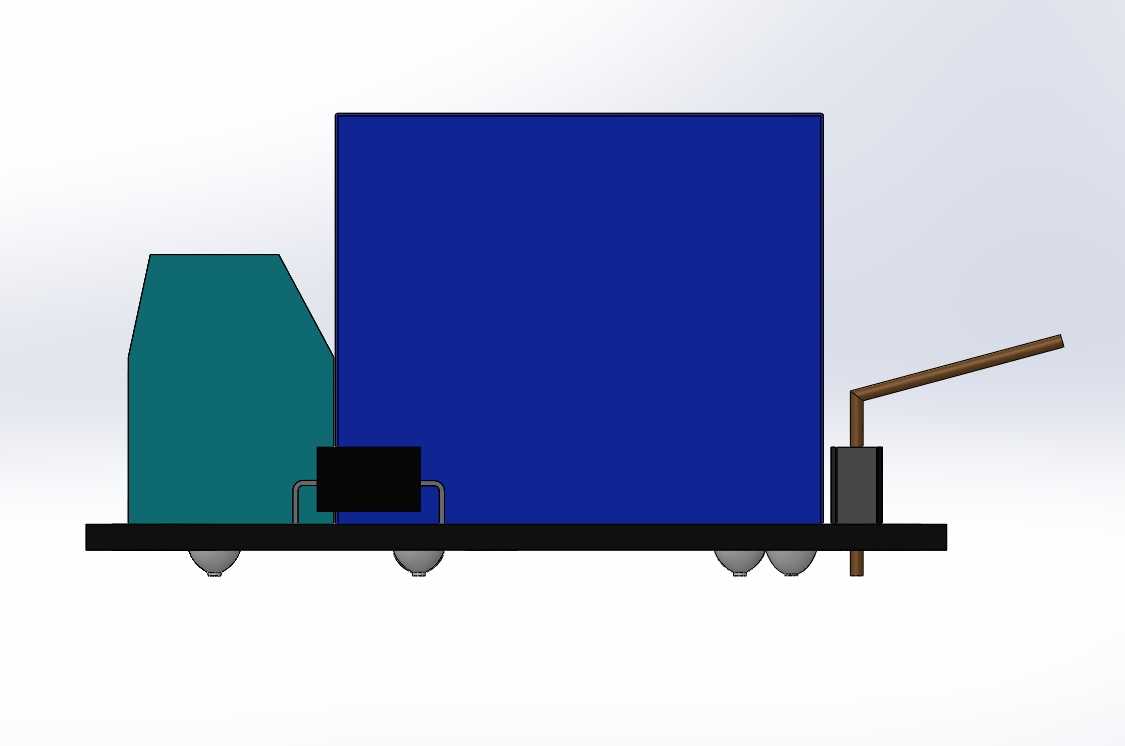

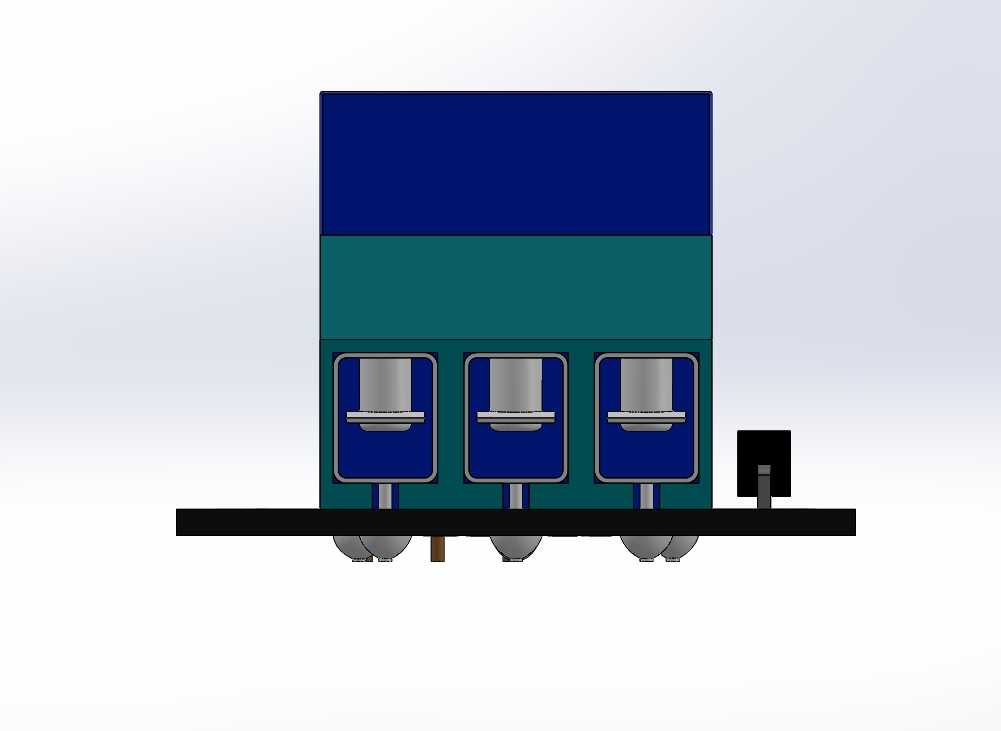

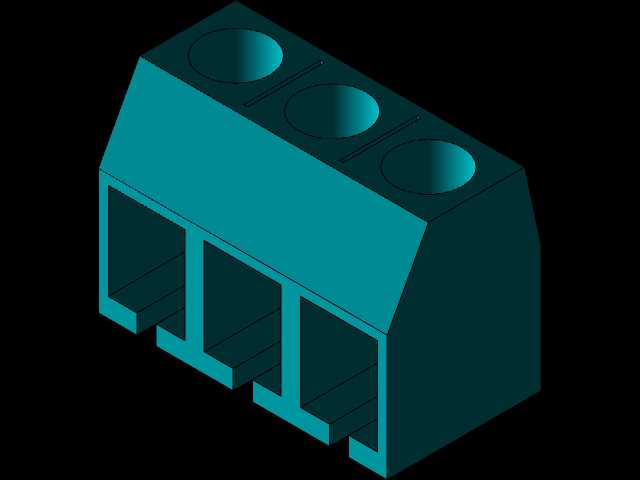

这款单通道5V继电器模块是低压控制场景中常用的弱电控制强电转换元件，广泛应用在智能家居控制回路、学生电子实验平台、小型自动化设备信号切换、创客DIY项目、工业低压信号转接等场景中，能够实现5V低压控制信号对220V交流负载或者低压直流负载的通断控制，有效隔离控制端与负载端的电路，避免高压回路串入控制端损坏主控芯片，是小功率电控系统里非常经典的隔离控制部件。从功能特性来看，该模块采用成熟的松乐系列继电器作为核心执行元件，自带板载接线端子，无需额外焊接即可完成控制线与负载线的连接，板载的固定孔位可以直接将模块固定在安装平面上，模块上的蓝色继电器主体为核心执行部分，通过电磁吸合的方式带动内部触点动作，实现回路的通断切换，前端的绿色接线端子分为控制信号侧与负载侧，接线标识清晰，能够避免用户接错线路导致元件烧毁。在设计思路上，该模块充分考虑了实际使用中的安装便利性与接线可靠性，黑色PCB基板做了加宽处理，四个角预留的圆形安装孔匹配常用的M3螺丝固定尺寸，安装孔的位置避开了板上元件的投影区域，固定螺丝不会与板上线路或者元件发生干涉；接线端子采用大间距的栅栏式设计，能够适配不同线径的导线连接，拧紧螺丝后即可实现可靠的电气连接，不需要额外做压线处理；继电器主体与PCB板采用直插焊接的方式固定，引脚焊点饱满，能够承受继电器动作时的轻微振动，不会出现引脚松脱的问题。从外形尺寸与安装边界来看，模块整体为矩形结构，整体厚度控制在合理范围内，继电器主体凸起于PCB板的高度符合常规电控箱内的元件排布间距要求，不会与相邻安装的其他板卡发生空间干涉；接线端子的出线方向垂直于模块安装平面，接线完成后导线不会弯折过度，能够保证长期使用的导线可靠性；模块的引脚引出端预留了标准的2.54mm间距排针位置，可以直接插在面包板或者杜邦线连接的主控板上，适配常规的单片机开发接口，不需要额外做转接处理。在实际使用中，该模块可以直接接收单片机IO口输出的5V电平信号，当控制端接收到高电平信号时，继电器内部线圈得电吸合，负载端的公共触点与常开触点接通，负载回路导通；当控制信号变为低电平时，线圈失电，触点在弹簧作用下复位，公共触点与常闭触点接通，负载回路断开，整个动作过程响应速度快，触点接触电阻小，能够承载10A以内的交流负载电流，满足绝大多数小功率电控场景的使用需求。
