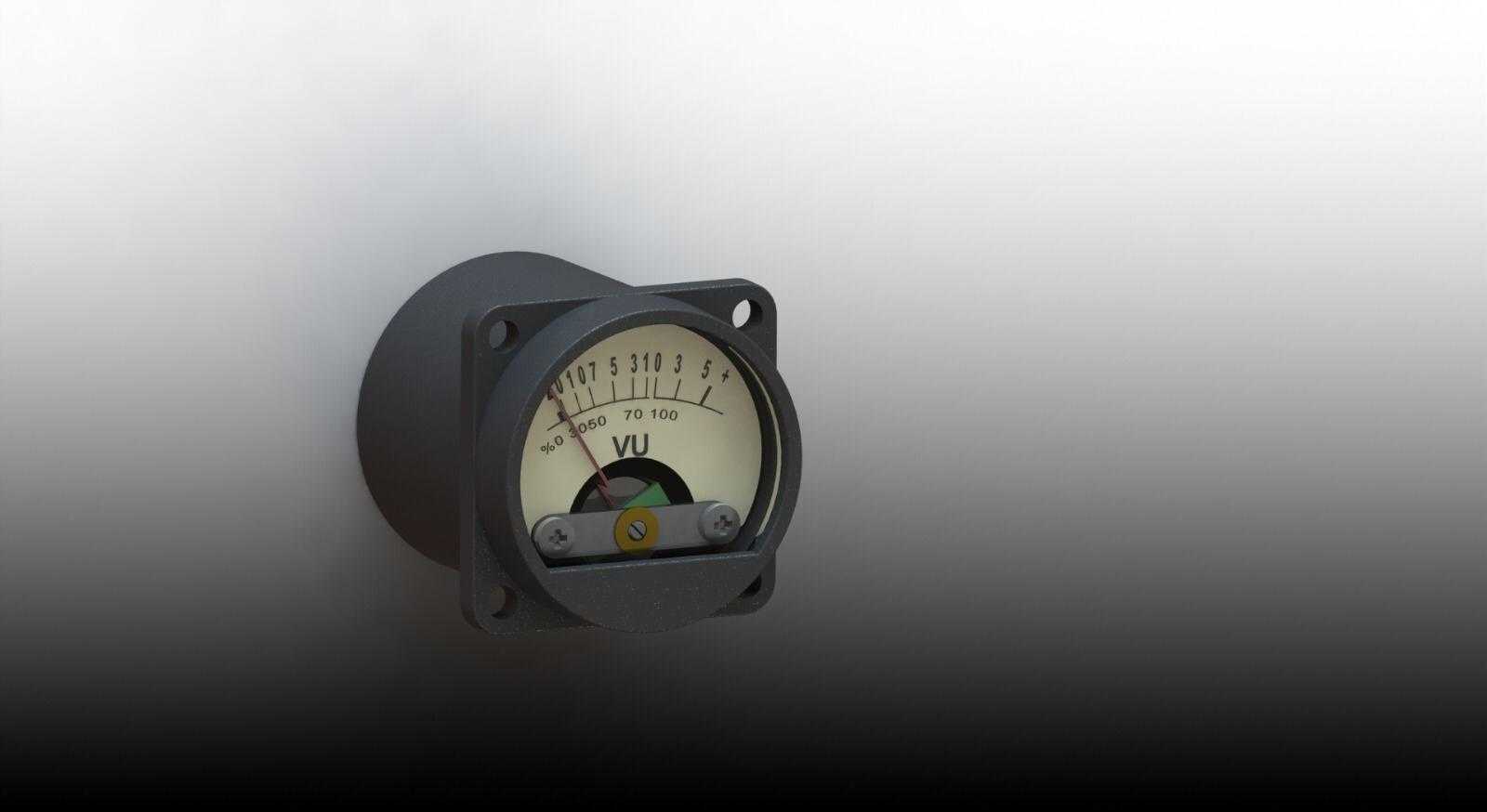

嵌入式指针式直流电压表外观结构设计

这款指针式电压表是工业电气控制、音频设备、实验测试台架领域常用的模拟式电压测量部件，主要用于实时直观显示回路直流电压数值，相比数显表头，它具备响应速度快、无刷新延迟、可直观观测电压波动趋势的特点，在功放设备、低压控制柜、教学实验装置、小型机电设备的操作面板上应用十分广泛，操作人员无需近距离认读数字，扫过表盘即可快速判断电压是否处于正常工作区间，适合工业现场快速巡检的使用场景。

在功能特性上，该表头采用经典的磁电式机芯结构，依靠通电线圈在永久磁场中产生的电磁力矩带动指针偏转，配合反力矩弹簧实现电压值与指针摆角的线性对应，表盘采用高对比度的米黄色基底搭配黑色刻度线与红色量程警示标识，刻度区间覆盖常用低压测量范围，表盘中央印有VU标识，也可适配音频电平信号的监测需求，满足不同场景的测量显示需要。表头前部配有透明防护面罩，既可以阻挡现场粉尘、油污接触表盘与指针，也能避免外力磕碰损坏脆弱的指针结构，面罩通过卷边结构与外壳紧密压合，具备基础的防尘防溅能力，适配普通工业车间的使用环境。

设计思路上，整体采用圆形机芯搭配方形安装法兰的结构形式，方形法兰的四个角预留了标准安装孔位，属于行业通用的嵌入式面板安装规格，安装时仅需在设备面板上开出对应直径的圆形开孔，将表头从面板正面嵌入，再通过法兰孔位用螺丝从背面锁紧即可完成固定，安装流程简单便捷，无需额外定制安装支架。外壳采用高强度绝缘工程塑料一体注塑成型，表面做哑光黑磨砂处理，既具备良好的电气绝缘性能，避免外壳带电引发安全隐患，也能减少现场光线反射造成的表盘认读干扰，同时塑料材质重量较轻，不会给设备面板带来额外的承重负担。

外形尺寸与安装边界方面，表头主体的圆形外壳直径适配行业通用的开孔尺寸，法兰边长略大于开孔直径，能够完全覆盖安装缝隙，保证面板外观的整洁性，表头嵌入面板后的纵深尺寸紧凑，不会占用设备内部过多的布线空间，适合内部空间局促的小型设备、便携测试装置使用。接线端子位于表头背部，采用标准的快接插片结构，接线时无需焊接，直接将对应线径的接插件插紧即可完成电气连接，大幅提升现场装配的效率，同时插片结构接触电阻小，不会因为接触不良造成测量数值偏差。整体结构没有易损的活动外露部件，日常使用仅需定期擦拭面罩灰尘即可，维护成本极低，能够在-10℃到50℃的常规工业环境温度下长期稳定工作，测量数值漂移小，使用寿命长。
