NE555十分钟定时电路板结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:189526
  • NE555十分钟定时电路板结构设计
  • NE555十分钟定时电路板结构设计
  • NE555十分钟定时电路板结构设计
  • NE555十分钟定时电路板结构设计

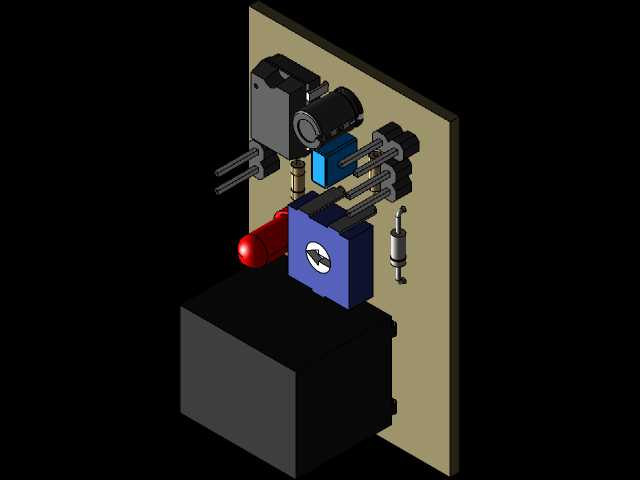

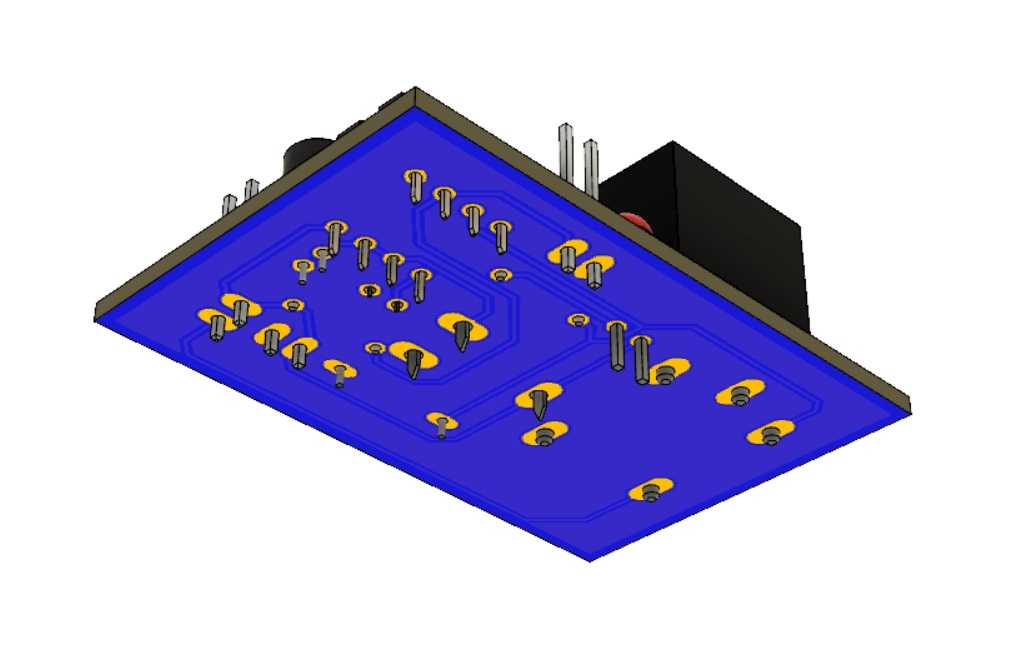

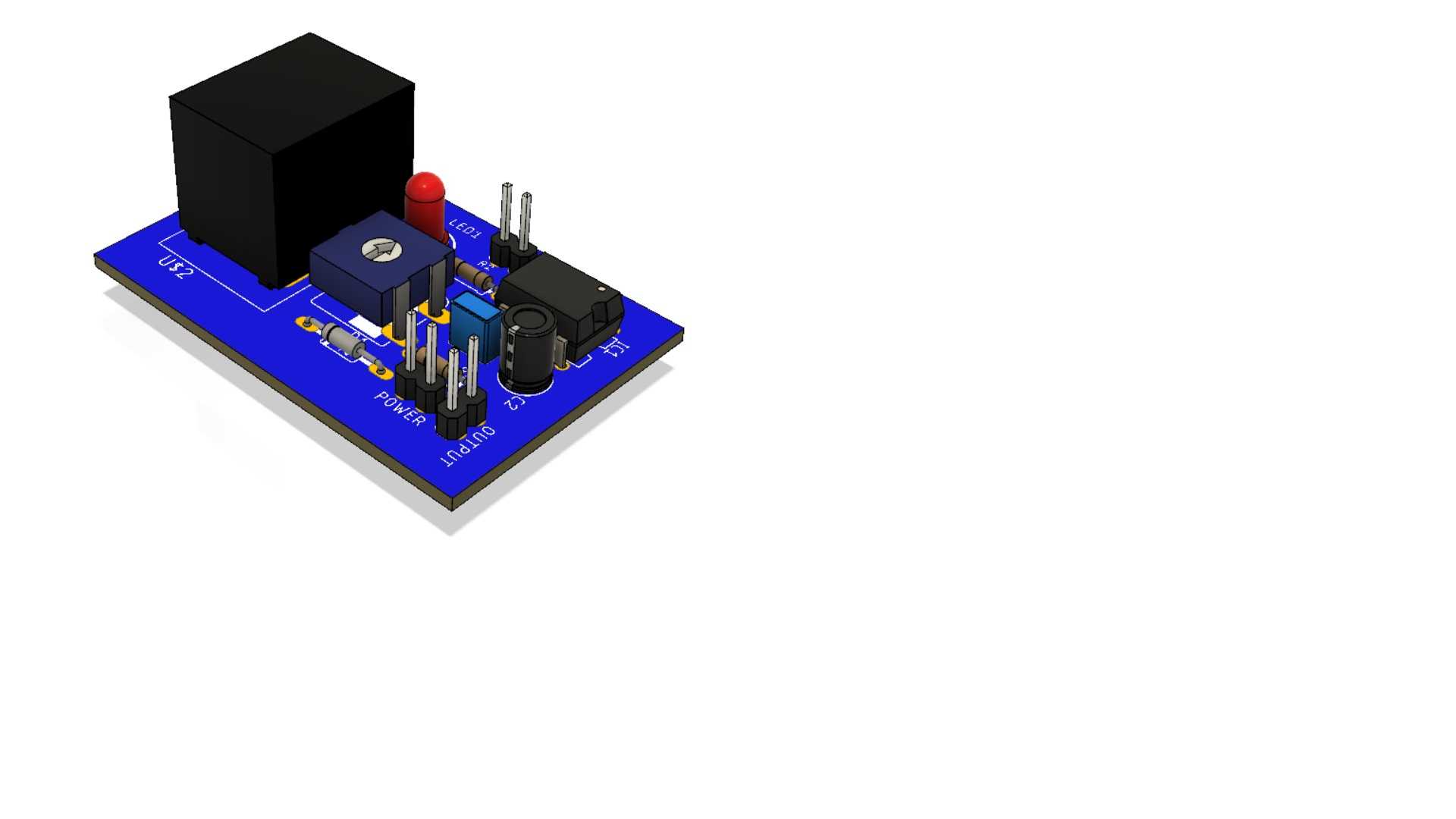

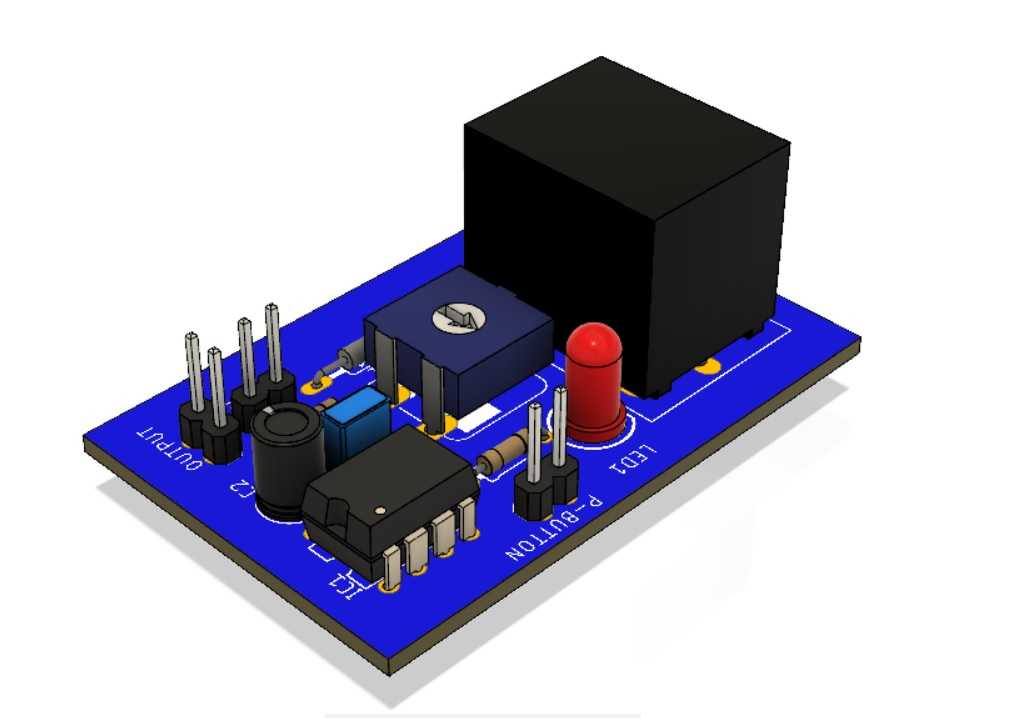

这款基于NE555芯片搭建的十分钟定时电路模块,主要面向民用小功率电控、小型设备延时控制、教学实验演示等场景使用,可实现通电后固定时长的通路输出控制,常被应用在小型家电延时断电、照明回路定时关闭、实验装置触发延时、简易自动化工位的单次延时动作控制中,能够替代人工计时操作,降低小型电控场景的操作复杂度,无需复杂编程即可实现稳定的定时功能。整个模块采用直插式元件布局设计,核心以NE555时基电路为定时核心,搭配小型电磁继电器作为输出执行部件,通过板载电位器实现定时时长的精准校准,板载红色LED用于工作状态指示,输入输出端预留排针接口,方便外部线路快速插接。设计过程中优先考虑元件排布的合理性,将大体积的继电器元件布置在板卡一侧,避免遮挡周边小型阻容元件的焊接空间,电位器布置在板卡中部便于调试时的旋钮操作,LED指示灯布置在板卡边缘便于观察工作状态,输入输出排针分别布置在板卡两端,符合常规外接线路的走线习惯,减少接线时的线路交叉。板卡整体采用矩形PCB结构,长宽尺寸适配常规面包板与小型安装壳体的安装空间,板边预留的安装孔位可配合螺丝完成模块在设备壳体内部的固定,所有直插元件的引脚高度控制在合理范围内,最高的继电器元件高度不超过常规小型塑料壳体的内部净空高度,排针引脚伸出长度适配常规杜邦线的插接深度,不会出现插接松动或者引脚过长顶触壳体的问题。电路设计上采用成熟的NE555单稳态工作电路,外围阻容元件参数经过匹配计算,确保定时时长覆盖十分钟区间,板载续流二极管并联在继电器线圈两端,吸收线圈断开时的反向电动势,保护核心芯片不受反向电压冲击,电源输入端预留滤波电容位置,降低外部电源波动对定时精度的干扰,整个电路元件数量少,焊接组装难度低,既适合电子爱好者手工制作,也适合小批量生产用于配套小型电控设备。
