SAE J1772标准电动汽车交流充电枪结构设计

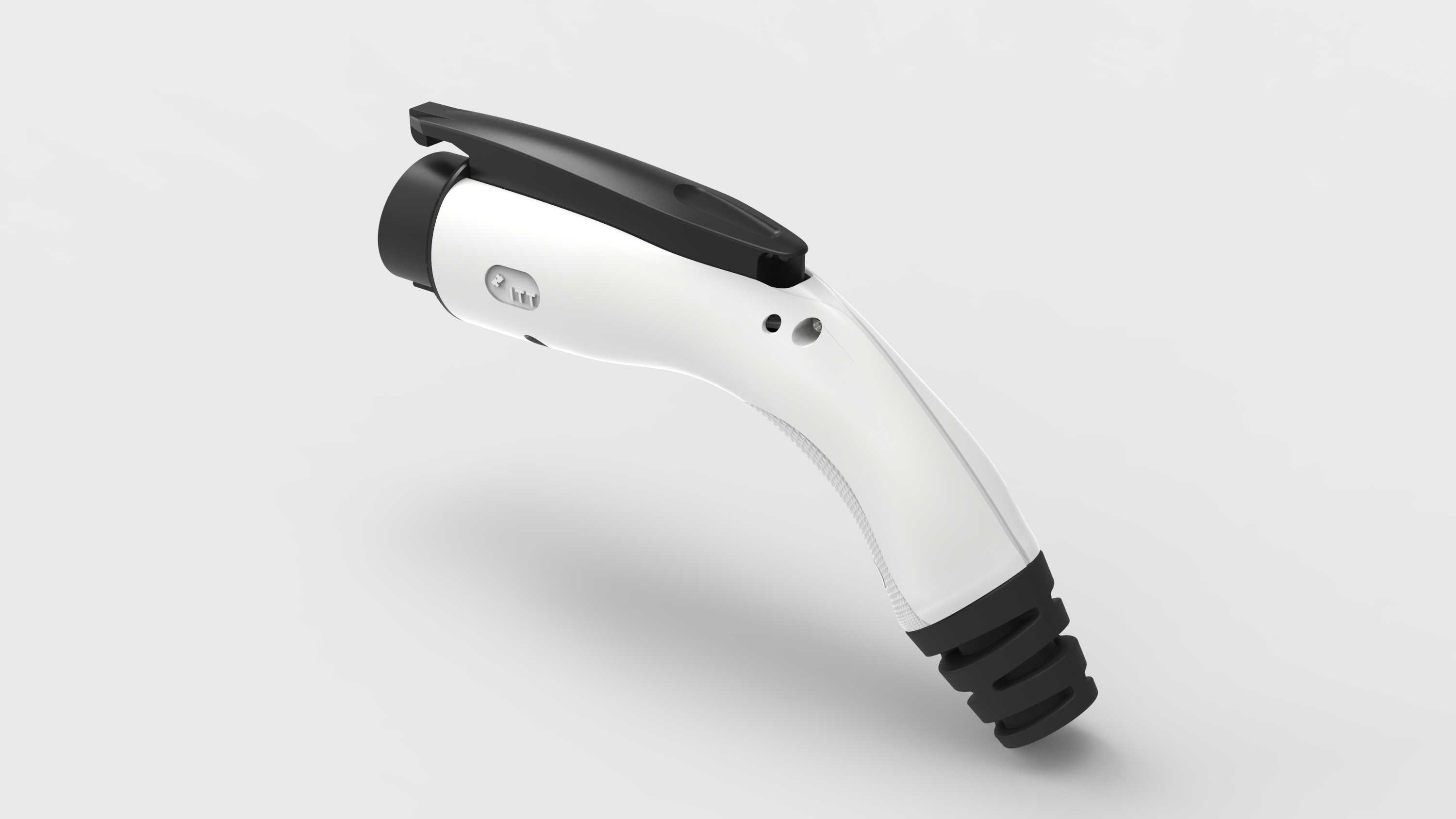

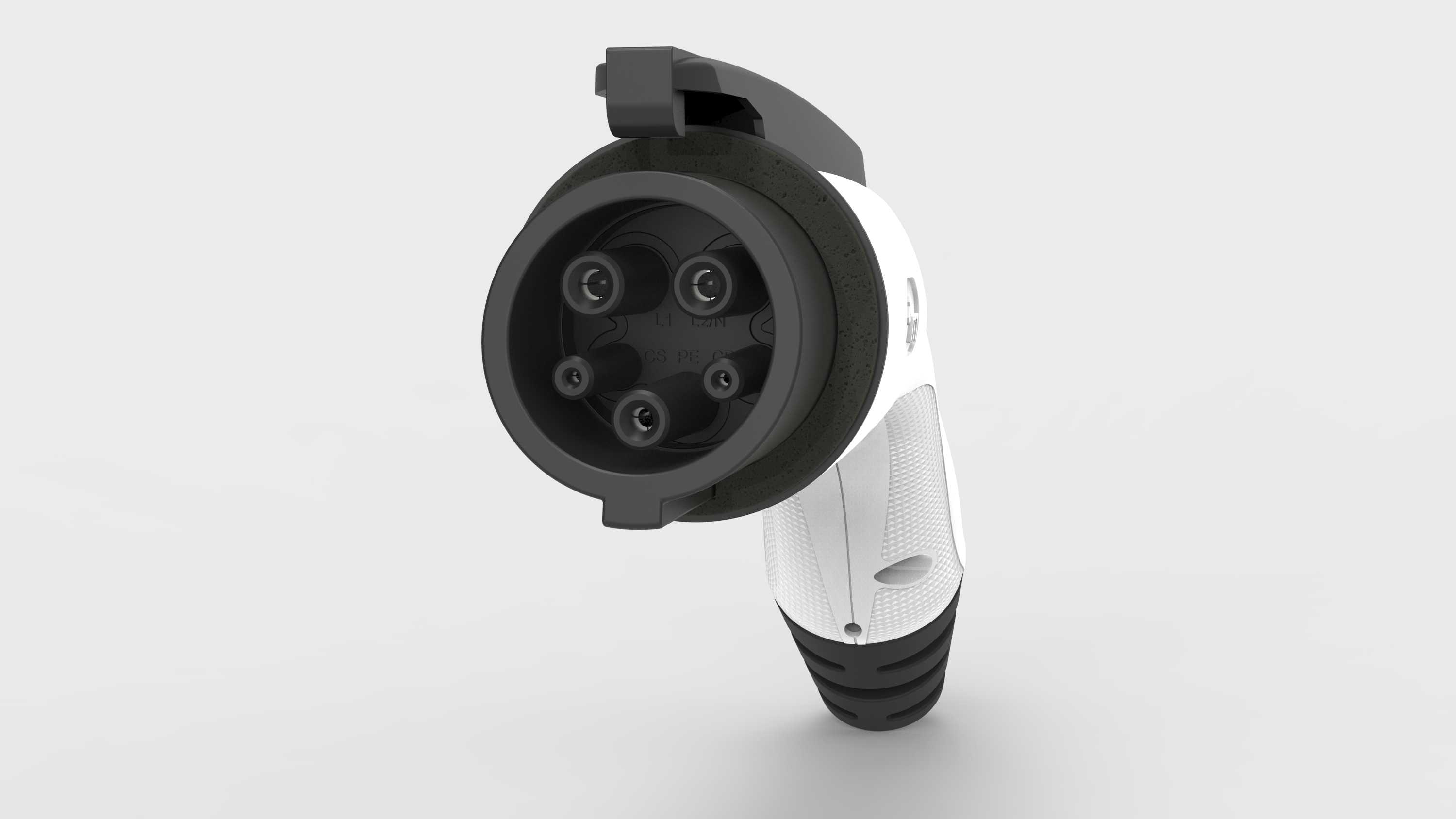

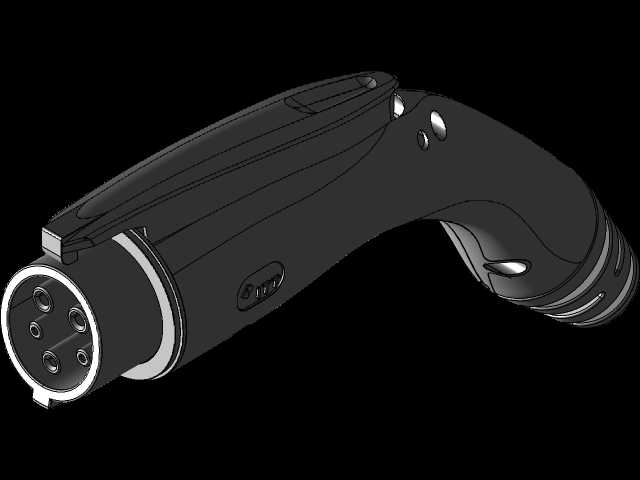

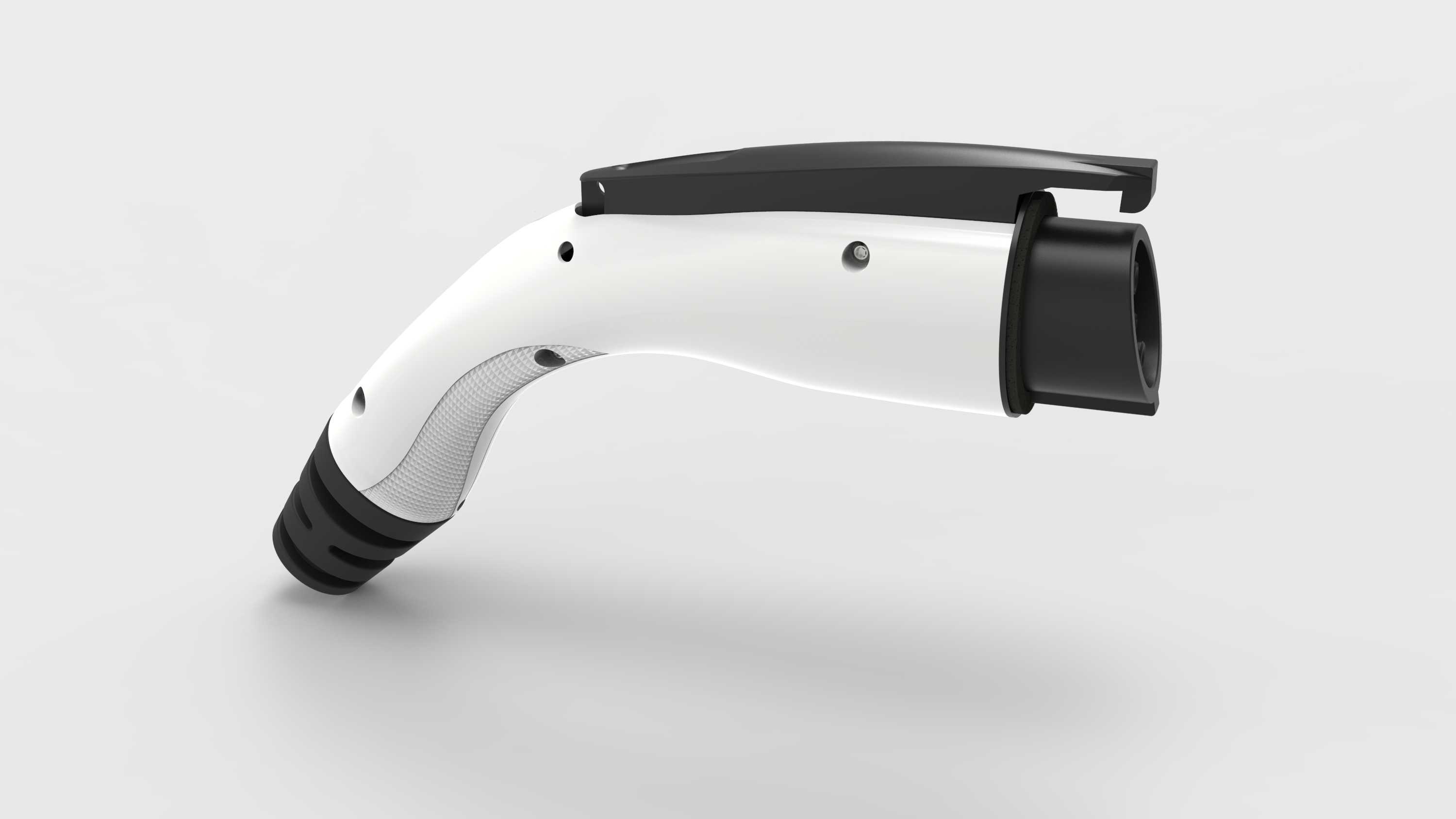

这款充电插头是适配SAE J1772标准的电动汽车交流充电终端部件，主要应用于民用交流充电桩、家用壁挂式充电盒与电动汽车车载充电机之间的电力传输与信号交互场景，覆盖私人车位充电、公共交流充电站、社区配套充电区等日常补能场景，是北美及国内部分早期交流充电体系中应用广泛的接口形态。作为电动汽车补能链路的核心连接部件，它承担着交流电能传导、充电状态信号交互、插拔安全联锁的核心功能，在充电过程中可实现车辆与供电端的通讯确认，未完全插接到位时不会启动供电，拔插过程中可实现先断信号后断电源，避免带载拔插产生的拉弧风险，同时具备防误插、防脱落的结构设计，日常使用中可耐受上万次插拔循环，适配户外日晒雨淋的使用环境。产品整体采用人体工学弯柄造型设计，握持区域做了防滑纹理处理，握持弧度贴合手掌自然弯曲形态，插拔施力时可均匀分散手部受力，即使用户单手握持也能轻松完成插拔操作，顶部设置的解锁按键位置贴合拇指操作范围，按压解锁的行程与反馈力度经过反复调校，操作时无需过度施力即可完成锁止解锁动作。插头前端的接口端子排布严格遵循SAE J1772标准定义，包含交流电源端子、接地端子、控制导引端子与充电连接确认端子，各端子之间设置绝缘隔离结构，端子外围的绝缘护套采用耐高低温、耐磨损的绝缘工程塑料材质，可在-30℃到50℃的环境温度区间内保持结构强度与绝缘性能，尾部的线缆防护套采用渐变锥度的柔性结构，可缓冲线缆弯折应力，避免靠近插头位置的线缆因反复弯折出现线芯断裂、外皮破损的问题。在安装边界与尺寸设计上，插头整体外径控制在常规成人可单手握持的范围，插接端的配合尺寸严格匹配国标与SAE标准对应的车辆插座公差范围，插入深度与锁止卡扣的位置完全符合通用安装规范，可直接适配所有符合J1772标准的车载充电插座，无需额外调整安装结构，插头尾部的线缆接入位置做了密封结构设计，可达到日常户外使用的防水防尘要求，避免雨水、灰尘进入插头内部引发短路或接触不良问题，外壳的拼接缝隙做了错位止口设计，进一步提升整体防护性能，外壳材质选用阻燃级工程塑料，即便内部出现异常温升也可阻止火势蔓延，保障充电过程的使用安全。
