车用四路插片式保险座结构设计

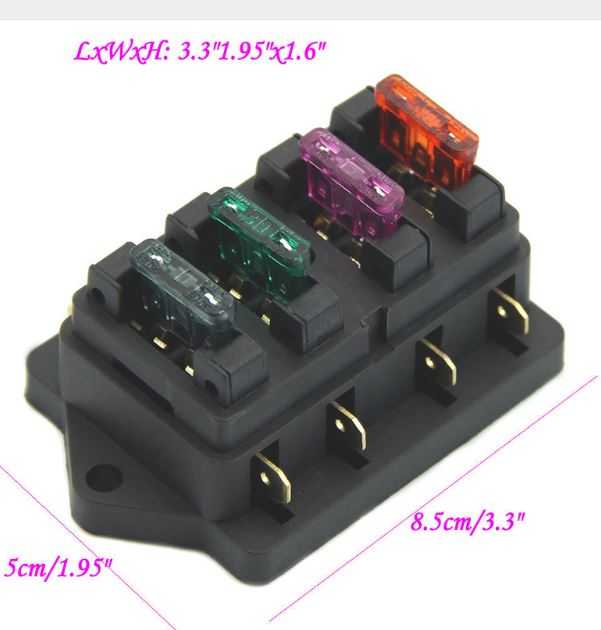

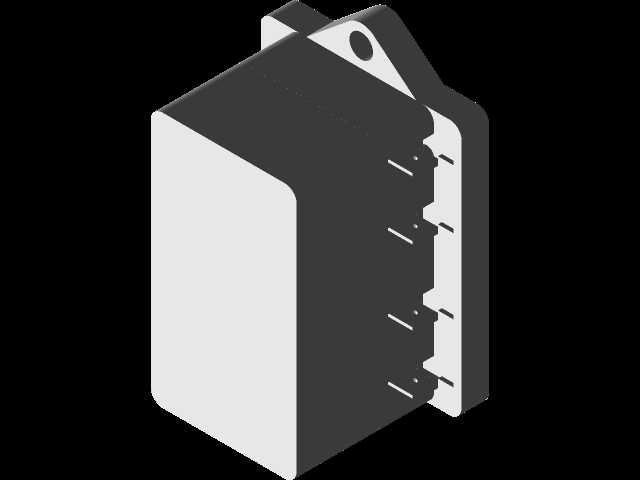

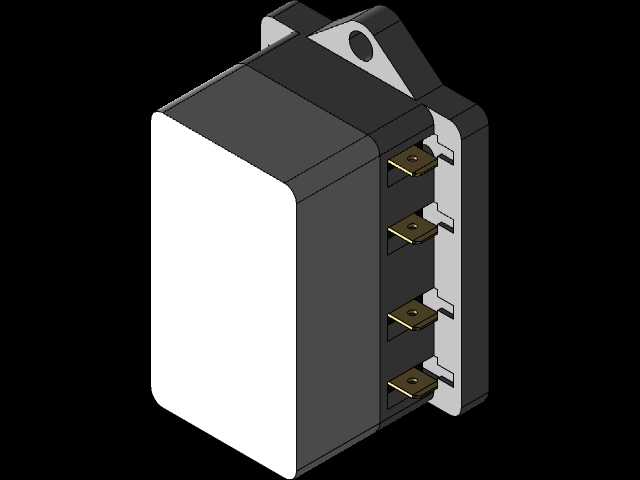

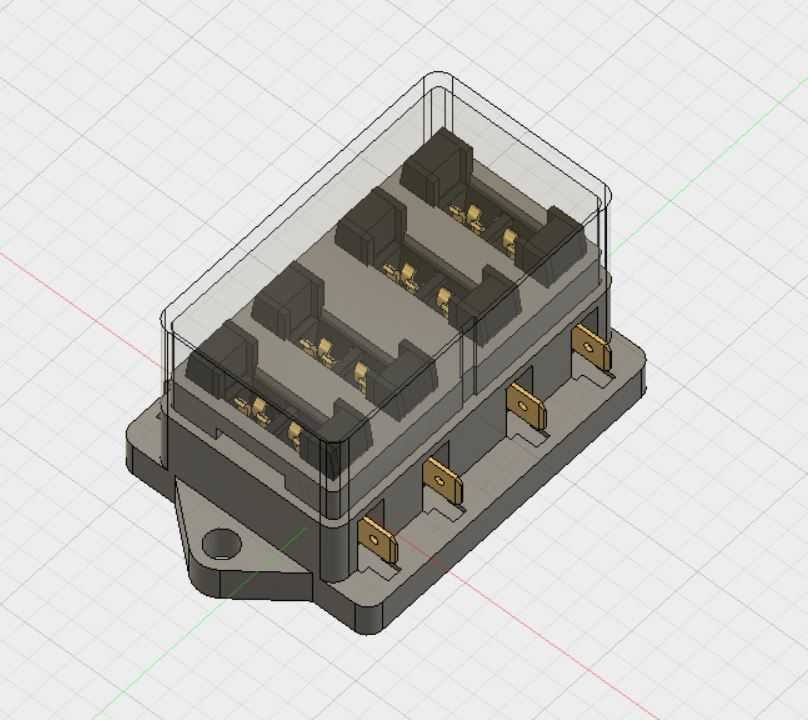

这款四路保险座主要面向车载低压电路保护场景设计，可广泛应用于乘用车、商用车、改装特种车辆的电路分路保护环节，也可适配低压工控设备、户外移动电源组的分路过载防护需求，在电路出现过载、短路故障时，可通过对应回路的插片保险丝快速切断故障支路，避免故障范围扩大，保护后端车载电器、线束以及核心用电设备不受大电流冲击损坏。产品整体采用底座加透明上盖的分体式结构设计，底座选用耐高低温、绝缘性能优异的硬质工程塑料注塑成型，可在车载复杂温变、振动环境下长期保持结构稳定性，不会出现绝缘失效、壳体脆裂的问题；透明上盖采用卡扣式装配结构，无需额外工具即可快速开合，既可以直观观察内部各回路保险丝的工作状态，快速定位故障回路，也能阻挡行车过程中的灰尘、水渍、油污侵入保险座内部，避免触点氧化、接触不良的问题。底座侧边预留带安装孔的固定耳，可通过螺栓直接固定在车身钣金、设备安装板上，安装边界清晰，不会与周边线束、部件产生干涉；底座侧方排布的六组铜质插片接线端子，采用镀锡防氧化处理，导电性能优异，接触电阻低，可适配常规车用线束端子压接装配，接线操作便捷，四组独立的保险插槽分别对应四路独立的保护回路，各回路之间设置绝缘隔断筋，避免不同回路之间出现爬电、短路问题，单回路可适配标准ATC规格插片保险丝，额定耐压250V，可满足常规车载低压电路以及多数低压工控电路的分路保护需求。设计过程中充分考虑车载场景的振动使用需求，插槽内部设置弹性卡紧结构，车辆行驶过程中产生的持续振动不会导致保险丝松脱、接触不良，端子与底座的嵌合结构采用包胶注塑工艺，端子与塑料底座结合紧密，长期拉扯线束也不会出现端子移位、松脱的问题；底座底部设置加强筋结构，既提升了底座整体的结构强度，也在底座与安装面之间留出了微小的散热间隙，避免大电流工况下热量堆积加速塑料老化。整体外形紧凑规整，四路并排的布局既方便布线时区分不同回路，也尽可能压缩了安装占用空间，适配车内紧凑的安装空间需求，透明上盖的弧形边缘设计也避免了安装、维护过程中尖锐边角划伤操作人员或线束绝缘层。
