LM393光敏检测传感模块结构设计

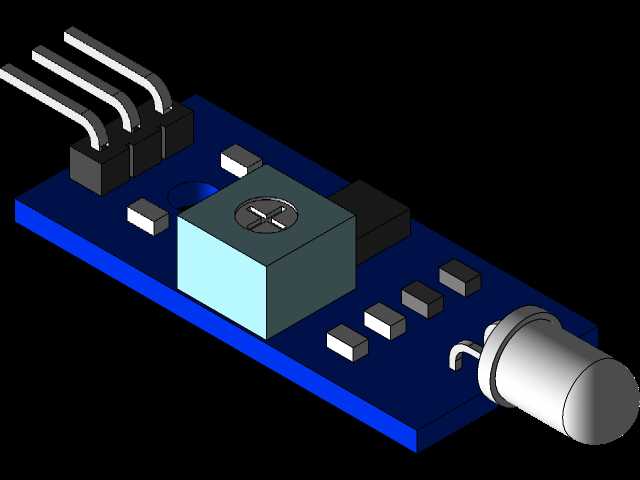

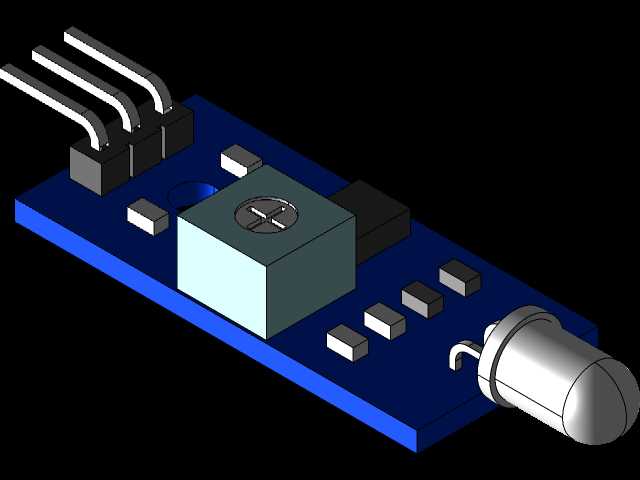

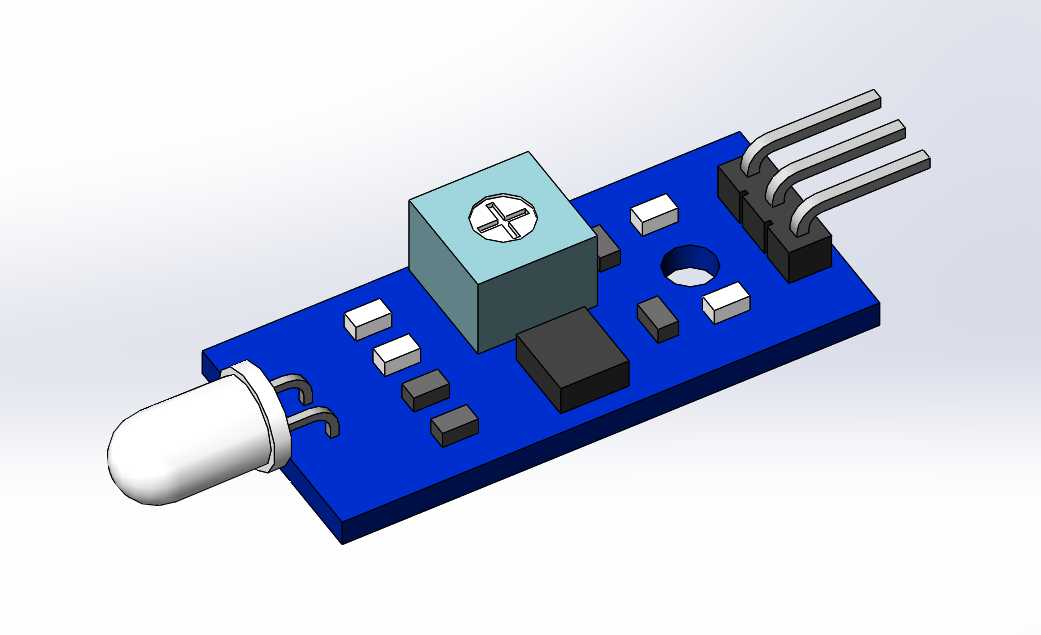

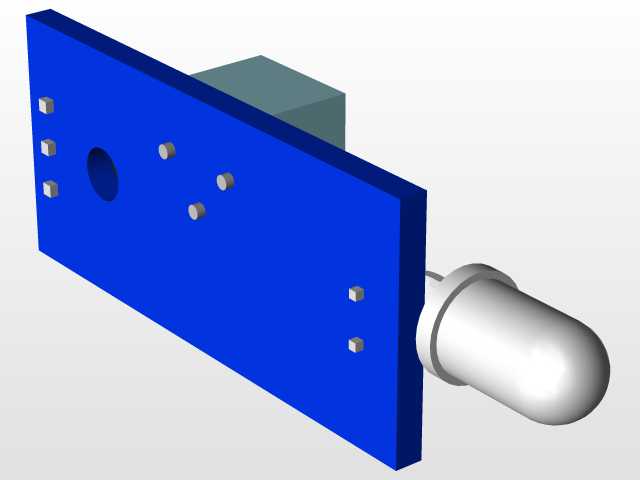

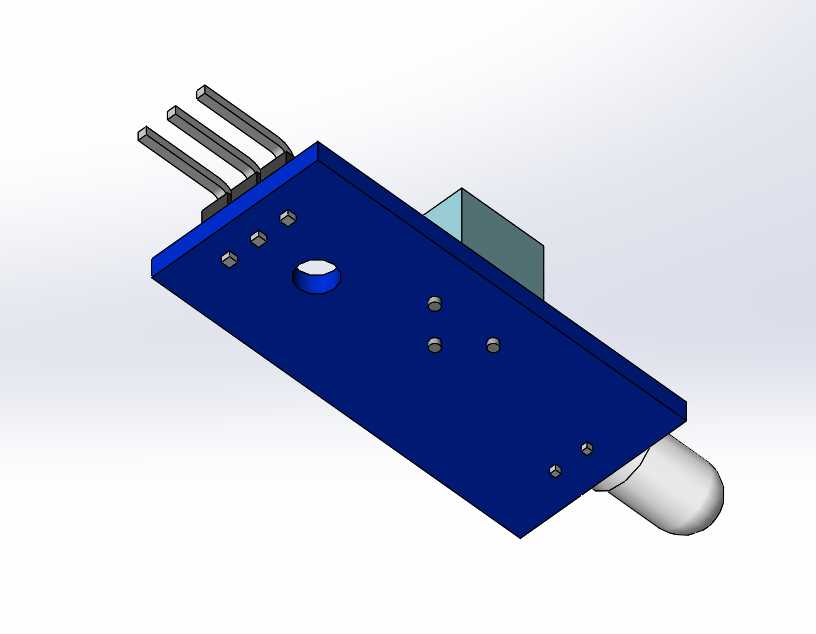

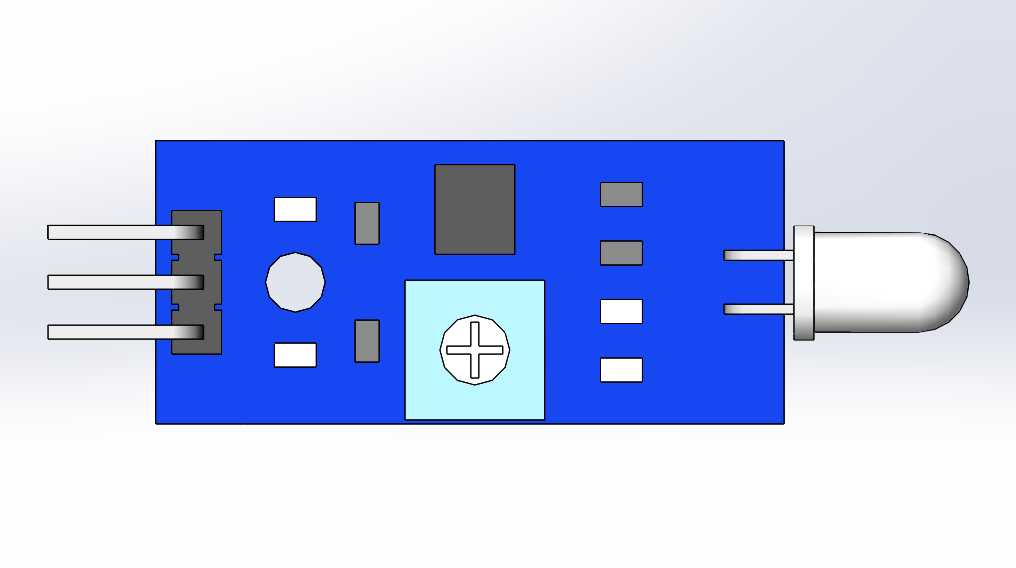

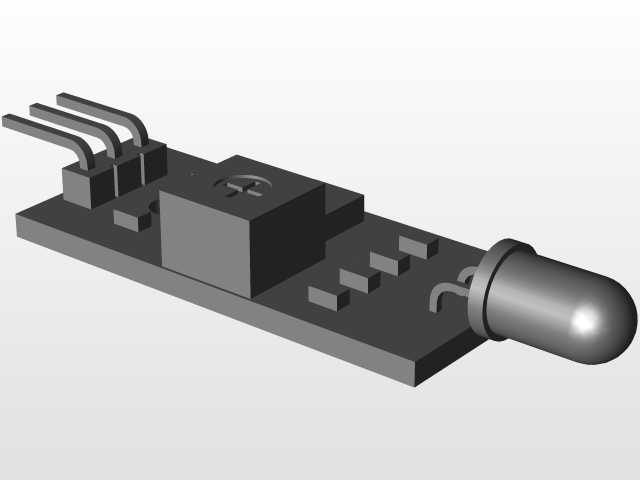

这款LM393光传感模块是工业光电检测场景中常用的前端感知部件，广泛应用在自动化生产线物料到位检测、智能设备环境光感触发、安防设备光线异动侦测、智能家居光照联动控制等场景中，能够将环境光强度变化转化为可被主控系统识别的电信号，为设备的逻辑判断提供可靠的感知输入。模块核心采用LM393电压比较器作为信号处理核心，搭配侧置的光敏接收二极管完成光信号采集，板载的可调电位器可实现检测灵敏度的现场校准，能够适配不同光照阈值的检测需求，输出端采用标准直插排针设计，可直接与常见的单片机控制板、PLC扩展模块完成接线，无需额外设计信号转换电路。在设计过程中，整体采用长条形PCB基板布局，将光敏接收头布置在板体一端，尽可能减少板上其他元器件对光线接收的遮挡，电位器布置在板体中部靠近光敏元件的位置，方便调试时直接调整灵敏度参数，信号输出排针布置在板体另一端，与接线端的走线距离最短，能够减少信号传输过程中的干扰，板体中部预留的固定安装孔，可配合M3规格螺丝完成模块在设备机架上的固定，安装时无需额外设计定制支架，通用安装孔位能够适配绝大多数工控设备的安装面。模块整体外形紧凑，板体宽度控制在常规电子模块的通用尺寸范围内，安装边界清晰，外围元器件均采用贴片式封装，整体厚度较薄，能够嵌入到狭小的设备内部空间中，不会占用过多的安装位置。板上的贴片电阻、电容均按照信号流向有序排布，电源输入端与信号输出端的走线做了区分，避免电源杂波对微弱的光感信号造成干扰，黑色封装的比较器芯片布置在电位器与输出排针之间，缩短了比较器到输出端的信号路径，提升信号响应速度。在实际使用中，该模块可实现对环境有无光照、光照强度是否达到阈值的快速判断，响应速度快，工作稳定性强，能够在常规工业环境温度范围内稳定工作，无论是作为流水线的物料计数检测触发部件，还是作为智能照明设备的光控开关前端，都能可靠完成感知任务，模块的直插式接口设计也降低了现场接线的难度，运维人员无需复杂培训即可完成模块的更换与调试。
