方形壁装式电机驱动冷却鼓风机结构设计

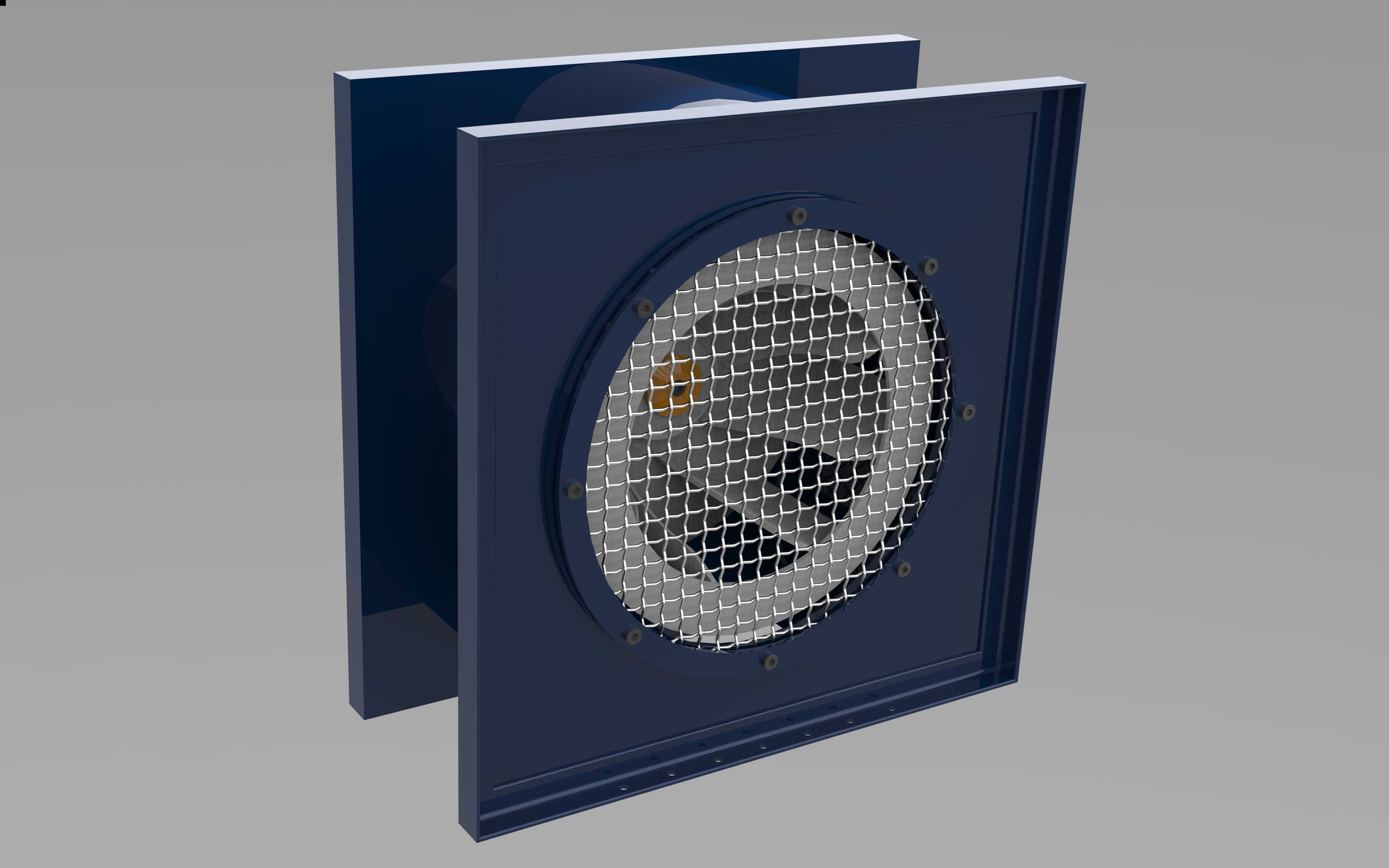

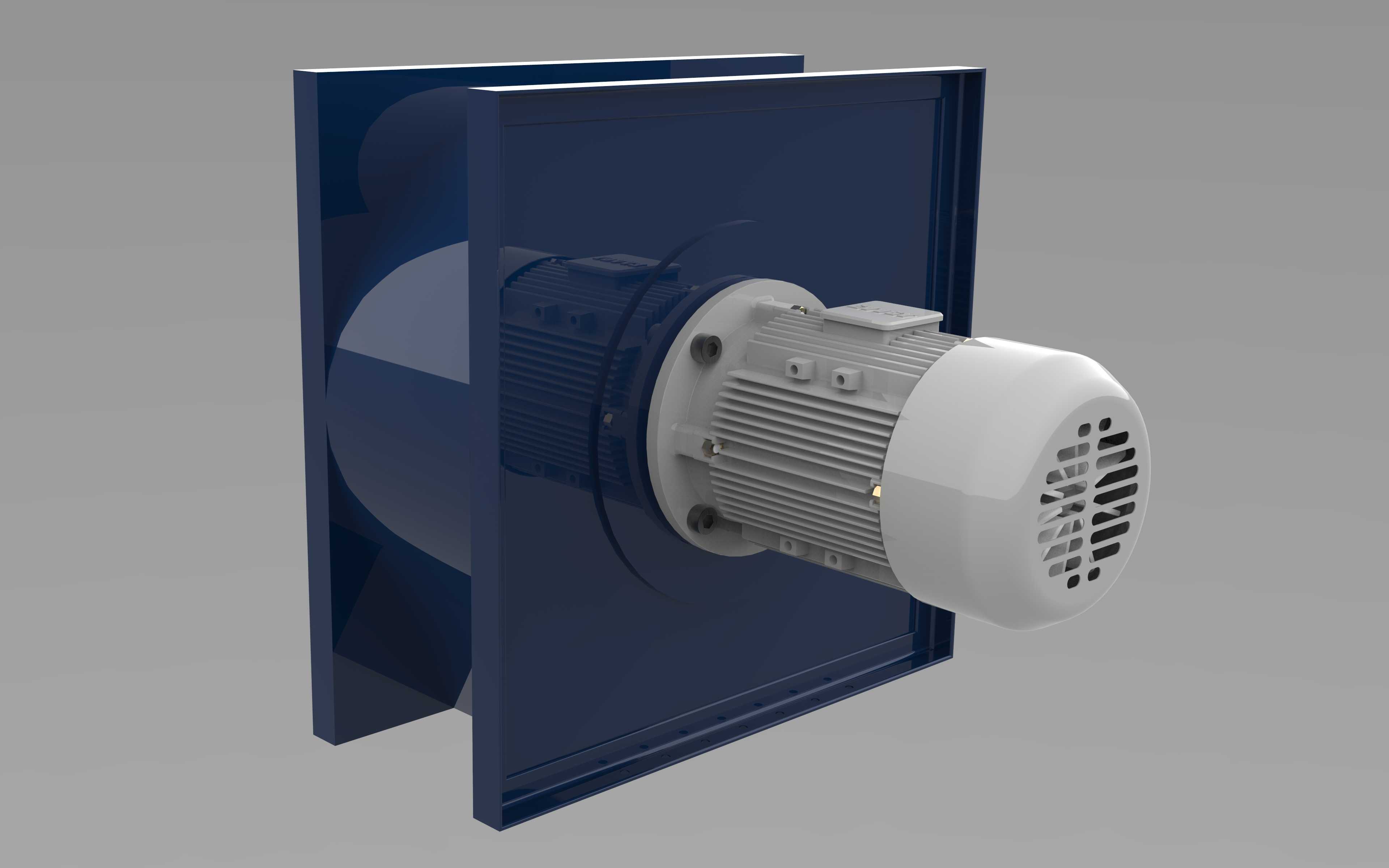

这款壁装式电机驱动冷却鼓风机，主要应用于工业厂房侧墙通风、设备舱体散热、电机机组配套冷却、密闭空间换气排风等场景，可直接嵌入墙体预留安装位完成固定，无需额外搭建复杂的安装支架，适配工业生产车间、配电设备间、大型机电设备散热工位等多种使用环境，能够持续稳定输送定向气流，带走区域内积聚的热量与浑浊空气，维持作业环境的温度处于合理区间，保障配套机电设备不会因长期过热出现性能衰减、绝缘老化等问题。设备采用方形法兰安装边框设计，边框平面度经过结构优化，安装时可与墙体安装面紧密贴合，配合密封胶条即可实现接缝处的密封效果，避免气流从安装缝隙处泄漏，保障送风排风的效率。风筒部分采用流线型渐扩式流道设计，能够减少气流在风筒内部的涡流损耗，降低气流通过时的风阻与运行噪音，提升风机的运行效率。驱动电机与风轮采用直联式传动结构，省去了皮带传动、联轴器传动等中间传动环节，既减少了传动过程中的能量损耗，也降低了后期维护的工作量，无需定期调整皮带张紧度、更换传动易损件。电机外壳采用轴向散热筋结构，能够增大电机外壳与空气的接触面积，风机运行时带动的气流可直接掠过散热筋表面，带走电机运行产生的热量，保障电机在长时间连续运行工况下的温升处于额定范围内，延长电机的使用寿命。电机尾部设置有防护端盖，端盖上开设有阵列式通风孔，既能够保障电机内部的空气流通散热，也可以阻挡外部大尺寸杂物、飞虫进入电机内部，避免异物卡滞风轮或者损坏电机绕组。在安装边界设计上，方形法兰边框预留了均匀分布的安装孔位，可适配常规的墙体膨胀螺栓固定安装方式，安装孔位的间距经过标准化设计，能够匹配多数工业建筑预留的风机安装洞口尺寸，安装时无需对洞口进行额外的裁切改造。风轮采用后向式离心叶轮结构，运行时风压充足、送风距离远，能够满足长距离定向送风的需求，同时叶轮经过动平衡校准，运行过程中振动幅度小，不会产生额外的结构共振噪音，适配对噪音控制有一定要求的作业场景。整体结构将风机风筒与安装法兰整合为一体化结构，整体刚性充足，长期运行不会出现结构变形，能够适应工业场景下多粉尘、温湿度波动较大的复杂使用环境，稳定完成通风冷却作业任务。
