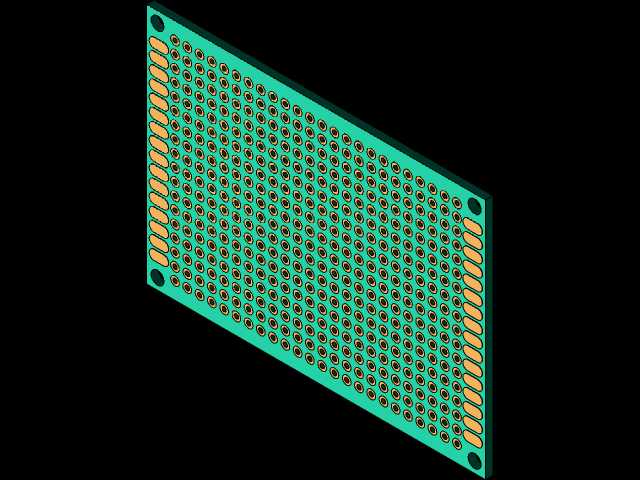

5x7cm双面通用原型PCB板结构设计

这款5x7cm规格的双面原型PCB板，是电子电路研发、样机调试、教学实验场景中极为常用的基础载体，广泛适配电子爱好者DIY制作、高校电子类专业课程实训、中小批量产品前期功能验证、工控电路临时改接测试等多元场景，能够有效替代定制蚀刻电路板完成前期电路功能验证环节，大幅缩短研发打样的周期，降低前期试错的物料成本。从实际用途来看，它无需提前定制线路，使用者可根据自身电路设计需求，在板上完成元器件插装、飞线焊接、电路搭接，快速搭建出可实际运行的功能电路，既可以用来验证模拟电路、数字电路的基础逻辑，也能承载小型单片机系统、传感器采集模块、功率驱动小电路的原型搭建，是电子研发环节不可或缺的基础硬件载体。在功能特性上，这款板采用双面导通设计，正反两面均设置标准间距的金属化焊盘孔，相比单面洞洞板拥有更高的布线灵活性，可实现更复杂的跨面线路连接，有效减少单面布线时的飞线交叉干扰；板边预留的固定安装孔位，能够适配常见的塑料壳体、金属安装支架的固定需求，方便将调试完成的电路直接固定到设备内部；板侧排布的整排连续焊盘，可直接对接插针、排线接口，方便外接电源、信号输入输出链路，无需额外加工接口位。从设计思路来看，这款板遵循通用化、标准化的设计原则，焊盘采用行业通用的2.54mm标准间距，完美适配直插式电阻、电容、二极管、三极管、集成芯片等绝大多数常规直插电子元器件的引脚尺寸，无需对元器件引脚进行二次弯折加工即可直接插装；金属化孔壁做了加厚镀铜处理，焊接时焊锡能够充分浸润孔壁，保证正反两面线路的导通可靠性，避免长期使用后出现孔位接触不良的问题；基板采用常规FR-4玻纤基材，具备足够的机械强度与耐温性能，能够承受多次焊接、拆焊的温度冲击，不会因反复拆装元器件出现基板变形、焊盘脱落的问题。在外形尺寸与安装边界上，整板外形严格控制为5cm×7cm的矩形规格，板厚采用常规1.6mm的通用PCB厚度，四个边角的安装孔中心距板边距离统一为3mm，适配M3规格的固定螺丝，安装时无需额外测量孔位即可快速对位；板上所有焊盘孔的孔径统一为0.8mm，既可以满足常规直插元器件的引脚穿过需求，也能适配0.5mm线径的飞线穿过焊接，整板的边缘做了圆角钝化处理，避免拿取、安装时被板边毛刺划伤，整体尺寸适配市面上绝大多数通用小型电子壳体的内部安装空间，调试完成后可直接装入壳体形成完整的功能模块。
