SG90微型舵机十字形输出摇臂结构

该零件是配套微型伺服舵机使用的十字形输出摇臂，主要应用在小型航模舵面控制、桌面级机械臂关节传动、智能小车转向机构、小型自动化教具动作执行端等场景，是微型舵机动力输出端与负载之间的核心传动连接件，承担舵机扭矩传递、动作行程转换的作用，能够将舵机输出轴的旋转摆动转化为负载端的直线推拉或者角度摆动动作。

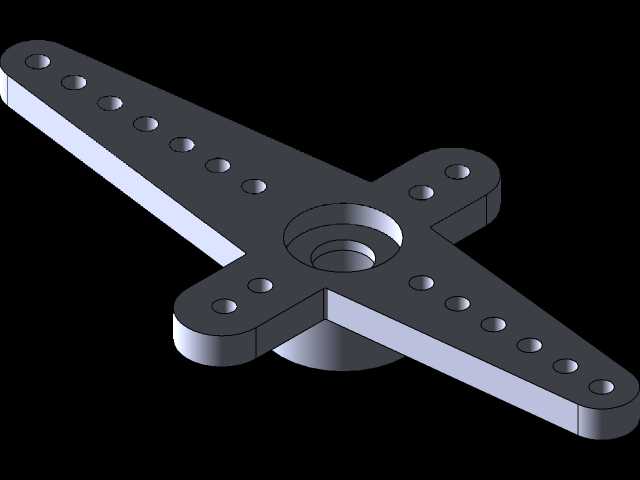

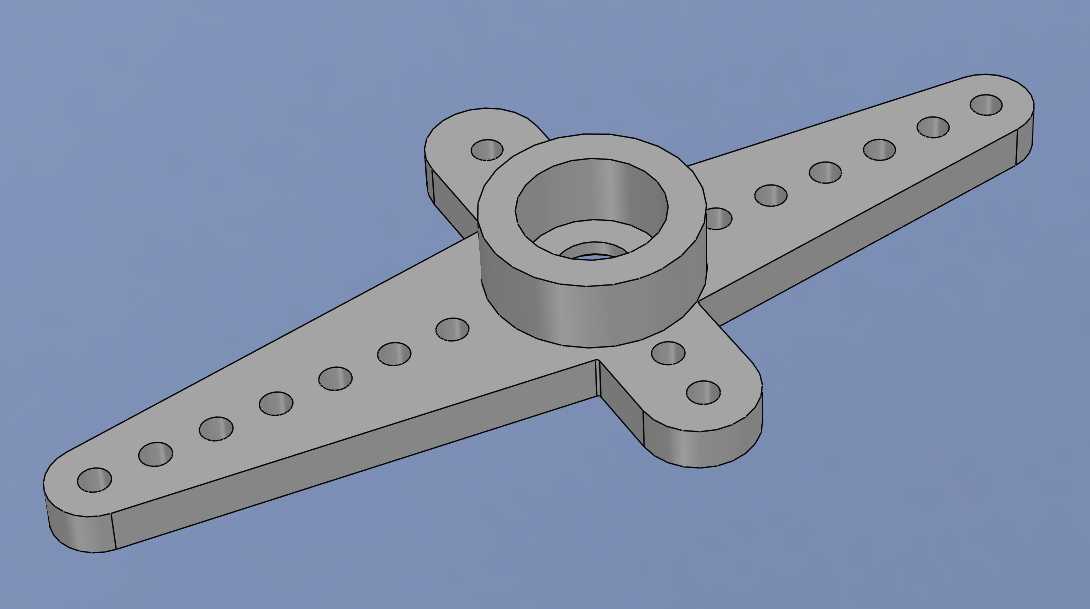

在功能特性上，该摇臂采用十字交叉的双臂结构设计，相比单臂摇臂可同时适配四个方向的负载连接需求，两个长摇臂臂身上等间距排布多组安装孔位，可根据实际负载的安装距离、力臂长度需求灵活选择固定孔位，方便调试不同的动作行程与输出扭矩配比，短臂端设置的两个固定孔位则用于小行程、大扭矩输出场景下的连杆连接，适配不同的传动结构需求。中心位置设置与舵机输出齿匹配的轴孔，能够紧密套合在SG90舵机的花键输出轴上，避免传动过程中出现打滑、虚位问题，轴孔周边的凸台结构提升了摇臂与输出轴的配合深度，进一步增强连接的可靠性，减少高速摆动下的连接松脱风险。

设计过程中，首先围绕SG90舵机输出轴的标准花键尺寸确定中心轴孔的内径与配合公差，保证安装后无明显旷量同时可顺利压入装配；其次根据舵机的额定输出扭矩，核算摇臂臂身的厚度与宽度，在保证整体结构强度、受力后不发生明显形变的前提下尽可能做轻量化处理，降低摇臂自身重量对舵机负载的额外消耗；臂身的孔位间距按照常用微型连杆的安装尺寸做等距排布，每个孔位的直径适配标准微型拉杆接头的安装尺寸，无需二次加工即可直接装配使用。

安装边界方面，摇臂中心轴孔深度与舵机输出轴的伸出长度匹配，安装后摇臂底面与舵机上壳表面保留微小间隙，避免转动过程中发生摩擦卡顿；十字臂的整体伸展半径控制在合理范围内，转动时不会与舵机本体、周边安装结构发生干涉，长摇臂的末端做圆角过渡处理，避免装配调试过程中尖锐边角划伤操作人员，同时也减少转动过程中剐蹭周边线材、结构件的概率。整体结构兼顾了多场景适配性、安装便捷性与传动可靠性，能够满足多数微型舵机应用场景的传动连接需求。
