300W薄型直流5V60A开关电源结构设计

这款薄型开关电源主要面向低压大电流直流供电场景设计，可广泛应用于LED显示屏供电、工业自动化控制回路供电、小型通讯设备集中供电、安防监控系统集中供电等场景，能够稳定输出5V直流电压，持续提供60A的输出电流，满足300W额定功率范围内的各类低压用电设备供电需求，在空间受限的设备机柜、嵌入式安装场景中具备突出的适配优势。

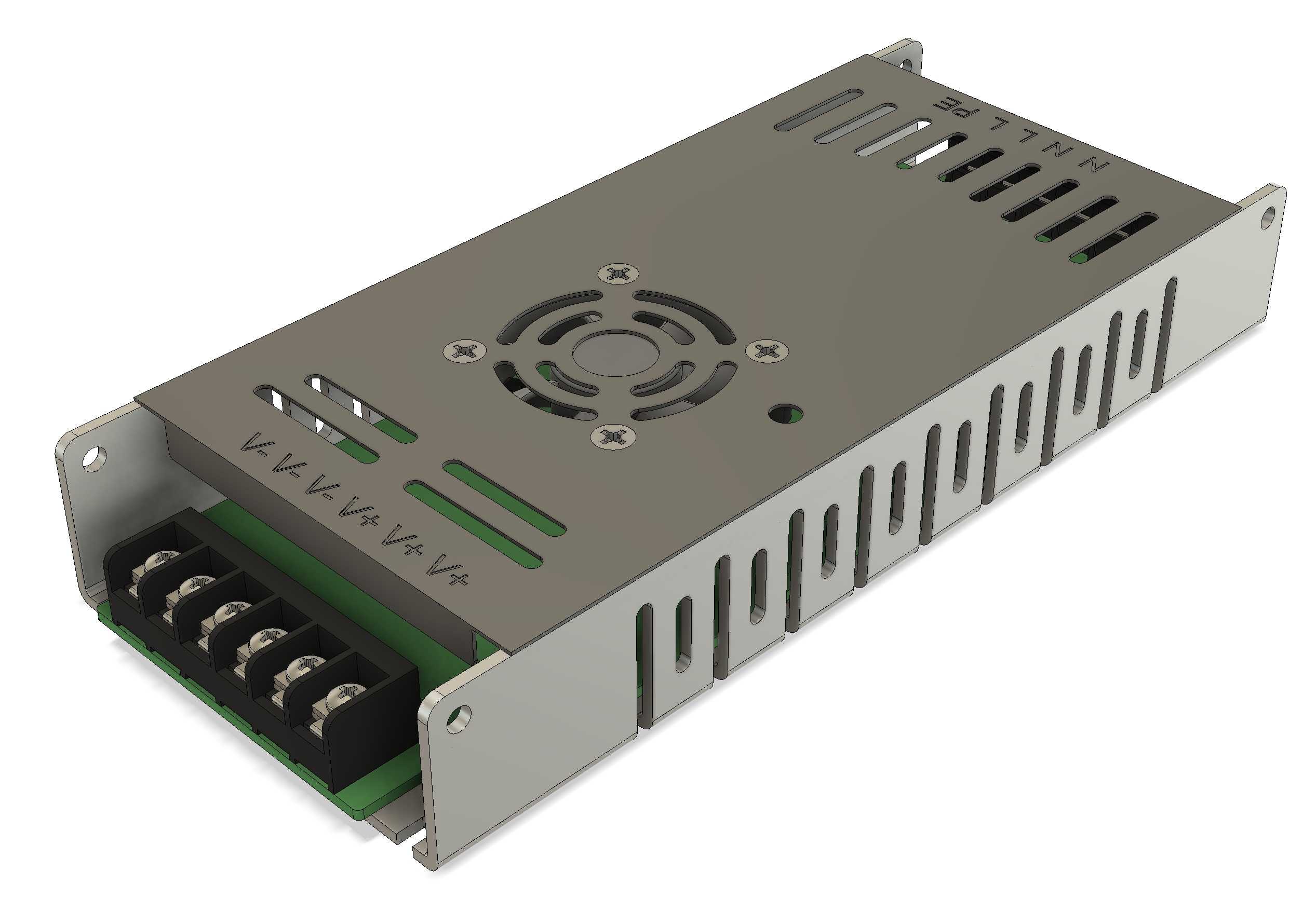

从功能特性来看，该电源采用强制风冷散热结构，顶部集成轴流散热风扇，配合壳体侧面多组纵向通风格栅，能够在满负载运行时快速带走内部功率器件产生的热量，避免高温引发的功率衰减与器件老化问题；输入端与输出端采用分离式接线端子设计，输出端标识清晰区分正负极接线位，多组并联接线位可支持多路负载同时接线，减少外接分线部件的使用，降低布线复杂度；壳体采用金属板材折弯成型，具备良好的电磁屏蔽效果，能够减少自身工作时对外界的电磁干扰，同时也可抵御外界电磁信号对电源内部控制电路的影响，提升复杂电磁环境下的工作稳定性。

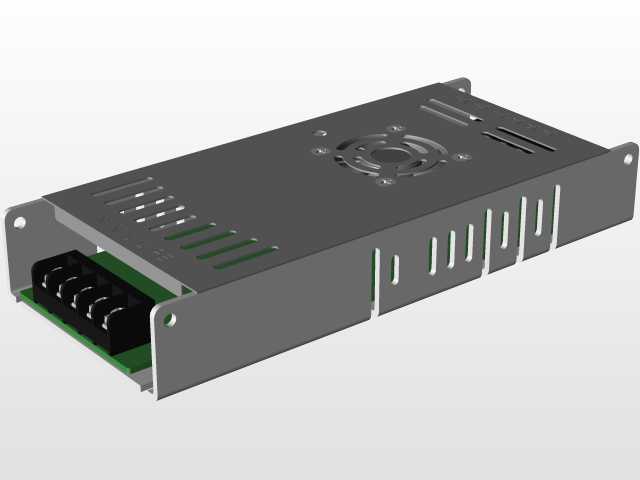

在设计思路上，这款电源优先考量薄型化安装需求，整体采用扁平化布局，将内部功率变压器、整流器件、滤波电容等元器件沿壳体长度方向有序排布，最大化压缩垂直方向的厚度尺寸，最终实现30mm的整机厚度，可轻松嵌入厚度有限的设备夹层、超薄机柜内部；壳体两端预留带安装孔的固定折边，可直接通过螺丝固定在设备安装平面上，无需额外定制安装支架；接线端采用下沉式设计，接线完成后导线不会超出壳体顶面高度，进一步压缩安装所需的垂直空间，适配紧凑安装场景。

从安装边界来看，该电源整机宽度为82mm，总长度为196mm，安装时需在壳体两侧预留不小于10mm的通风间隙，保证侧面格栅的进风与出风通畅，顶部风扇位置不可覆盖遮挡，避免影响散热风道；接线端需预留足够的导线弯折空间，方便后期接线维护操作，整体安装占用空间远小于同功率常规厚度开关电源，能够有效提升设备内部的空间利用率，为其他功能部件预留更多安装位置。
