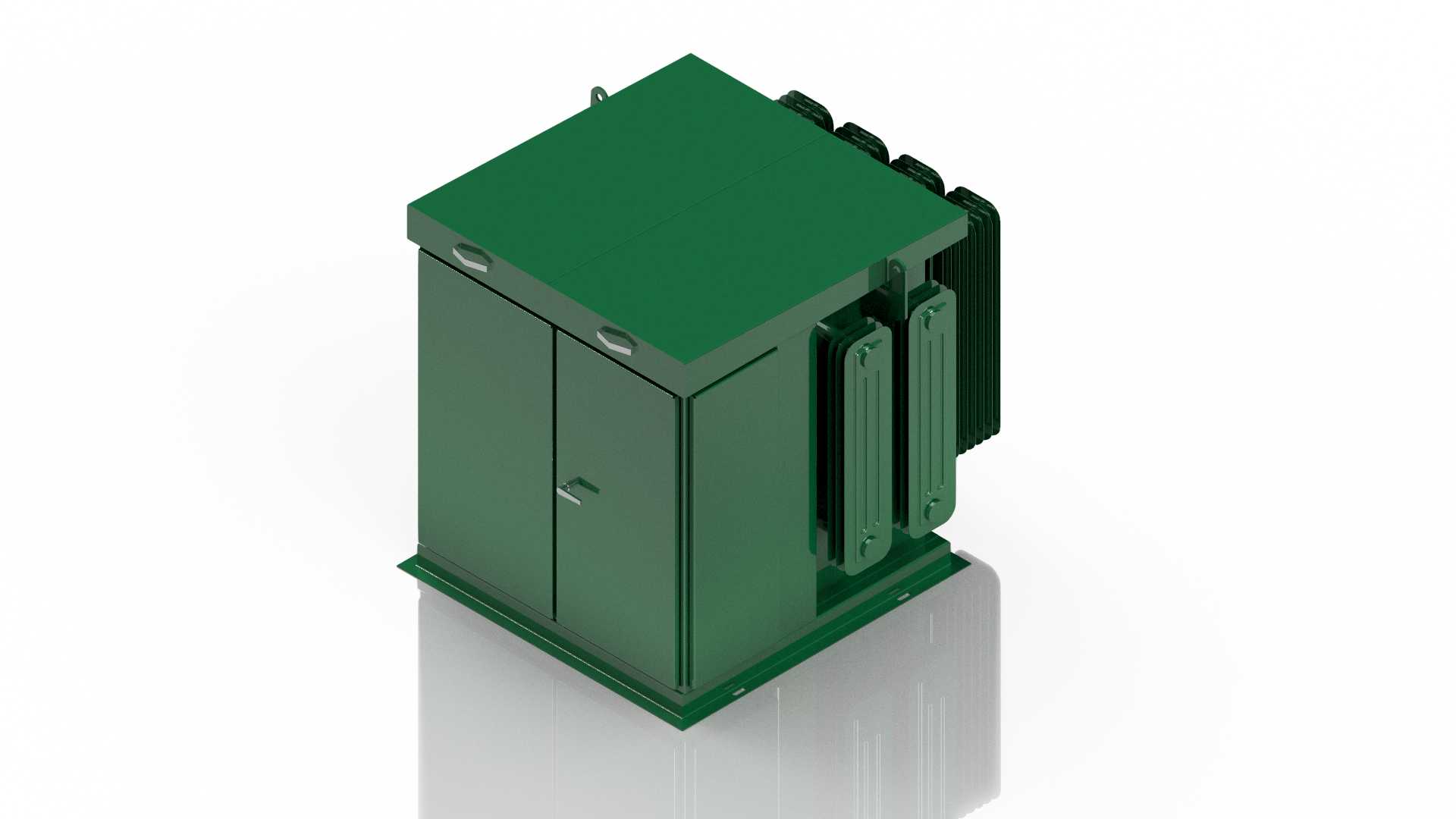

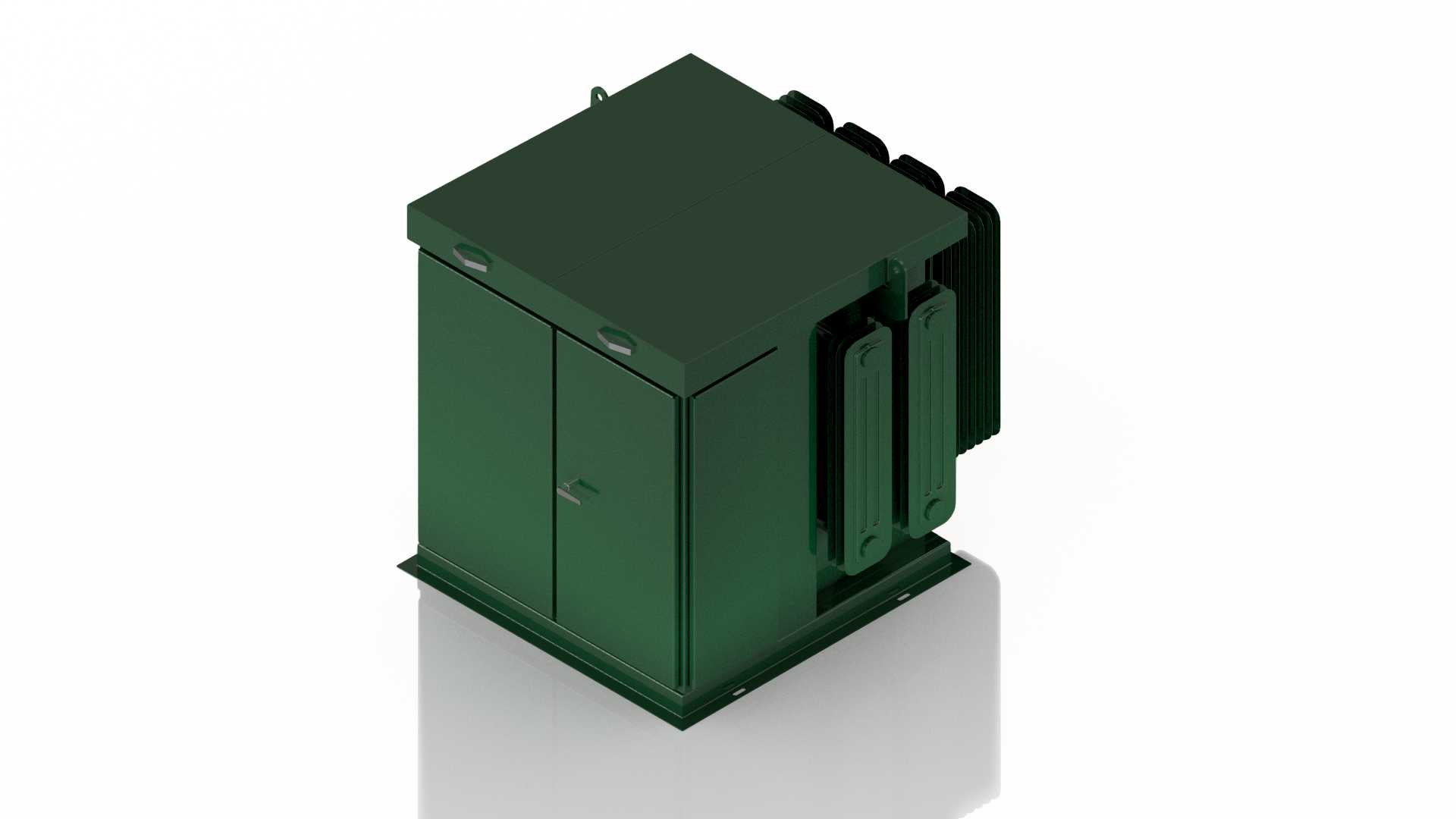

750kVA垫装式户外电力变压器结构设计

这款垫装式电力变压器主要面向城市配电网末端、工业园区集中供电、商业综合体配套供电以及小型工矿企业的配电场景，可直接安装于户外硬化地面的混凝土垫台上，无需搭建专用配电室，能够大幅缩减配电设施的占地空间与基建成本，适配城市建成区、产业园区内用地紧张区域的配电改造与新建项目需求，也可作为临时施工供电、大型活动应急保电的核心变压设备使用，承担将10kV级高压输配电电压转换为380/220V低压民用、工业用电电压的核心功能，为下游用电负载提供稳定可靠的电能供给。设备整体采用全密封户外柜体结构，外壳选用耐腐蚀冷轧钢板加工成型，表面做多层户外防腐喷涂处理，能够适应户外日晒雨淋、温差变化大的复杂运行环境，柜体侧面集成排布的散热翅片与内部散热油路形成完整的热交换回路，可在设备满负荷运行时快速导出线圈与铁芯产生的热量，避免内部温升过高影响绝缘性能与设备使用寿命。柜体正面设置带锁的密封检修门，日常运维时可直接开门完成接线检查、油位观测、分接开关调节等操作，无需拆解整体外壳，大幅降低日常运维的操作难度；柜体顶部设置吊装吊耳，底部预留与混凝土垫台匹配的安装固定孔位，可直接通过螺栓完成设备与基础的刚性连接，安装时无需额外制作复杂的安装支架，现场施工流程简洁高效。设计过程中充分考虑户外运行的安全防护需求，柜体边缘做圆弧倒角处理，避免尖锐棱角带来的安装运维安全隐患，高压进线端与低压出线端分别设置独立的密封接线腔，不同电压等级的接线区域物理隔离，杜绝误操作带来的安全风险；整体外形方正紧凑，在保证内部铁芯、线圈、绝缘油等核心部件安装空间的前提下，尽可能压缩设备的整体占地尺寸，安装边界预留足够的接线操作空间与散热间隙，既满足设备长期稳定运行的散热需求，也适配多数现有户外配电垫台的通用尺寸规格，可直接替换同容量等级的老旧垫装式变压器，减少改造过程中的基础施工工作量。
