带内部结构展示的液压换向阀三维设计

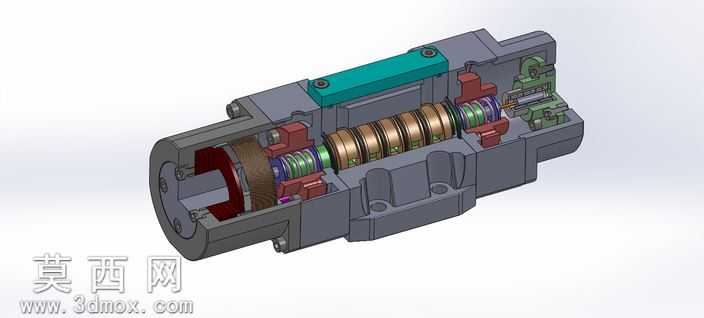

本作品为液压换向阀的三维参数化设计模型，采用SolidWorks完成全参数化建模，完整还原了阀类元件的内部装配结构与外部安装特征。建模过程中遵循机械设计的公差配合原则，对阀套、阀芯、复位弹簧、密封组件、端盖、控制油道等所有零部件进行独立建模后完成虚拟装配，各零件间的装配约束完全匹配实际液压阀的装配逻辑，可实现虚拟状态下的阀芯滑动动作模拟，直观展示阀口通断、油液流向切换的工作原理。模型渲染阶段采用工业级材质赋予方案，阀体主体采用灰铸铁哑光材质还原铸件的金属质感，阀芯、阀套等精密配合零件采用抛光合金钢材质，密封件采用丁腈橡胶的半哑光深色材质，复位弹簧采用弹簧钢的亮面金属材质，顶部盖板采用青蓝色阳极氧化铝材质，不同材质的区分清晰展现各部件的功能分区，同时通过剖面视角的渲染处理，将内部堆叠的弹簧组、多段阀芯台肩、密封环、控制腔结构完整呈现，无需拆解模型即可清晰观察内部流道与配合结构。设计过程中参考了常规电液换向阀的结构布局，兼顾了安装法兰的尺寸规范、油口的位置排布、端盖的螺栓连接布局，模型的外部接口尺寸符合行业通用安装标准，可直接用于液压系统的装配模拟、教学演示、结构优化参考。建模时对零件的倒角、退刀槽、密封槽等工艺结构进行了还原，避免了理想化建模带来的结构失真，装配体中保留了合理的配合间隙，符合液压元件精密配合的设计要求，既保证了模型的视觉展示效果，也具备结构参考的实用价值，能够帮助学习者快速理解多路液压换向阀的工作原理与结构组成，也可作为液压系统设计时的阀件选型参考模型。
